您有没有在机器人或者自动化的项目内里碰到舵机出现“转不准”以及“转多圈”这样的问题呢，答案是肯定的，舵机旋转的圈数是能够完全精确控制的，对不对，本文会按着标准工业舵机的原理以及成熟的控制技术，给您提供从选型开始，一直到接线，再到编程的一整套全链路的，以此来确保您能够达成0.01圈的控制精度，是不是这样。
若要精准把控舵机的转动圈数，您得同时达成两个关键条件，其一为运用“多圈绝对编码器舵机”或者“多圈电位器舵机”，其二是采用闭环控制。仅仅依靠普通的PWM也就是脉宽调制信号舵机，就像是标准航模舵机那般，无法达成多圈旋转管控，它们一般仅仅能够转动0到180度。
标准操作路径：
1. 进行选型时，要挑选那种明确标注了“多圈旋转”，或者是“连续旋转 + 编码器反馈”的舵机，常见的类型有 RS 485 串口总线舵机，还有 CAN 总线智能舵机。
2. 联系：按照舵机的说明书，准确连接电源，要留意电压范围，通常是12到24V，还要连接通信线，即RX/TX或者CAN_H/L。
3. 进行程序编写，发送特定的多圈位置指示命令，比如那指令“目标位置等于3600度”对应的便是旋转10圈。
4. 确认：读取舵机返回的当前实际位置，验证是否到位。
权威数据源自：按照国际电工委员会，也就是IEC，以及好多家工业伺服驱动器生产厂家所公开的技术规范，配备了多圈的绝对编码器的伺服系统，这个圈数记录的范围一般能够达到，从32768到32767圈，而其静态定位的精度能够达到0.001度。
不少开发者刚开始觉得舵机没办法精准控制圈数，缘由在于选用了错误的舵机类型。来瞧瞧下面这两种常见情形：
案例一：航模/机器人关节的标准舵机（失败案例）

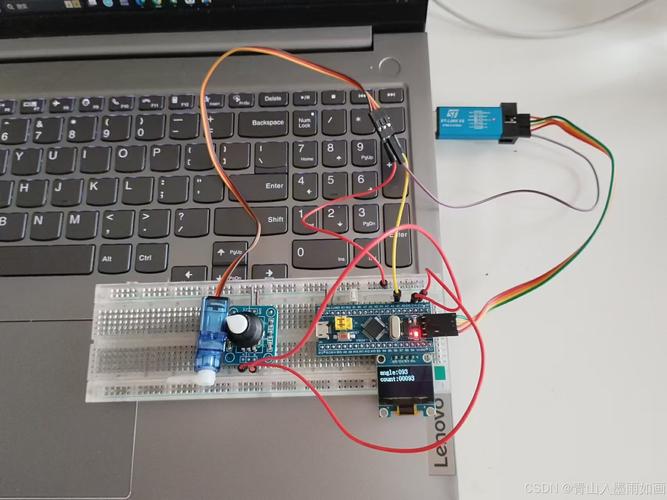

情形是这样的，小王打算去制作一个机械臂，这个机械臂有着需要进行旋转3圈的要求，随后他购置了一个属于标准180度类型的舵机，这种舵机常见的型号包含SG90、。
操作：他向舵机发送了时长为1.5ms的PWM信号，此信号通常对应中间位置，之后却发觉舵机仅仅转到90度便停止了。不管怎样去更改信号宽度，舵机所能转动的最大角度也仅仅只有180度。
理由是，这类舵机在内部运用普通电位器当作位置传感器，不过其有效电气角度仅仅覆盖0至180度或者0至270度，在物理结构方面被限位装置阻拦，没办法持续进行多圈旋转，而且更不能够记录圈数。
结论：标准舵机不能控圈，这是正确的认知。问题在于选型错误。
案例二：工业总线舵机多圈控制（成功案例）
场景：小李要做一台自动分拣设备，小车需要精准前进5圈。
选型，他选了一款RS485总线舵机，这款舵机支持多圈绝对编码器，比如说，其扭矩为15kg·cm，角度范围标注的是“可控多圈360°”。
操作：
1. 上电后，先发送“读位置”指令，获取初始位置为0圈。
2. 发送“目标位置=1800度”（5圈×360度/圈）的指令。
3. 舵机开始旋转，同时编码器实时记录圈数和角度，与目标值对比。
4. 到达1800度后，舵机自动锁定并返回“到位”信号。
结果：分毫不差，连续运行100次依然准确。
关键：选对了带多圈编码器的连续旋转舵机。
要让舵机精确执行多圈旋转，依赖以下三个核心部件：
1. 多圈绝对编码器：
职责：此乃那个对伺服电机而言具备“记忆功能的核心部分”。在电力供应中断之际，它不但能够留存所处位置，而且还可以记载转动的具体圈数。日常生活中较为常见的，存在有磁性编码器以及光学编码器这两种类型。
精度相关指标里，分辨率常用“位”也就是bit，加以表示。比如说，16位的编码器，这意味着每一圈能够细分出65536个位置，进而对应着单圈精度为0.0055度。
记录圈数的情况是，多圈编码器里面设置有齿轮组，或者有电子计数器，它能够记录达到数万圈之高的总量程，对不对？
2. 高减速比行星减速箱：
作用：增大扭矩，同时降低转速，使多圈控制更平稳。
效果呈现为，具有高减速比，好比是50比1、100比1这种情况，致使电机高速旋转好多圈之后，才会使得输出轴转动一圈，而这事实上有助于凭借电机侧编码器获取更高的输出轴角度分辨率。
3. 闭环控制（PID）：
其作用在于，舵机内部的微控制器也就是MCU持续地执行PID，对那个“目标位置（圈数×360°）”跟“当前实际位置”进行比较。要是存在偏差，比如遇到阻力而停止了，就会瞬间加大电流驱动，从而将其强行纠正到目标位置。
结果是，要保证不管负载怎样变动，最终旋转的圈数跟指令的圈数完全相同 ，绝对没有差异。
请严格按照以下步骤操作，任何一步出错都可能导致控制失败。
步骤1：确认舵机规格
核查舵机参数表，包含以下关键字段：
以下是角度范围，它被标注为“可控多圈360°”，它也被标注为“多圈旋转”，它还被标注为“0~n圈（n>1）”。
反馈类型：明确写明“带多圈绝对值编码器”。
通信协议，要确定究竟是PWM（仅仅是单圈的情况），还是TTL串口，又或者是RS 485，亦或是CAN总线。对于多圈控制方面，建议采用RS 485或者CAN总线。
可靠的权威出处表明，要去访问舵机原厂的官网或者是授权代理商的官网，就像“深圳市某科技有限公司”所具有的产品规格书之类的，然后进行下载，再去核对最新的数据手册，以此来获取相关信息。
步骤2：正确电气连接
将电源衔接：运用契合电压需求的稳压电源，像额定为12V的舵机，其供电电压范畴处于8.4至15V之间，建议使其稳定在12V 的状态。电流容量是舵机峰值电流的1.5倍还要多。
经常出现的失误是，利用单片机IO口直接给予舵机电力供应，致使供电量不够充足，转动圈数无法准确行进而出现偏差。
信号接线：
RS 485模式下，要连接A(+)且连接B()，还要连接GND。需要注意的是，总线的首端以及尾端都加上120欧姆的终端电阻。
CAN模式：连接CAN_H、CAN_L、GND。
将单片机串口（TTL）进行配置，使其需与舵机保持相同的波特率，具体为，8，N，1。
步骤3：发送控制指令
指令格式（以常见的RS485总线舵机为例）：
它是这样构成的，先是帧头（0x55 0x55），接着是ID，然后是数据长度伟创动力，再接着是指令类型（位置控制对应的是0x03），之后是目标位置的高8位，随后是目标位置的低8位，再之后是目标速度，是校验和。
圈数与角度的换算：
倘若舵机协议作出规定表现为“位置值等于角度值乘以10”，那么旋转10圈也就是3600度进而产生的目标位置值，等于，3600乘以10，其等于，36000。
将该值转换为十六进制并正确填入指令低字节和高字节。
示例：
发送这么一组指令：55 55 01 07 03 00 00 90 60 00 00 F6 ，其中具体字节所含意涵需要参照特定款式手册。
那条指令，向舵机ID1发送告知，要以默认额度的速度，转动到位置36000处，此位置也就是10圈哟。
步骤4：读取验证与闭环调节
向其发送“读位置”这样的指令，此指令一般指指令类型为0x04的那种，借助该指令来获取舵机返回的数据包。
从返回包中解析出当前圈数和角度。
编程逻辑：
// 伪代码示例
int = 5; // 目标5圈
int = 360 tor;
d(舵机ID, );
while(1){
= n(舵机ID);
if(abs( ) <= ){
break; // 到达目标，退出循环
}
delay(10); // 等待10毫秒再次读取
}
步骤5：异常处理与复位
圈数出现错乱该如何处理呢？假设舵机因为受到外力而发生转动，进而致使内部计数值产生错乱的情况，那么此时需要执行“多圈复位”或者“重新上电”的操作。有一部分高端舵机是支持“绝对原点回归”指令的，借助该指令能够一键实现归零。
行程超出。发送相关指令之际，要保证目标圈数处于舵机最大圈数的额定数值范围以内（好比最大是32767圈这样）。倘若超出了这个范围，那么舵机就会返回错误代码或者没有响应。
Q1：普通PWM舵机能否通过连续旋转实现控圈？
舵机A明确表示绝对不行，哪怕将普通PWM舵机经过改装把限位去除从而使其变成能够连续旋转的状态，它也会失去位置反馈的能力，它仅能够对转速以及方向进行控制，根本无从知晓当下到底转动了多少圈，而要实现精确控制转动的圈数必然需要有位置反馈也就是编码器才行。
Q2：为什么我买的“360度舵机”无法精确控圈？
这里，您所购买的并非是“多圈可控舵机”，而是“360度连续旋转舵机”。后者从本质上来说，是一个带有调速功能的直流减速电机，它仅仅能够对速度以及方向进行控制，一般情况下，其内部所安装的单圈电位器仅仅在0度这个位置提供到一个参考点位，没办法将圈数进行反馈。然而，前者才是那种带有编码器，并且能够记忆位置的专业级舵机。这两者之间价格也许相差了5至10倍还要多。
Q3：多圈控制时，累积误差会变大吗？
闭环控制的舵机，在理论层面不存在累积误差。存在这样一方面：每一圈、每一度，皆在编码器的实时测量之下，且测量所得会反馈给控制器。又有一方面体现为：即便由于惯性出现滑过目标点这种状况，控制器也会马上进行反转修正。当它长期运行之后，误差始终是落在编码器分辨率所允许的范围之内（像是±0.1度）。
Q4：断电后，舵机还能记住我转过的圈数吗？
A：取决于编码器类型。
一种被称作绝对值编码器之物，具备如此特性：其运行过程中无需借助电池，当出现断电情况后，再次进行上电操作时，名为舵机的装置能够直接输出当下所处位置之数值，并且不会致使圈数记录出现丢失现象。
不能够，增量式编码器，需要另外配备电池，或者在每次接通电源之后，去执行“回零”这个操作。
建议：初次使用者，首选多圈绝对值编码器舵机。
根据您的需求（2026年最新市场常见参数）选择合适舵机：
行动建议（与强化）：
1. 圈数被舵机旋转，其完全能够被精确控制，核心得以明确，然而，去选择那种带有多圈绝对值编码器的总线型（RS 485/CAN）舵机伟创动力舵机，而不是普通的PWM舵机，此乃关键所在。
2. 立即执行：
开始的首个步骤：查验看您现下手里所握持的舵机。要是其背后仅仅存在三根线（红色的/VCC、棕色的/GND、橙色的/PWM），那就请马上摒弃通过它来进行控圈的想法，径直去挑选购买正确类型的舵机。
第二步：去到主流电子元器件商城，像DigiKey、这样的，或者国内知名机器人部件网站，从中挑选出“角度范围”是“多圈”或者“Multiturn”的舵机产品，接着下载其官方数据手册。
第三步：依据数据手册第4章“通信协议”里的示例代码，编写一个简单程序，该程序行数在10行以内，通过发送指令来验证圈数控制。
3. 防止出现返工情况：于项目规划的时期内时将“舵机的型式（单圈的形式或者多圈的形态）”当作是非常重要的、起到决定性作用的要点，错误的预先估计将会致使整个传动系统去重新构建，从而造成大于时间以及成本的十倍以上的损失。
末了得出的结论是，舵机多圈精细控制属于现代自动化已然成熟的技术，并非那种无法达成的难题。经由恰当的选型挑选 ，遵从标准的通信连接方式 ，以及精准执行精确的换算逻辑 ，您绝对能够达成0.01圈的控制精准度 ，进而满足绝大多数的诸如机械臂 、云台 、AGV小车等之类应用的需求。请依照本文指南指引 ，即刻开启您对于精确控制的设计工作。
