32路舵机控制板怎么用？机器人多舵机接线与编程教程

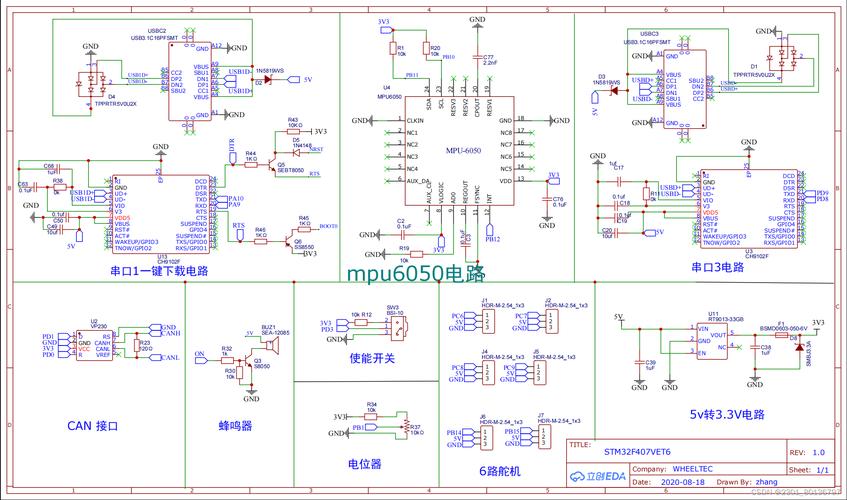

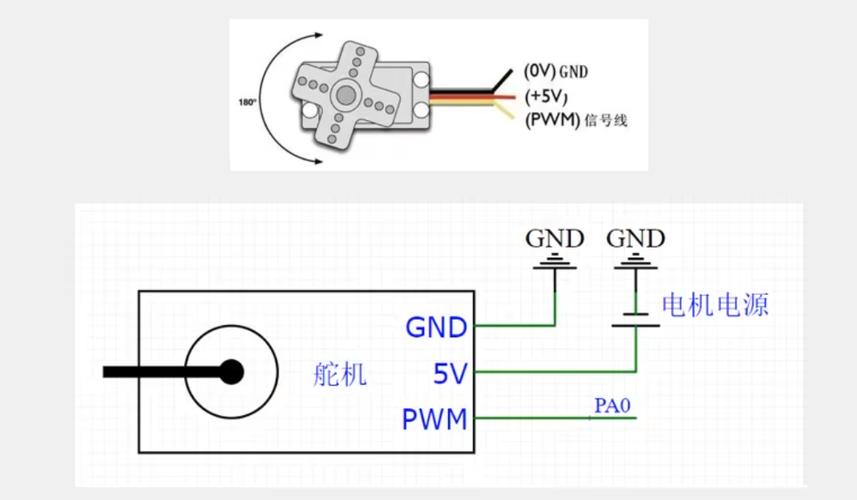

3.1 标准接口定义

一般而言，每一个舵机接口常见是3Pin 排针，其间距为2.54mm，具体定义情况如下：

信号：输出PWM信号，该信号用于连接舵机信号线，其信号线通常为黄/白/橙色。

V+（正极）：舵机电源正极，连接舵机红色线

GND（负极）：公共地，连接舵机棕色/黑色线

3.2 接线顺序

1. 先将控制板断电

2. 先要把舵机线插入那对应通道的排针，得留意方向，其中SVGND的顺序必然要匹配。

3. 确认所有舵机的地线（GND）与控制板的地线共地

3.3 大规模接线推荐方案

当连接的舵机数量超过16个时，要建议用到舵机延长板或者分线板，防止因线束混乱致使接触不良。与此同时，用扎带对线束进行固定，并且存档每个舵机所对应的通道号。

4.1 安装控制软件

ADU驱动安装步骤（以FT232芯片为例）：

1. 下载对应操作系统版本的驱动（FTDI官网或控制板配套光盘）

2. 关闭杀毒软件后运行安装程序

3. 用USB线连接控制板与电脑

4. 将设备管理器予以打开，从而确证识别到COM端口，此为系统下情况，或者/dev/，这是Linux系统中的情况。

4.2 检测通信状态

微软的系统，在设备管理器那里，出现了标识为“USB Port (COMx)”的情况。

苹果操作系统：在终端之中输入列出设备目录下以/dev/tty.开头的所有文件或目录 ，有星号作为通配符。

针对Linux系统，于终端处进行输入操作，输入的内容为，dmesg，管道符号，grep，。

若无识别，尝试更换USB线或重新安装驱动。

5.1 安装库

建议选用 来搭配控制板依照自定义协议进行操作，或者采用 （但仅限于 芯片方案）。

# 基于的32路舵机控制板标准示例
from
 time
# 初始化控制板，频率50Hz（标准舵机）
kit = (=32, =0x40, =50)
# 设置第0号舵机为90度（中位）
kit.servo[0].angle = 90
time.sleep(1)
# 设置第0号舵机为0度
kit.servo[0].angle = 0
time.sleep(1)
# 设置第0号舵机为180度
kit.servo[0].angle = 180
# 批量设置第18号舵机
for i in range(1, 9):
    kit.servo[i].angle = 90

5.2 基于串口命令的控制方法（兼容多数国产控制板）


 time
ser = .('COM3', 9600, =1)  # 修改为实际COM口
time.sleep(2)
def (, angle):
    # 通道号:031, 角度:0180
    cmd = f'#{}P{angle:.0f}T1000\r\n'  # T1000为运行时间
    ser.write(cmd.())
# 示例：设置0号舵机到90度
(0, 90)

5.3 常见控制参数

脉冲宽度调制频率：对于标准舵机而言，其频率是50赫兹，也就是相应周期为20毫秒，而数字舵机在此基础上能够支持更高的频率。

脉宽的范围是，从0.5毫秒（处于0度的状态）开始，一直到2.5毫秒（处于180度的状态），其中点位置是1.5毫秒（处于90度的状态）。

分辨率：多数控制板支持1μs步进，角度精度约0.09度

6.1 舵机不工作或抖动

检查电源：电压是否足够，电流是否满足所有舵机同时工作

检查信号线：S线是否接触良好

检查共地：所有舵机地线与控制板共地

6.2 舵机发热严重

电源电压过高或过低（标准舵机通常为4.86V）

负载过大，需要更换大扭矩舵机或减小机械负载

PWM频率错误，非标准频率可能导致舵机异常发热

6.3 控制板无法连接

更换USB数据线（部分线材仅供电无数据）

重新安装驱动程序

瞧一瞧控制板是不是进入了DFU模式，要是不小心触发了错误，拿东西短接复位的口子之后再重新给它通电。

6.4 部分通道无响应

检查该通道舵机是否损坏（换到已知正常通道测试）

核查控制板伟创动力，此通道的MOS管，或者驱动芯片，有没有被烧毁，通过观察，看有没有异味，或者焦痕。

软件配置是否正确（通道编号从0开始还是从1开始）
