舵机控制方案所涵盖的核心内容究竟是什么呢？其理应满足的关键技术要求又有哪些呢？本文针对您的需求，系统地梳理出了一组连贯的舵机控制方案选型与实施框架。该框架有助于您在类型、接口、协议、性能、环境这五个维度方面，一次性且全面地掌握舵机控制方案的所有关键要点。
有着这样一种情况，即存在一个完整的舵机控制方案，它是需要包含一些内容和要求的，先是以下四部分核心内容，分别是“舵机类型选配”，再者为“控制接口定义”，接着是“通信协议匹配”，是“关键参数校验”；然后还有五项关键要求，分别是“信号响应要求”，是“扭矩负载要求”，再是“角度控制要求”，之后的“供电环境要求”，以及的“可靠性防护要求”。下面会逐一展开说明之。
舵机控制方案的首个步骤是明确舵机本体的类型。而不同的类型，直接对控制方式以及应用场景起到决定性作用。按照行业通用的分类，主要涵盖以下种种。
高性能无刷舵机：寿命长、噪音低，适用于连续高负载场景
高压空心杯舵机：响应极快，适用于竞速、轻量化无人机
智能机器人舵机：内部集成控制与反馈，常用于双足、四足机器人
数码标准的那种舵机，它有着精度高的这个特点，并且保持力矩是很强的，它在所涉及的通用工业以及里头，是最为主流的一种选择。
微型迷你舵机：重量仅几克，适用于微型无人机、微小关节
扁舵机/矮舵机：高度受限场景，如机械手掌、狭长舱体
有着超大扭矩的舵机在扭矩方面大于40千克厘米，它被应用于会拥有重载情况的机械臂，以及大型的之上。
IP67防水舵机：户外、水下、潮湿环境必备
RS485/CAN总线舵机：多机串联控制，工业机器人首选

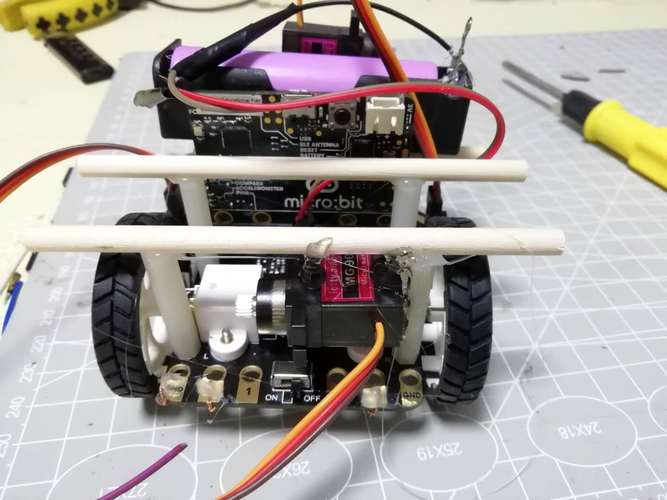

控制接口是方案的核心连接部分，明确包含以下信息：
物理接口的类型，存在着这样两种不同的情况，一种是3线的、其中PWM模式下是电源、地面、信号线路这条线，另一种是4线或者5线的，并且串口总线舵机会比正常情况多出收发线路。
引脚顺序的定义：清晰地明确每一根线的颜色和功能之间的对应关系，比如说，棕色的线代表的是地，红色的线代表的是电源，橙色的线代表的是信号。
接口防护方面，对于是否要进行防反插设计，以及是否要做防松动设计这个事儿，在工业方案里，需要明确接插件的型号，像SH1.0这种，还有ZH1.5这种，或者XH2.54这种等等。
协议层对控制器跟舵机怎样“对话”做出了决定，控制方案得详细说明以下这些协议类型以及与之相伴的要求：
控制方案明确列出需要校验的核心电参数与机械参数：
供电电压，其常见范围是4.8V至24V以上，它被划分成了几种情况 ，有低压（范围是4.8至7 . 4V） ，还有中压 （范围是8.4至12V） ，另外还有高压 （范围是12至24V、24V以上）。
扭矩等级为，0到2千克厘米的微型，2至5千克厘米的标准塑料齿，5到15千克厘米的标准金属齿，15至40千克厘米的中型强力，大于40千克厘米的超大扭矩。
角度范围是，0到120度，此为窄角精定位，0到180度或者270度，这属于通用情况，0到360度，是多圈角控，直流360度以及可控速连续360度，这是轮式的。
速度指标：空载转速（秒/60°）、负载转速降不超过30%
PWM信号，其要求控制器输出的PWM频率是50Hz伟创动力，也就是周期为20ms，脉宽精度需在±3μs以内，不然的话就会产生抖动状况或行程不准确。比如说，有某爱好者在利用直接输出PWM的时候，由于没有对时钟进行校准，从而致使舵机最大转角仅为150°，在调整之后才恢复到正常状态。
总线通信，其要求通信周期要小于或等于二十毫秒（普通运动的情况），或者小于或等于五毫秒（高速动态的情形），并且丢包率要低于百分之零点一。对于机器人关节。总线舵机的指令刷新率需要大于或等于五十赫兹。
对于静态负载而言，舵机额定扭矩需要满足这样的条件，即它要大于或等于负载力矩乘以1.5倍，这里的1.5倍是安全系数。
动态冲击，于启停之时，紧接着碰撞瞬间那刻，峰值扭矩具备达到额定值二至三倍之可能性，控制方案所要包含的东西，有扭矩限幅或者过载检测。
示例情况：有一桌面型机械臂，之所选定的那种是具备十五千克厘米转矩的舵机，而实际关节位置所承载的力矩为十二千克厘米，乍一看好像能够满足使用需求呢，可在运行期间却老是出现堵转进而被烧毁的状况，之后换用了转矩为二十五千克厘米的舵机，在匹配了一点五倍安全系数之后才得以稳定运行。
绝对角度进行控制，其要求舵机能够对角度范围予以精确标定，也就是要实现0点校准，并且控制指令所对应的实际角度偏离值要小于或等于1°。
若针对连续旋转进行控制，对于那种属于直流360°的舵机，并且是没有角度反馈的，其控制方案必然要明确表明它是处于“速度控制模式”之下，而不是位置控制，常见的错误情况，就是有用户错误地把它当作精确角度的舵机来使用，进而导致出现失控状况。
能够进行多圈绝对控制的，是那种运用磁编码或者多圈电位器的总线式舵机，此方案需要提供复位归零的流程，以及圈数溢出的处理的逻辑。

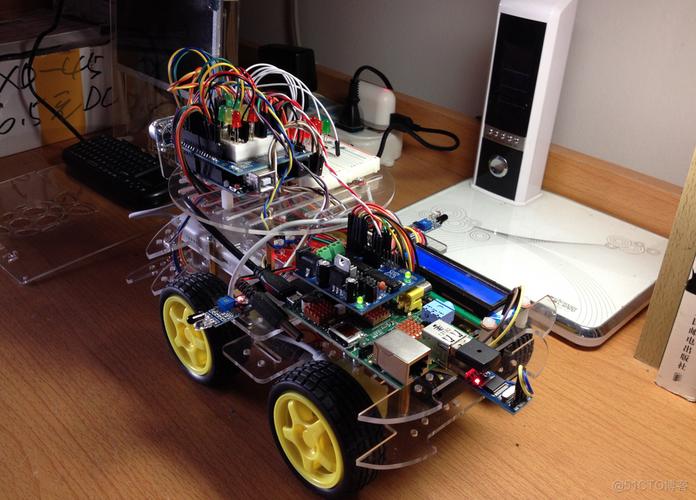

电源进行稳压时，当有多个舵机并联的情况，电源必然要提供峰值电流之和的1.2倍。比如说，5个峰值电流为2A的舵机同时启动，那就需要至少12A的稳压电源，也就是（5×2×1.2）。并且，控制器与舵机电源需要隔离或者共地要明确。
散热的条件要求是，在持续处于重载的特定情况下，舵机的外壳温度升高的幅度不能够超过40°C，当环境温度是25°C的时候，其温度小于等于65°C。
具有防护等级要求，在户外或者涉水场景之中，要选用IP67防水舵机，并且其控制线接口同样需要进行防水密封处理。曾经有某农业机器人，因为使用普通舵机受潮了，从而导致田间作业失败，在更换防水舵机之后问题才得以解决。
堵转相关的保护情况：要进行控制的方案，一定得涵盖堵转检测这一内容，而堵转检测又分为电流反馈或者位置卡死判断这两种方式，并且还得具备自动断电以及报警这样的机制。
信号丢失保护情况是，当PWM信号丢失的时长超过500ms的时候，舵机进入预设的安全角度，或者进行无力矩的保持，以此来防止出现失控这个状况。
一种总线通信异常情况出现了，它要求主控制器所具备之处有重试，还有超时重连以及多机心跳检测，并且单舵机故障出现时不会对总线的其它节点产生影响。
再着重复述一回：一套达标的舵机控制方案，绝非随意接上三根线就能够正常运行那般轻易。它必定得严谨涵盖“类型选配、接口定义、协议匹配、参数校验”这四部分具体内容，并且同时要契合“实时信号、负载扭矩、角度控制、供电环境、异常处理”这五项关键需求。任何一项出现缺失或者偏差，均会致使控制失败、设备损坏乃至引发安全事故。
依照上述框架，提议您于制定或者評估舵机控制安排时，依照下述流程去执行：
1. 一开始锁定应用场景，其究竟是桌面、水下机器人、工业机械臂，又或是竞速无人机？
2. 依照五大要求逐个进行核查：信号的刷新率到底够不够？扭矩安全系数是不是大于或等于1.5？供电峰值电流是不是足够充足？所处环境是不是有防水方面的需求？关于堵转处理有无应对措施？
3. 绘制用于控制的拓扑图，清晰明确出每一个舵机所采用的通信协议，以及其总线连接的具体方式，还要对主控器接口的兼容性进行确认。
4. 经实际测量来验证动态参数，使用示波器抓取 PWM 脉宽的稳定性，运用钳表测量多机同时动作之际的峰值电流。
5. 书写异常处置逻辑，于此代码里预先设定阻断、信号遗失、通信超时时的处理分支，且施行模拟测试。
要是严格依照以上所提及的内容以及要求去执行，那么您便能够获取到一个具备可靠性、能够量产、且是面向真实工况的舵机控制方案。
