5线舵机和3线舵机有什么区别？一篇看懂

2.1 三根线的定义（标准顺序）

3线舵机的接口，常常会采用杜邦接头，其间距为2.54mm，三根线的功能是固定的。

2.2 工作原理（内部集成）

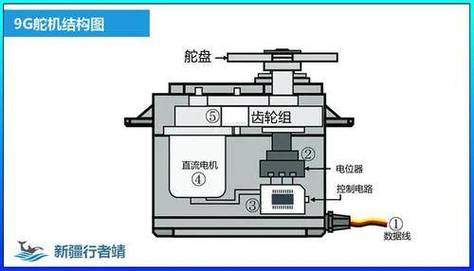

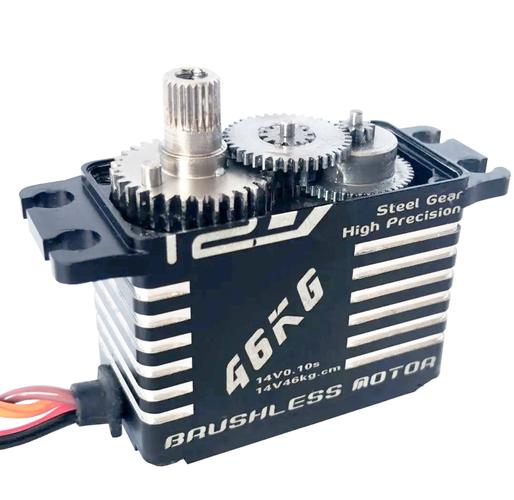

3线舵机的内部涵盖着，直流电机，以及减速齿轮组，还有电位器也就是位置反馈装置，另外还有控制板。控制板上面的MCU会进行以下操作：

1. 读取信号线的PWM脉宽（如1.5ms对应中位）

2. 读取电位器当前角度电压

3. 通过PID驱动电机，使输出轴转到目标角度

常见事例呈现：有一位爱好者，其购买了SG90 9g舵机，目的是用于构建机械臂，该爱好者径直把三线插至的PWM引脚处，通过编写几行代码，此爱好者就能够对其进行控制。在整个这一过程当中，并不需要额外的驱动芯片。

3.1 五根线的定义（常见标准）

需留意，5 线舵机不存在统一的行业标准颜色，不过功能大致是固定的，最为常见的用于引出的线是：

或者更具体的五线定义：

红线：电机正极

黑线：电机负极

黄线：电位器中间抽头（信号输出，0~VCC模拟电压）

橙线：电位器一端（通常接VCC，如5V）

棕线：电位器另一端（接GND）

注意，这可是很重要的提醒哦：不同的厂家制出的排线顺序存在着极大的差异。在使用之前，一定要借助万用表去进行测量，以此来区分开电机线（其电阻仅仅只有几欧姆）以及电位器线（其电阻有着几千欧姆）。

3.2 工作原理（无内置控制）

该5线舵机内部仅存有：直流电机，减速齿轮组，电位器 ，并无控制板 ，而想要使其运作 ，您们所需做的是：

1. 用H桥电路（如L298N）驱动电机正反转

2. 用ADC读取电位器电压，换算成当前角度

3. 编写闭环控制（如PID），使电机驱动到目标角度

常见情形是：在某个高等学府当中，有一组参与机器人竞赛的团队，为了达成降低成本的目的而来实施行动，他们采购了一种有着五条线路的舵机，并且自行去设计能够起到驱动作用的板子。他们借助STM32所具备的ADC功能来读取电位器的数据讯息，凭借PWM来控制从而驱动电机运转，这样达成了相较于普通三条线路舵机而言更加快速的反应表现，然而，在调试PID这个环节上却耗费了三天的时间才完成呀。

误区1：“5线舵机比3线舵机多两根线，功能更强”

实际情况是，恰恰完全相反。五线舵机缺少核心控制电路，它属于那种低集成度的“部件”，而不是“组件”。除非您具备嵌入式开发的能力，不然使用它的难度会远远高于三线舵机。

误区2：“将5线舵机的五根线中的两根合并就能变3线”

事实情况是这绝对是行不通的，三线舵机所配备的控制板当中是涵盖着微处理器以及驱动MOS管的，绝不是那种简单的将线路合并一起来就可以实现替代效果的，若强行进行连接极有可能会致使接收机或者是舵机电机被烧坏的。

误区3：“数字舵机一定是5线”

事实情况是：数字舵机较之于模拟舵机而言呢，它依旧是三条线。其中数字和模拟之间存在的差异所涉及的方面是，在控制板上的那种信号处理的方式表现为更高的刷新率以及更为精准的特性，然而这和线的数量并没有关联。

5.1 快速决策

您是否有PCB设计和嵌入式编程能力？
├─ 否 → 请直接选择3线标准舵机
│       推荐：SG90、MG995、等（所有标准舵机均为3线）
│
└─ 是 → 继续判断：
        ├─ 需要极低成本（单舵机<10元）→ 可选5线舵机
        ├─ 需要自定义控制算法（如特殊响应曲线）→ 可选5线舵机
        └─ 追求开发效率和可靠性 → 仍建议3线标准舵机

5.2 关键行动建议

1. 购买前期得去确认，要是商品详情页面当中没有明确去标注什么“内置控制板”或者是“可直接接收PWM信号”，那默认情况下购买的就是3线标准舵机啦。一旦遇见5线舵机，那就需要额外去准备电机驱动模块，比如说像，单价大概是5元，还有MCU，也就是 Nano，大概是15元。

2. 倘若手上已然拥有5线舵机，那就不要将其舍弃，能够与“舵机驱动板”相配置，（搜索关键词为“5线舵机驱动板”或者“舵机电机驱动H桥+电位器读取），成品模块大概20到30元，能够把5线转变为3线接口。

3. 对于 3 线舵机不转动的情况，要去排查红色线是不是存在 4.8V 以上的供电情况；而对于 5 线舵机不转动并且发热的状况来说，乃是电机线被持续长时间施加了直流电压伟创动力舵机，然而却没有角度反馈结果 ，此时请马上切断电源，并且要去检查 H 桥以及 ADC 读取方面的情况。

4. 将核心结论进行重复：三线舵机属于完整产品，其构成是电机加上齿轮以及控制板，五线舵机属于半成品，其构成仅为电机加上齿轮。对于百分之九十九的爱好者以及工程师而言，直接去选购三线标准舵机堪称是最省时省力的那种选择。
