S90舵机内部结构图解与原理分析

01S90舵机的内部核心部件

当把一台处于正常工作状态的S90舵机进行拆解之后, 能够观察到其内部在构成方面主要是由以下的几部分来组成的:

1. 直流电机, 它能够给予动力源, 在进行供电的时候, 电机处于旋转状态, 其方向以及转速是受到控制信号予以调节的。

2. 减速齿轮组, 它能把电机高速的旋转, 转变为低速且具备大扭矩的输出状态, 从而去带动舵机摇臂进行精确转动, 其常见的材质是高强度尼龙或金属齿轮。

3. 电位器, 也就是位置反馈装置, 它是一种可变电阻, 此可变电阻连接于输出轴之上, 能够实时对当前摇臂的角度位置予以检测。

4. 起到控制作用的电路板, 承担着接收来自外部的PWM信号（即常见之中的脉冲宽度调制信号）的职责, 要对电位器于此刻所反馈出来的角度加以比对, 促使电机朝着目标位置进行转动, 以此形成闭环控制。

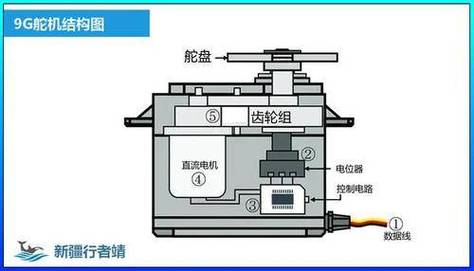

从这张清晰展现的内部结构图里, 我们能够以一种直观易懂的方式去领会其工作流程: , PWM信号被输入到系统之中, 随后控制板依照输入信号判定偏差情形, 接着使得驱动电机开始运转, 电机带动齿轮开展减速动作, 经过齿轮减速后输出轴开始转动, 输出轴转动之际电位器实时反馈角度信息, 控制板依据反馈回来的角度信息停止驱动。整个过程在极短的毫秒级时间段内就能达成, 进而实现精准定位。

02常见场景下的接线与工作示意

在实际开展制作工作时, S90舵机一般会存在三根线, 一根是棕色的线, 其代表着地线, 一根是红色的线, 这根线是电源正极, 常见的电压范围在4.8V至6V之间, 还有一根是橙色的线, 它属于PWM信号线。要是出现接线错误的情况, 最为常见的一种现象便是舵机处于不转动或者抖动的状态。

场景一：航模固定翼飞机的方向舵

把舵机安置于机身内部进行固定, 让摇臂连接拉杆直至舵面连接。在接好线以后, 操作遥控器使舵动作，进而控制板输出相应的PWM, 紧接着舵机马上带动着舵面产生偏转。要是接线出现了相反状况（比方说正负极的连接发生错误）, 那么舵机有可能不进行工作甚至会被烧毁。

场景二：机器人关节

把S90舵机用作机械臂关节, 将三线焊接至开发者板。要是PWM信号线上存在干扰或者电压不稳定, 舵机就会出现颤振, 不能锁定角度。这时候就要检查电源滤波电容以及信号线的屏蔽处理。

03原理图的简化解读

为了方便理解伟创动力伟创动力舵机，把S90内部原理图简化为三条主线：

电器的电源方面的完整回路之中, 红色的线以及棕色的线, 它们的作用是为电机供应稳定的电力, 并且提供能够让控制板正常运作的稳定电力。

信号回路: 橙线输入PWM波, 控制板内部对脉冲宽度进行解析, 通常情况下, 1ms对应0°, 1.5ms对应90°, 2ms对应180°。

反馈道路经由情形: 电位器跟输出轴机械性形成耦合关联, 输出把随着角度产生变化的电压数值给予控制板子, 控制板依据这个来判断是不是已经实现目标角度的值。

这三者相互配合协同, 从而构成了极为典型的那种闭环伺服控制系统。其中反馈环节乃是S90舵机得以实现准确角度控制的关键所在。要是没有这个反馈的话, 舵机就根本没办法知晓当下实际所处位置, 只能处于开环转动状况之中, 进而没办法实现锁定。

04常见问题与排查建议

有一种情况是, 舵机处于不转动的状态, 然而电机却发出嗡嗡声, 一般来讲, 这是由于齿轮出现卡死状况, 或者电位器发生损坏所导致的。此时, 可以试着手动去转动输出轴, 以此来检查齿轮是否存在异物。

在舵机运行期间, 出现角度跳动或者抖动这种状况, 究其缘由, 大多是由于供电方面存在不足, 或者是信号线的接触情况不太良好所导致的。针对如下情形, 给出相应建议, 即运用独立的稳压电源形式为舵机供应电力, 并且要仔细检查焊点的状况。

舵机出现严重发热的状况, 这有可能是由于负载过大所导致的, 又或者是 PWM 信号持续处于零的状态。此时需要去确认摇臂连杆是否处于顺畅的情况, 不然就需要更换具备更大扭矩的舵机。

小结一下: S90 舵机原理图展示的关键东西, 是信号输入, 接着位置反馈, 然后电机驱动, 这构成一个闭环回路。这个闭环回路在舵机运行机制里有重要作用, 它得以保证舵机能按照收到的信号精确调整自身位置, 并且凭借位置反馈持续驱动效果, 进而达成稳定且精准的运行。

在平常使用S90舵机期间, 只要能保证接线准确无误, 且供电维持稳定状况, 就能让舵机达成可靠工作。可是, 要是在使用当中碰到舵机角度不准确或者出现抖动等状况时, 那就从电源和信号这两个方面着手优先展开排查工作, 多数情形下所出现的问题都能够被迅速解决。借助这种有针对性的排查办法, 能够高效地定位并处理舵机运行进程里边出现的各种故障, 保障舵机的正常运行。
