在很多人调试机器人的时候, 会碰到一种非标准接口舵机, 这时也会在调试过程中。并非常规的三根线, 就是正常常见的电源、地、信号这三者, 它的线缆有五根甚至更多。这种五根线的舵机通常内置了编码器, 要么是比较复杂的控制电路, 利用这些装置达成位置反馈、扭矩调节、持续旋转控制等功能。一旦依照普通舵机接线方法连接, 不仅不能让它正常运转, 而且甚至有可能致使驱动板或者舵机自身被烧坏。
下面, 会直接去阐述, 5线舵机常见的线序功能, 以及接线逻辑, 还有PWM控制方法, 以此助力你, 能够迅速掌握相关内容, 进而可以快速地上手进行操作。
5线舵机是基于标准舵机, 标准舵机有VCC、GND、信号这三条线路, 在此基础上, 5线舵机一般会额外增加两条反馈线, 其, 常有, 最常见的两种定义情况如下。
注意, 多个彼此不同品牌、分别不同型号的5线舵机, 其线色定义极有可能全然不一样。于接线之前, 要去查阅那舵机所对应的官方数据手册或者产品页, 从中寻找到确切明白的引脚定义图, 绝对不可以仅仅凭借颜色去胡乱猜测。
1. 电源接线时, 要仔细地把舵机的 VCC 连接至驱动板或电源模块相对应的电源输出端中与该线对应的位置。同时要仔细地把舵机的 GND 连接至驱动板或电源模块相对应的电源输出端在位置方面与之对应的地方。一定要留意电压范围, 要是舵机支持高压（比如说 7.4V）, 那就得使用与之对应的稳压模块。

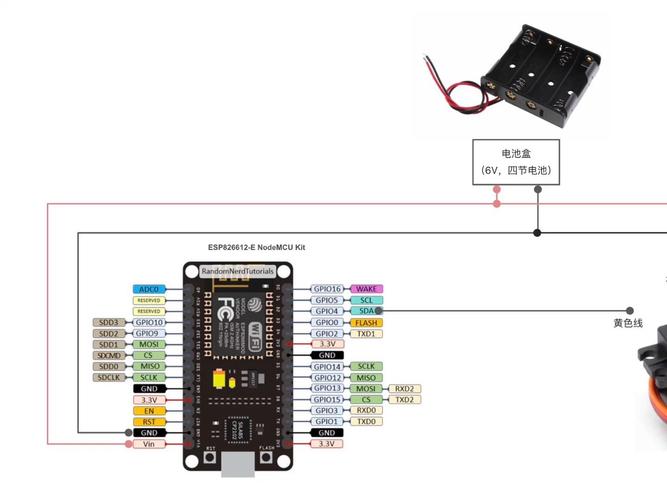

2. 信号线, 也就是PWM信号线, 要认真地、仔细地, 将舵机的PWM信号线, 妥善连接到主控板, 像是、STM32、ESP32这类的主控板, 对应的PWM输出引脚。
3. 反馈线（编码器）, 要把编码器的A相以及B相无误地去联接至主控板的外部中断引脚, 或者是那些对编码器捕获功能有支持作用的引脚, 这么做的目的是在于能够适时、精确地读取角度信息。
4. 共地, 得确凿无疑地保障舵机电源的GND跟主控板的GND紧实地连接成一体, 要是不这样做, 控制信号就会出现不稳定的情形。
5线舵机的PWM控制逻辑跟标准舵机大体上处在基本相同状态。标准舵机的PWM周期在正常情形通常为20ms（50Hz）, 其高电平时间所形成的角度是这样的:
0.5ms → 0度
1.5ms → 90度（中位）
2.5ms → 180度
当实际着手开展使用操作之际, 理应依照舵机所附带的说明书一丝不苟地去确认脉宽范围。有一部分5线舵机具备支持更宽脉宽的特性, 比如说其脉宽处于0.5ms至2.5ms这个区间的时候能达成360度旋转, 面对这种情形, 是需要开展单独测试的。
问题1：舵机没反应
检查电源电压是否在舵机标称范围内。
检查信号线是否接对引脚伟创动力舵机，PWM频率是否为50Hz。
断定主控板已然准确无误地输出了PWM信号, 在这个当口, 能够选用示波器或者逻辑分析仪去查看此信号的状况。
问题2：舵机出现抖动现象，或是其位置存在不准确的情况
电源功率呈现出不足的状况, 舵机于启动的瞬间会生成较大的电流, 处于这种情形之下建议采用使用独立电源或者采用电容滤波的方式去解决该问题。
信号线出现了被干扰的情形, 处于这种状况之中, 信号线要尽可能地远离大电流线, 通过这样做来降低干扰的可能性, 或者选用屏蔽线, 以此减轻干扰对信号线所造成的影响。
编码器反馈没能被准确读取, 要认真查看编码器线是不是连接到了恰当的捕获引脚。
问题3：反馈角度与实际不符
在实际情形当中, 所遭遇的问题3呈现为反馈角度跟实际存有偏差。这样的偏差有可能致使一系列后续的不良效应, 让相关资讯的传递以及理解产生误差, 进而对基于该反馈而做出的决策和行动的准确性与有效性造成影响。
得明明白白地确定编码器到底是绝对式还是增量式, 要是确定是增量式, 那么每次设备上电的时候, 就一定要对舵机进行归零校准的操作。
检查编码器线序是否接反（A、B相交换会导致方向反向）。
五线舵机的控制, 和普通舵机在PWM逻辑方面是一样的, 不过其核心的不同之处在于, 五线舵机多了位置反馈功能。成功运用五线舵机的关键要点是, 呢要查阅手册弄清楚线序, 接着要正确接入电源以及控制信号, 要对编码器反馈进行妥善的处理。
要是你才刚开始接触5线舵机, 那么建议从一款有着明确数据手册的型号着手, 通过或者STM32开发板逐渐对接线以及控制代码加以验证。千万别试着只凭借颜色去猜测接线方式, 毕竟这是极为常见的致使舵机烧毁的缘由。
