我们全面梳理的舵机模块联结操作的核心思路和实操配套指导资料, 助力各类从事电子相关爱好者高效熟练掌控规整接线操作, 有效规避错搭差错引发装置损伤情况。
舵机接线看似简单, 但不同型号、不同模块的引脚定义存在差异。很多新手初次接线之时, 极易将电源线与信号线接反, 或误将PWM信号接在5V供电端, 引发舵机烧毁或者控制器损坏。
有个常见的案例: 某创客在制作智能机械臂之时, 将SG90舵机的红线接到电机驱动板的12V输出端, 转瞬间舵机冒出烟来。事后查验才察觉到, 那款驱动板的输出电压远超出舵机的额定电压（大多为4.8V6V）。
这类问题观看接线的视频可以避免。视频能够直观展示每根线颜色、含义、对应位置、连接引脚及正确连接顺序, 比纯文字描述更难不理解。

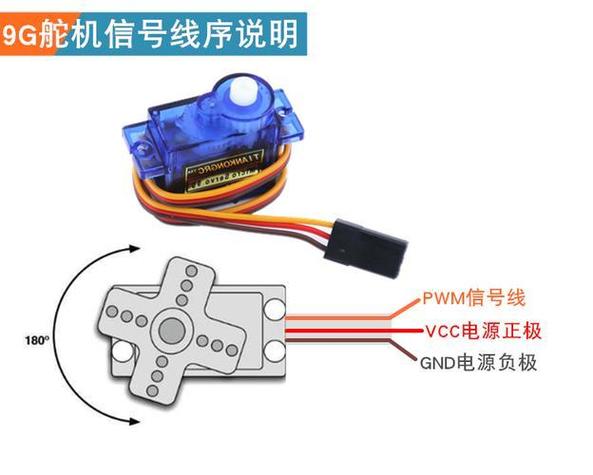

无论何种品牌的舵机模块，绝大多数都采用三线制接线：
连接正极电源为红色VCC线, 直流电一般四点八至六伏, 部分舵机功率大的支持七点二至八点四伏, 需确认查阅产品规格书。
棕色或黑色带标识叫GND的线, 连接电源负极时, 要和控制板的GND实现共地处理, 如若不然信号没法正常传输。
橙色抑或黄色线（SIG）: 信号用线, 接在控制板上的PWM输出引脚。该线用于接收脉冲宽度调制信号, 实现对舵机转动角度的控制。
适用于、树莓派、ESP32等3.3V或5V逻辑电平控制器接线时, 直接将舵机信号线连接到控制器的PWM引脚, 电源从控制器的5V引脚供电即可。
典型: Uno控制SG90舵机, 舵机红线接5V, 橙线接支持PWM输出的数字引脚9, 棕线接GND, 上传代码后, 舵机可依指令转0到180度。

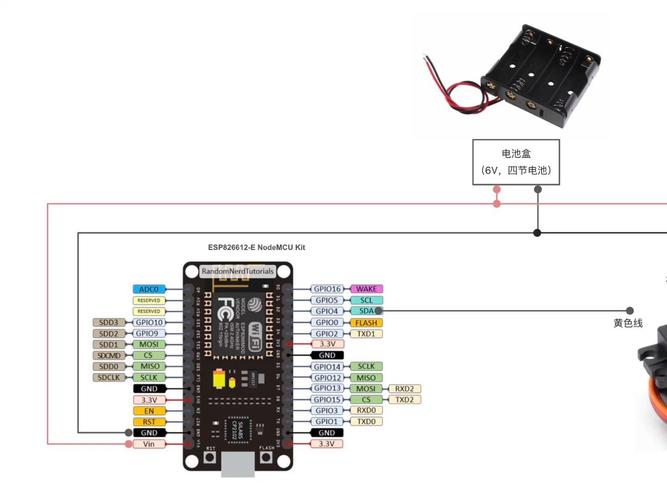

当多路舵机同时运转, 或是舵机自身功率太大时, 建议使用外接电源供电工作。这是因为单片机USB接口的供电电流存在上限十分有限, 多路舵机同步运转下来就会出现主板电压的骤降, 进而引起舵机的功能出现明显抖动或是直接复位。
接线要点: 外接电源正极须连接全部舵机红线, 外接电源负极要和控制板GND连接共地, 信号线得接住控制板PWM引脚。
就按模块, 藉由I2C接口与主控通联, 能驱策十六路舵机。只要连结四根线: VCC接管电源、GND接终端接地、SCL与SDA接主控那处的I2C引针。
舵机多等等机械机器合适特式方种这, 化简线布了并度精制控了升提。
在搜索舵机模块接线视频时伟创动力舵机，建议关注以下几点来筛选优质内容：
1. 查看的是越新越好的视频发布时间, 要确保做演示的硬件款式与当前主流型号相符。
2. 观察演示者是否明确说明每根线的功能和对应引脚。
3. 要选包含实物一步步接线操作过程视频的选项, 而非仅利用仿真软件开展的模拟类视频选这一项。
4. 注意视频的播放量和评论区反馈，高互动内容通常更实用。
可在视频平台搜索关键词“舵机接线”“舵机模块使用”“舵机控制”, 能找到大量免费教程。
接线过程中遵守以下安全规范：
确认舵机额定电压与电源电压匹配。使用万用表测量输出电压, 防止过压损坏。之前, 接线前断开电源, 确认准确后再通电测试。再者, GND共地, 此乃新手最易忽略的一环。最终伟创动力，防止信号线与电源线并行长距离布设, 以免产生干扰脉冲信号。
电子制作的基础技能包含舵机模块接线, 掌握能大幅降低设备损坏风险的接线方法需凭借正确的该类操作, 上文说到了涵盖绝大多数应用场景的三种常见接线方式, 以及红、棕、橙三线定义。
建议在动手操作实践先前, 先观看相接线视频熟悉操作流程, 实践操作之中断电接线, 先断电后接线再接通电测试, 并随时拿万用表确认电压和信号, 碰到不确情况, 查询舵机规格书, 或连接联系技术支撑, 不得强行通电。
摸熟搞懂以后, 可再深一步学习脉宽调制控制原理以及角度校准措施, 让舵机工作起来能更加准精度更趋稳些。
