导弹舵机设计方案并非简单的设备选型说明书, 而是将导弹飞行动力学需求转化为可执行机械与电气工程指标的、具备足够衔接性的系统性技术文档。
它的核心目的是定义舵机系统在全运作流程中涵盖的物理架构、性能边界及多元接口规范, 要确保舵面以远超通用设备的极高响应速度足以用可调控的精度落地各类指令, 借此实现导弹的有效稳定控制以及所要求的精确制导。一份高质且高质的方案, 明确回答“需要什么样的力矩”、使用“什么驱动方式”以、及如“如何集成到控制系统”这三个根本问题。
对此工程作技术技术和工程人员而言, 所该方案是后续详细进行那些设计、仿真及相关验证与那些所实物那种制造的唯一权威依据, 于直接决不是定那导弹上的机动能力上限与其的那种系统可靠性。撰写导弹舵机的设计方案, 得依从自需求分解一直到架构落地的逻辑闭环, 使文档具备能执行及可验证性。
该方案的起源端是飞行动力学层面的剖析。在这个进程阶段之中, 做好以下关键要素参数的量化梳理操作要求管控:
最大需求力矩: 基于导弹在最恶劣工况诸如高速机动、大气层边界之类的种种工况里所计算出来的最大所需舵面力矩, 一般要留下百分之十至二十的安全系数。
响应频率带宽: 依据制导系统的闭环稳定性要求确定舵机系统的开环截止频率。
行程与速度: 确定舵面的最大的偏转角度及最大的角速度限制。
环境约束: 明确工作环节温度、振动、冲击及电磁兼容性质规范要求。

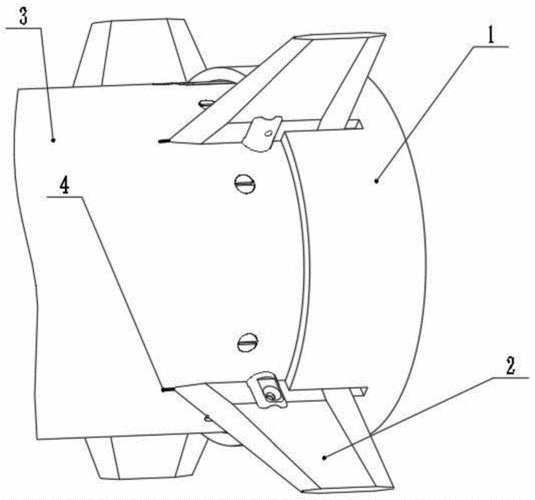

舵机拓扑结构决定了系统的体积、重量与效率。常见选择包括：
结构是推杆式: 推杆推动舵面绕轴做旋转, 适用于大控制力矩、大行程场景, 结构紧凑, 却存有行程非线性误差。
直接驱动式（直驱）结构: 电机正对舵面进行径直驱动, 适用于要求小行程、高响应速度的场景, 不存在传动间隙, 拥有极高精度, 但对功率密度有着极高要求。
混合驱动结构: 将作用力电机同相关传动机构相结合, 适用于具备超高速响应特性的各类先进制导武器, 经由实时的力反馈直接控制其应用过程中的力矩目标而非相关位置参数。
这是方案的核心技术部分伟创动力，需对以下子系统进行详细设计与选型：
驱动电机: 得按照功率的需求来选出无刷直流电机、有刷直流电机或力矩电机, 要给到转速—扭矩的特性曲线还有功率密度的数据哈。
传动机构: 若采用的使用需带有减速功能的相关结构, 需明确对应的减速比、具体类型、其应用效率需清晰载明；需在此基础下对背隙进行对应分析, 该分析需使静态时各定位精度指标满足适用于飞控体系下相关工况的要求。
反馈器件, 确定位置或是角度等反馈相关方案, 要像高精度旋转那种变压器, 绝对值那种编码器或某些力相关传感器那般, 明确其到底多少的分辨率、多少的线性度以及怎样的响应时间。
舵机通常不独立工作，而是飞控系统的执行末端。方案定义：
控制律输入接受的是位置指令、速度指令还是力矩指令? 其信号形式为模拟电压、PWM脉宽或是非数字CAN总线?
反馈输出： 向飞控返回的舵角实际值与误差信号。
故障检测逻辑: 定义电机过热、过载、传感器出现故障彼时的保护机制以及降级策略。
方案中纳入具象的演算步骤来佐证所选零部件可适配对应所需。下述为最普遍性的技术核验场合:
案例：某型空地导弹舵机扭矩匹配计算
在该型导弹论证研制进程里, 气动相关的分析工作结论明确, 于速度 $Mach\ 0.8$ 的飞行态势下, 最大程度增大安装攻角下的机动过程中, 必然要求完成 $150\ N\cdot m$ 规格的翼面控制力矩的生成任务。
例错误的示范: 单单罗列了对应电机的所有型号, 压根就没有去核验任何相关功率的余量。
正确做法（标准答案）：
1. 计算峰值功率, 假设满舵偏转时间是0.1秒, 偏转角是20度, 这时的瞬时峰值功率$P_{peak} = \frac{T \cdot \Delta \theta}{t} = \frac{150 \cdot (20 \cdot \pi/180)}{0.1} \ 52.3 W$, 前提是纯机械侧, 要考虑传动效率η, 一般取0.9, 电机侧输出 = 52.3 / 0.9 ≈58 W。
2. 校验电机选型的十秒功率或是峰值功率是否覆盖此值。
3. 峰值电流是依电机的扭矩常數𝐊ₜ算出的, 由电流峰值等於扭矩除以該常数, 得須驗算這電流, 還得檢驗驅動器、電源兩者的瞬響應能力。
4. 热力分析: 确认散热路径, 验证在10秒占空比情景下, 电机温升不超过绝缘等级限制。
经过此类显性计算, “描述性文本”被此类方案转变成“工程验证文档”, 增进了内容的可执行力以及可信度。
在编写方案时伟创动力舵机，需警惕以下高频错误，并在文档中给出规避措施：
1. 忽规传动背隙对飞控的影响: 大减速比传动系统易出现背隙, 引发低频振荡。方案裡需明确采用预紧消隙或选型电直驱方案, 抑或提出软件间隙补偿。
2. 功率密度与体积形成矛盾: 占据空间受限状态下, 盲目把追求更高的响应速度, 会致使电机出现过热问题, 在方案内设置明晰的热设计策略, 比如说液冷循环相关手段或者高性能散热材料的实用处。
3. 针对非线性未建模情况: 若所使用为旋转变压器将自身正弦、余弦波具的非线性误差亦未经查表方式实施补偿, 如此将导致闭环系统之稳定性显著下降。此改进方案涵盖相关信号调理电路之整体设计内容以及对应专用校准流程中的各关键环节。
4. 导弹作为一次性消耗品对失效敏感, 方案应评估需不须双冗余传感器或双电机备份, 以符合系统级故障安全原则, 这儿的单一故障冗余缺失啊！
为切实保证导弹舵机设计相关方案的高标准交付, 提议全体技术团队落实下述各个关键步骤。
1. 建立多学科联合评审机制: 在方案定稿前, 组织气动、结构、电控、热控专业人员进行交叉验证, 确认边界条件的完整性。
2. 引入全寿命周期仿真: 利用 / 等等工具搭建涵盖非线性摩擦、传动弹性以及电机动力学的数字样机, 于物理样机打造前完成闭环稳定性验证。
3. 标准化文档模板: 制定包含需、拓、组、接上述四大模块的标准化模板, 保证后续设计工作具备复用性与一致性。
4. 请明确验收标准: 在方案末尾列好详尽的测试大纲（Test ）, 定义稳态精度、频响带宽、过载保护等关键指标的测试法子与合格阈值。
结论复述: 导弹舵机的设计方案乃是连接飞行控制律跟物理执行机构的桥梁。编写这个方案的核心在于“量化指标”跟“闭环验证”。拒绝模糊的描述, 坚持基于物理定律的精准计算, 确保方案里头每一个参数都禁得起工程实施的检验。只有实现从需求到架构的精准映射, 才能保证最终导弹产品的飞行性能达标。
