舵机的 360 度旋转功能, 意思就是这种装置不再被限制在像从 90 度到 180 度这样的固定角度区间里面工作, 而是能够以恒定的速度, 一直连续地向正方向或者反方向转动, 没有任何限制。
这在机器人的底盘控制设备里是最基础的需要, 也是在云台进行的跟踪工作需要满足的关键需求, 同样也是驱动螺旋桨时最核心的执行器指标, 更是机械完成连续送料任务时具备的条件。
本文现在直接提供一些可以马上用来执行的信号参数信息, 还包括具体的控制逻辑细节, 以及专门针对故障的排查办法, 让你能够一次性顺利地把系统调试开通。标准位置型舵机是通过占空比, 也就是那个典型的宽度在五百微秒到二千五百微秒之间的脉冲, 来控制的, 它会让舵盘停在那个固定的角度上, 而电机它的内部是会用电位器或者编码器来做闭环定位的, 所以一旦你发出一个超出限位范围的信号的时候, 舵机它就会转到极限位置, 然后停止工作, 没有办法再继续去转动了。
360度连续旋转舵机, 也被叫做速度型舵机, 或者叫伺服马达, 它去掉了位置闭环这个部分, 所以PWM信号不再对应绝对角度了, 现在而是对应的是转速与方向的。
核心结论：要让舵机360度旋转，使用专为连续转动设计的速度型舵机，或将其位置闭环电路拆除/旁路后改造。仅靠给标准位置舵机发送超范围信号，无法实现真正的连续旋转。

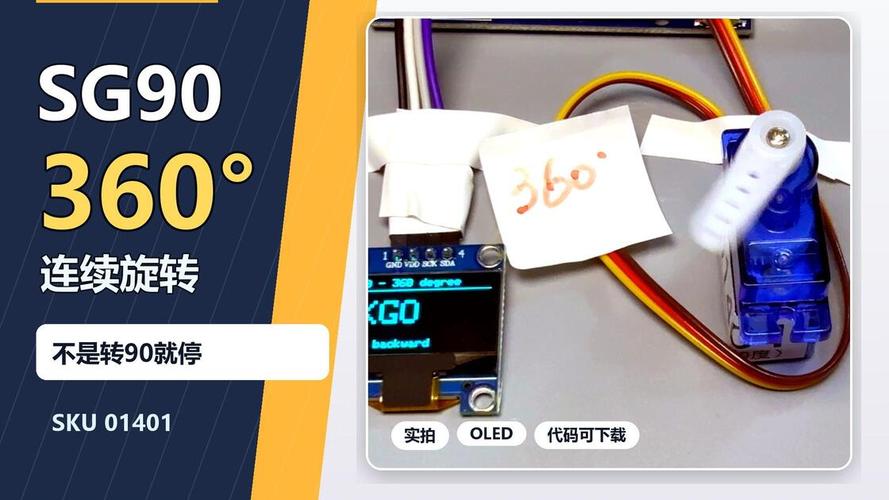

现在市面上的舵机有很多出厂就支持360度连续旋转的, 在型号命名上通常会标识出“”或“360°”。它们接线和标准舵机的方法完全是一样的, 都是电源、地、信号这三根线。主要区别仅仅在于信号的含义和上面表格中显示的那样。
这种设计能够用在机器人轮式底盘上面, 也可以用在无人机云台做俯仰以及偏航的连续跟踪操作上, 还能用工业传送辅助机构里。
它的优点是没有必要对其进行改造, 可以即插即用, 并且寿命长, 全行程通常可以达到 10000 次以上。
注意, 在上电那一瞬间, 如果这里没有信号输入, 那么一部分型号的设备会默认保持当中位速的状态来静止不动, 但也有少数的型号会让它自由地转动起来, 所以需要在给设备上电之前就去确认一下零位置到底对不对。
在飞机项目以及旧款机器人项目的开发过程中, 由于工程师手中只掌握九十度或者一百八十度角位移的服务电机, 业界常见的升级改造做法包括以下步骤。
1. 需要把舵机的外壳给打开, 然后去寻找电路板上面存在的那个电位器还有霍尔传感器的反馈回路。
2. 把那个用来传达反馈信号的线路给剪断, 或者使用绝缘胶带把它隔离开来, 这样一来主控板就接收不到任何关于位置的偏差信息了。
3. 当舵机处于闭环控制丢失的状态时, 脉冲宽度调制信号的脉冲宽度将直接决定着电动机的转速, 这就意味着系统转变为了开环形式来进行速度控制。
4. 重新封装，固定好齿轮箱与输出轴。
常见案例如下: 有一位学机械专业的学生，他用两个标准规格的九十九度舵机做了个简易的两驱车底盘。以前设定的是一千五百微秒停在中位, 但车轮是需要持续转动的。 剪断反馈线之后, 在一千五百微秒时大概可以正转每分钟五圈, 一点三秒大约就能反转每分钟三圈, 通过两个轮子差速来实现转向。这一整套改造过程, 耗费时间大约等于四十分钟, 但是成本为零。
优点：废物利用，零采购成本。
它没有位置反馈, 所以没法做精确的角度定位。如果开环长时间运行, 会有过热的风险, 建议加温度监测。要是齿轮磨损了, 噪音就会增大。
在很多高端项目里, 舵机这玩意儿本身还是位置控的那一挂, 比如说只能转到180度。但是, 可以通过把高精度的编码器外加进去, 再用一个自己写的控制板子, 这样能把速度上的指令给变成连续位置变化的指令, 这就相当于能实现转360度了。 这种方法说到底是怎么回事儿? 就是它用了外部的闭环系统去代替掉了那个内部自带的闭环系统。
适用于这样一些情况, 也就是同时需要满足连续旋转和任意角度的精确定位这两个要求的复合机构。
优点：保留位置精度，可任意角度停位。
有一个缺点就是, 硬件的成本会变高, 并且控制需要自己去开发, 具体是用 pid 还是用前馈, 都得自己搞。
不管是采取路径A, 还是采用路径B, 要实现驱动设备进行360度的旋转, 其核心的操作手段都是去输出频率为50Hz的脉冲宽度调制信号。
周期 = 20ms
频率 = 50Hz
占空比映射：
0% → 脉宽≈0μs（理论值，实际最低约500μs）
20% → 1000μs（反转全速）
30% → 1500μs（停止 / 中位）
50% → 2500μs（正转全速）
实际安全范围通常 700μs ~ 2300μs
关键注意事项：
如果PWM输出引脚需要驱动很多枚舵机, 那么供电电路是独立的。一块普通的5V USB接口电源没有办法带动超过两枚以上的舵机运行。这是因为单枚舵机在峰值状态下的电流消耗可能高达2安培。
信号线的长度建议不要超过 30cm, 如果线路过长的话需要增加 75Ω的串联电阻来进行抑制反射。
在上电之前, 把控制芯片的PWM初始值设置为中位, 也就是1500微秒, 这样能够防止舵机在刚刚启动的一瞬间发生剧烈的转动动作。
如果你在使用软件来模拟PWM信号, 而且这个模拟过程并不是依靠硬件定时器来完成, 那么刷新周期的抖动如果出现超过正负50微秒以上的情况, 就会明显导致转速出现波动, 所以在实际操作中, 建议你优选手动启用硬件PWM通道。
最近有用户经常问到这种情况, 他们说换了那种能转360度的舵机。具体的说法是程序没有做任何改动。但是在实际操作里车子却跑不起来。出现这个问题的绝大部分原因是这样的。原来的代码里输出的脉冲宽度范围。还是像普通的位置舵机那样。 取值是从500微秒到2500微秒这么一个全范围段。这导致了实际转速高出设计值的太多。于是车子就会打滑。想要解决这个情况很简单。只需要把脉宽的调节范围调窄。改到介于1200微秒到1800微秒之间。这样就能恢复正常了。
这个动作叫做360度旋转, 其实质就是把原本代表位置指令的那个PWM信号, 改成代表速度指令, 这种做法意味着你需要么选那种在出厂时就已经规定为速度型模式的舵机, 你要么就是亲手把装在外面的反馈部件给拆掉, 让机器去开环运行, 这一层逻辑是决定这次改造能不能成或者选品对不对的最重要的核心节点, 至于后面那一摊子具体怎么搞的事情, 那就只能算作工程里的细枝末节了。
行动建议（按优先级排序）：
1. 先选型, 后改造。除非有特殊成本或空间约束, 优先采购标注" / 360°"的速度型舵机, 省去改造风险。
2. 供电要独立, 信号才干净。电源使用独立的直流对直流变换器或者锂电池。信号线要短还得粗。如果有三个以上的舵机, 分路进行供电。
3. 系统通电的时候会把档位归零锁住, 控制器在刚开始初始化的阶段, PWM输出非得先稳稳地点在中位, 脉宽得够一百毫秒以上, 这样撑着时间到了才能把锁放开, 免得引起冲击。
4. 进行留余量测试的时候, 当实际负载扭矩处于额定值得百分之七十到百分之八十的时候是最安全的, 如果让齿轮和电机长时间在满负荷的状态下运行, 它们得寿命会出现非常急剧的下降。
5. 加急停与过流保护。在电源回路里面串入保险丝或者是电子过流保护芯片, 防止电机堵转而烧毁。
舵机360旋转不是一道"高级题"，而是一道"信号定义题"。只要把PWM含义从角度切换为速度，配合稳定的电源与合理的脉宽窗口，绝大多数场景下30分钟内即可调通。遇到异常时，对照第四节故障表逐项排除，无需反复怀疑舵机本身。
