舵机控制与调试实验：信号接线、角度校准与常见问题

舵机控制与调试实验是一个基础环节, 这个环节出现在电子控制课程里面, 也出现在机器人开发课程里面, 这个实验的核心任务有三项, 第一项任务是正确理解PWM控制信号, 第二项任务是完成硬件接线和参数配置, 第三项任务是排查角度偏差等典型故障，还要排查响应异常等典型故障, 掌握了这三项内容, 就可以独立完成任务, 这个任务包括了从信号生成开始的所有步骤, 一直到实现舵机精准定位的完整流程。

PWM控制信号与舵机工作原理

舵机的位置是由PWM信号的脉宽来决定的。标准的信号周期是20ms, 也就是频率为50Hz。脉宽的范围是从0.5ms到2.5ms。其中, 0.5ms对应的角度是0°。

2.5ms对应的角度可能是90°, 也可能是180°。这要具体看舵机的型号是如何规定的。比如说要控制舵机转向45°的时候, 就应该把脉宽设置为1.0ms。在实验当中, 大家通常会犯一个常见的错误, 就是喜欢把“周期”和“脉宽”这两个概念混为一谈, 这种做法很容易导致舵机出现抖动的现象, 甚至会导致舵机彻底不动作。

硬件接线与参数配置

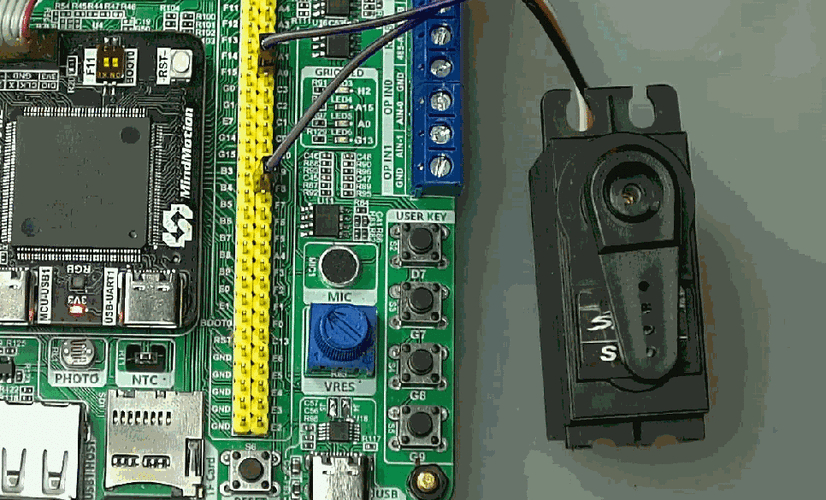

就拿市面上常见的三芯舵机这种例子来说, 它的棕色线和红色线是用来接电源的, 橙色线和黄色线则是当作信号线的, 你在那儿开始接线的时候, 脑子里得时刻记着下面这些关键点才行。

把信号线连接开发板的PWM输出引脚, 并且确认该引脚支持硬件PWM。

将电源引脚接到5V电压或者对应的规格电压上面, 同时让地线和开发板进行共地处理。

负载电流比较大的时候, 开发者千万不要直接拿开发板上的5V电压来供电, 应该专门外接一个独立的电源设备, 并且要把两个电源的地线连接在一起形成共地, 不然的话非常容易出现电压下降的情况, 这种情况就会导致舵机发生失步的现象。

在软件方面, 你需要配置定时器的分频和预分频数值, 以此来让输出的频率精确地达到五十赫兹, 有很多实验过程中, 会观察到频率已经对准了但是角度却不准确这样的现象, 这种情况的根本原因就在于占空比进行计算时产生的舍入误差问题, 建议你要使用示波器去对脉宽进行实际的测量。

同时, 把它与理论上的数值进行比较比较, 一旦发现偏差超过了百分之五, 就需要及时对相关参数进行调整了。

常见调试问题与排查路径

1. 舵机不转动, 我们要用万用表测量的方法是把探测笔分别放在信号引脚和地之间, 去测量电压的情况, 目的是确认PWM信号有没有输出来, 还得检查电源电压是否低于了舵机工作的最低限制, 这个数值通常是4.5V。

2. 角度存在系统偏差。这种情况就像设定的角度是九十度, 但实际测量发现只有七十五度, 这属于零点偏移的问题。解决的办法是用串口指令发送固定的脉宽信号, 记录下这时候的实际角度是多少, 根据这些数据建立一个补偿表来纠正误差。

3. 当执行动作时, 能听到有“咔咔”的声音响起。这种情况多数是因为供电不够足, 或者是信号线太长, 引来了干扰。要把信号线剪短, 让长度维持在10厘米以内, 或者可以在信号线和地之间加装一个100nF的陶瓷电容来进行滤波处理。

4. 当多路舵机同时驱动的时候, 可能会出现其中某一路出现异常情况。这通常是共地阻抗导致的。解决方法是每个舵机回路都要使用独立的地线这些地线都要汇接到同一个公共接地点上面。这样做可以避免采取星形走线方式。

行动建议

完成实验之后, 我建议按照以下这个顺序去做复验工作。第一个步骤呢, 是在空载这种状态下, 按照每一个角度, 也就是0度、45度、90度、135度、180度这样来对脉宽进行标定, 并且要把记录做下来。

第二个步骤, 是装上重量为0.5kg的负载, 然后去观察一下脉宽这个参数, 看是否需要再额外地增加百分之十到百分之十五的幅度。第三个步骤, 则是进行连续二十次的开关机操作, 以此来确认设备里面有没有出现机械方面的卡滞现象, 以及电气方面有没有被烧蚀损坏的情况。

核心观点我们再次来进行强调一下, 就是舵机调试当中绝大多数的毛病, 大概占到百分之九十的样子, 其实都是集中在那个信号精度的方面还有供电稳定性这个维度上了。

实验还没开始的之前, 得用那个示波器来去确认具体的脉宽参数是怎么样的, 实验进行的过程当中, 要用那独立的电源来把负载给隔离开来, 这两件事儿, 是用来防止后续出现返工的两个特别基础的原则。
