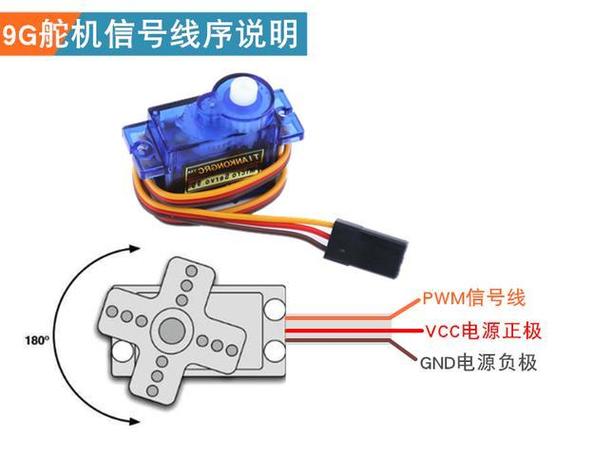

这份关于总线舵机驱动电路的图, 它的实际意思说的是这样的, 上位机会通过某种总线来发送指令, 比如CAN、RS485、这些标准, 它发出去的位置信息或者是速度信息, 到了驱动板上面之后, 会经历几个重要的步骤, 第一个步骤是信号的解析，第二个步骤是功率的放大, 第三个步骤是反馈信息的收集或者叫采样, 经过这三个大的环节处理后, 就可以最终去控制那个舵机或者是步进电机了, 让它们能够完成非常精确的运动过程, 而如果你想要弄明白这张图纸到底是什么意思, 那么读懂它就是非常重要的一步, 这往往是开始调试和进行故障排查工作的先决条件。
四个核心模块
1. 总线通信接口, 其物理层面采用了CAN或者RS485收发器, 主要的职责, 是将差分信号转换成为单端逻辑电平, 常见的配置方式, 是使用120Ω的终端电阻, 并加上光电隔离的设计, 以此来防止总线的噪声窜入到内部电路中。
2. 微控制器会去解析总线帧, 进而提取出目标位置以及速度信息, 随后生成PWM波。它典型的晶振配置是16 MHz。其PWM频率一般选取20 kHz, 这样做是为了避开舵机机械谐振所导致的问题。
3. 功率驱动级: 这一部分通常用到H桥电路, 也可以用推挽电路, 它的作用是把低功率的PWM信号放大, 变成能够驱动电机的电流, 常见的峰值电流是在5 A到10 A之间, 针对的栅极, 要在里面串联个10Ω的限流电阻。
4. 反馈采样回路: 霍尔或者磁编码器发出的信号要先经过比较器把它整形成标准的电信号然后再回传, 这样就构成了闭环。采样电阻一般取50 mΩ的值, 这样做的目的是既能保证精度又能控制好功耗。
常见场景举例
在一台包含六个轴线的机械手臂装置里头, 其中第三轴上的舵机器件没能顺利抵达预先设定的那个角度位置。
关于这个问题的查寻途径是这样的, 运用示波器这一工具去测量CAN_H信号端口与CAN_L信号端口之间的状况, 以此来确认这两个端口产生的波形表现是不是处于正常状态；接着仔细检查微控制器模块所输出的脉冲宽度调制信号的占空比例数值, 看它是不是能够随着具体指令的变化而发生改变；随后需要测量电桥电路里面金属氧化物半导体场效应晶体管的漏极电压大小, 如果该电压值始终保持在低电平的状态不变, 那么就说明栅极驱动器芯片已经发生了损坏；在的环节需要反复核对编码器所产生的反馈数值与控制器发出的指令数值之间存在的偏差情况。
经过统计多数案例可以发现, 这类故障现象大多是由于栅极驱动这一层级的部分出现了问题而导致的。
行动建议
在拿到原理图之后, 要按照从“总线”到“MCU”, 再到“功率级”, 到“反馈”这样的顺序, 对每一个模块里面的元件参数以及封装形式, 进行逐一的核对, 以此来确认它们和BOM是一致的。
在上电之前, 请使用万用表来确认H桥没有出现直通短路的情况, 之后才逐步对电压进行加压, 直至达到规定的额定数值。
在调试这一阶段, 你先是将电机断开, 随后去验证脉冲宽度调制频率以及占空比的具体情况, 才是接入负载的环节。
要完整地把总线报文日志给保留下来, 然后呢, 要是出现那个位置有偏差的情况的话, 我们就优先去把指令帧和反馈帧拿来比对一下。
核心结论: 总线舵机驱动电路的本质, 是由通信解析, PWM生成, 功率放大, 还有闭环反馈这四大环节组成的链路。读懂原理图的关键之处, 并不在于去记住每一个元件的具体型号。
最关键的是要去理解信号是如何从总线帧一步步转变成为电机转矩的完整路径是什么样子的。按照上面所说的这个顺序来进行排查检查, 这样做法就可以覆盖掉绝大多数的那些常见故障情况。
