这篇文章全面梳理了电磁舵飞机的一系列步骤, 从挑选材料到搭建框架, 再到总装电磁舵以及首次试飞和调整, 整个流程都在这里介绍了。

为了配合制作过程的视频, 大家可以跟着视频逐帧进行操作学习。这样的内容非常适合中学生创客进行实践学习, 也适合高校的工程训练课程使用, 同时还便于业余航模爱好者独立动手制作完成。

01制作前材料准备

在那些大家经常做的教学项目或者是爱好者的个人项目里呢, 有一架可以正常飞起来的、用的是电磁控制舵机的飞机, 它通常都需要准备下面的这些材料才行。

需要准备若干根轻木条, 或者是balsa木条, 当然这里的Balsa也是指轻木的种类, 整体尺寸方面要求翼展在60到80厘米这个区间范围内。

电机的一台, 电机的型号规格是位于一千零乘以十至一千五百乘以十 KV的范围之内的。另外还配备有一副螺旋桨。

电磁舵机这一产品, 它包含了线圈、永磁铁以及外壳这三个部分, 提供的数量是一整套。

我们需要购置1个飞控主板, 还需要购置1个3S 锂聚合物电池, 以及也需要购置1个电调。

舵面, 这其中包括了前翼、尾翼、升降舵以及方向舵, 这些部件是使用薄木板或者是碳纤维板来进行裁切的。

扎带、502 胶、热熔胶、导线、焊接耗材

<提醒>, 材料的详细规格会因为不同的机器型号及其尺寸而有所变化。在观看教学视频之前, 请先确认你已经选定的翅膀展开宽度这一具体参数, 然后根据视频中明确标注出的各个位置尺寸来进行裁剪操作。

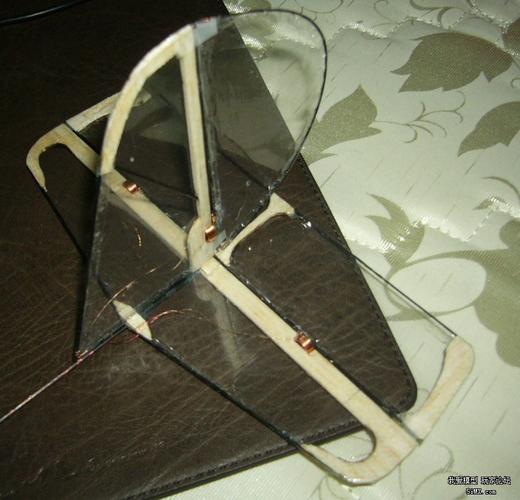

1. 框架搭建（视频0:00–8:00）: 根据图纸, 使用木条来拼装出机翼与尾翼的骨架, 并利用 502 胶水进行点焊式的固定作业。在操作过程中需要留意确保翼型的弧度保持对称状态。对于翼尖部位以及翼根部位之间的高度差, 将其严格控制在低于或者是等于 2 mm 的范围之内。

2. 舵面安装（视频8:00–15:00）: 我们需要把已经裁剪好的那个薄板舵面, 用扎带把它固定在升降舵以及方向舵的位置上, 在这里头呢, 需要留下大概一度到两度的一个自由间隙, 这么做的目的主要是为了去避免它出现卡死这种现象。

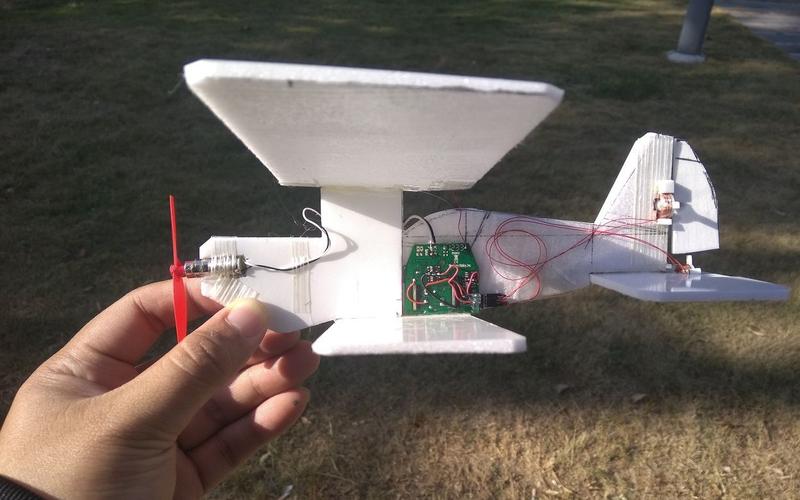

3. 动力与飞控布置（视频15:00–22:00）: 电机安装在机头的位置的前端, 飞控和电池安置在中间偏后的地方, 整机的电调连接在重心的附近, 这样的目的是降低转动惯量。

4. 电气连接（视频22:00–28:00）: 电流要从电机流向电调, 再从电调入飞控, 接着由飞通往电池。在进行焊接操作的时候, 大家要特别注意极性是否匹配正确。此外, 每一根电线都要预留出大约五厘米长的多余部分, 这样做是为了方便在以后的日子里进行检修工作。

电磁舵是这个项目跟普通舵机不同的地方, 它是核心的那个部件。平常安装的时候, 一般是先把永磁铁的阵列嵌到外壳对应的槽位里面去。

然后要按照视频上标注的那些匝数, 通常是 80 到 120 匝, 把线圈绕组缠绕起来, 之后再灌封处理一下。引出三相线, 接到飞控的 PPM 通道或者 SBUS 通道上面去。

磁铁的极性这个东西, 它得要跟线圈的那个绕向给匹配上才行。如果接反了的话, 那舵面的动作方向就会反过来。

关于灌封材料的选择, 建议选用AB胶, 要求厚度为2 mm, 这样既可以起到固定线圈的作用, 又能够实现散热的功能。

在装配完成之后, 需要手动地转动舵柄三次, 并且要仔细确认在这个过程中, 没有任何因为金属之间相互摩擦而产生的异响。

进行地面校准操作, 需要在上电之后, 对每一个通道依次执行打满舵的动作, 在这个过程中要去观察其行程是否保持对称状态。接着利用万用表来测量线圈的电阻值, 如果发现三相的电阻值是相等的, 并且误差控制在百分之五以下, 这就说明焊接质量没有问题, 不存在虚焊的情况。

进行首飞的时候, 环境最好是没有风或者是很微的风, 地点要选择开阔的草地, 并且要距离操作者有十米以上远。

在实现第一回飞行的时候, 需要把坡度维持在三十度的范围以下, 然后一点一点地把量给增加上去, 等到发现了出现了航向不对或者抖动的情况的时候呢, 那么应该去检查一下方向舵的中位偏差问题所在之处。
