关于舵机数据线上到底有没有反馈信号这个问题, 具体的情况是由你实际上使用的是哪一种类型的舵机来决定的。
在普通舵机的情况下, 数据线里仅仅只有控制信号存在, 并且是不附带任何反馈信息的, 然而, 对于带有编码器的反馈式舵机来说, 它们是可以通过同一根线缆或者通过额外的连接线路, 把位置信息以及速度信息等相关的信号往回传送给其他设备的, 接下来我们将根据常见的几种实际状况, 一步一步地进行详细说明。
普通舵机：数据线无反馈

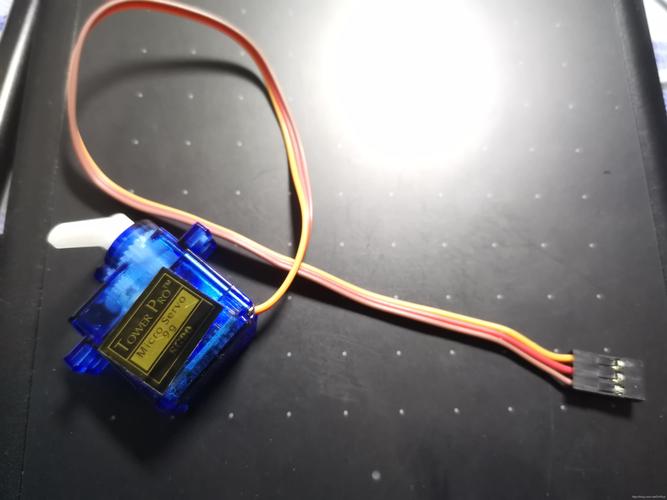

绝大多数 hobby 级别舵机, 比如说那些 9g、15g、20kg 之类的型号, 它们使用的是 PWM 控制方式, 数据线里面包含三根线, 分别是红色的代表电源正, 黑色的代表地线, 还有白色的或者橙色的代表控制信号。
控制信号这根线是单方向输入的, 意思就是接收机或者是飞控系统会把这个范围在 1000μs 到 2000μs 之间的脉宽发进去, 然后舵机就会根据这个对应转动到 0° 到 180° 的位置。这根线上出现了没有回传数据的状况。
舵机内部依赖于电位器来感知自身的定位情况, 但是, 该设备并不会将所处的位置信息“传送回来”。, 外部系统无法通过这条线路获取当前的位置状态数据。
编码反馈舵机：数据线带反馈
有一些中高端的舵机, 比如那些常见于机器人、四轴或者是六轴的机械臂里面以及精密云台内部的舵机。这些舵机通常在内部安装了磁性的编码器或者光学的编码器。这样的一类舵机往往会有五根线到七根线连接。在普通的三根线的基础上多出了两根到三根线出来。
这些多出来的线专门用来走反馈总线。这些反馈总线所使用的协议可以是I²C, 或者是CAN, 或者是专用的串行协议。控制器在发出指令的同时还可以实时读取各种参数。这些参数包括角度角速度负载电流等等。
这里要讲的是典型应用的情况, 就拿无人机云台在调节PID参数时要做的事情来说吧, 在这种情况下, 飞控系统是需要不断地接收角度反馈的, 而且频率高到每一秒钟要上千次,只有这样才能够实现闭环控制的过程伟创动力舵机, 这正好能够说明反馈信号本身具有的价值。
怎么判断自己手上舵机有没有反馈？
如果是三根线的话, 这通常意味着没有反馈信号；要是线的数量达到了五根或者更多, 那就很有可能存在反馈机制, 或者是集成了霍尔元件以及编码器。
你去看那个丝印, 也就是舵机外壳上面的那些标注文字, 如果你能看到诸如""啊, 或者说""还有"Bus”这些字样存在的化, 那么基本上就可以确认这个是带有反馈通道的了。
您需要查阅相关的手册内容, 或者参照官方网站上的规格表进行核实, 如果发现其中明确标注了“支持位置、速度以及力矩的信号回传”功能, 又或者是直接列出了具体的通信协议名称, 例如可以提到的CAN总线、SSI接口或是RS485通讯方式, 那么就可以据此判定该设备具备反馈能力。
实际的测量操作是, 可以把示波器或者逻辑分析仪连接挂到多出来的那根信号线上。如果在屏幕上能看到周期性出现的波形数据。那么这个情况说明反馈通路是存在的。也就是说明它是活的。
常见案例
有一位喜欢动手制作桌面机械臂的人向咱们反馈了他们遇到的情况, 他们更换了一组舵机之后发现, 控制器已经读取不到关节角度的数据了, 程序当中的位置闭环控制功能也全都失效搞不定了, 经过仔细排查, 才弄明白是新买的这个舵机属于单纯的脉冲宽度调制版本, 它身上根本没有连接编码器的线路, 反观以前一直用的那个旧款舵机, 它是支持基于控制器局域网络总线反馈的高端型型号, 等把硬件换回那些具备相同规格而且能够正常反馈的舵机以后, 故障现象马上就被彻底解决了, 这种因为不同信号传输版本的部件长得看起来一样的混淆状况, 在航模爱好者圈子里和玩机器人的人群当中实在是太过常见多见。
核心结论与行动建议
我们在这里再次做出强调, 普通的舵机的数据线是没有反馈功能的, 它只能用来发送控制指令, 想要实现反馈功能的话,要求该舵机本身在内部集成了编码器或者是传感器伟创动力, 并且还需要预留额外的信号线来传输数据。
如果你的项目存在对位置或者速度进行闭环控制这样的需要, 比如涉及到云台、机械臂或者是伺服控制的场景, 那么在进行采购活动的时候, 你要去仔细确认舵机规格里面有没有明确写明带有编码器反馈这一功能, 并且还得看清楚是不是标注了通信协议的相关信息, 绝对不仅仅是依靠扭矩和尺寸来进行选型这么简单。
假如你的手里仅仅掌握着三根线的普通舵机, 而在实际操作的过程中, 你又的确存在着需要获取反馈信息这一情况的话, 那么可以考虑去搭配使用外部的光电编码器或者是霍尔传感器来从事外部检测工作。
然而需要特别说明的是, 在这种情况下所达到的精度水平以及响应速度的优劣情况, 通常情况下是不能与那些采用内置的情况进行等同比较的, 因为内置方案往往具有更好的表现。
在连接导线之前, 使用万用表或者是示波器对每一根导线的具体作用进行确认, 从而防止出现错误地把反馈信号线接在了电源或者接地端子上这样的情况发生, 最终导致编码器内部电路被烧毁的后果。
判断舵机数据线有没有反馈这件事, 其根本道理实际上归结为仅仅一条标准, 这一点就是看舵机是不是里面内置了传感器并且也保留了能把信号回传过去的那个通道。所以你需要先是去确认型号规格, 然后再是来决定接线以及控制器该怎么配置, 这样做的话你就能少走一些弯路。
