本文拆解蓝牙串口控制舵机的完整信号链路。 手机App发出指令, 经蓝牙模块以串口协议（UART）传入主控芯片。主控解码后驱动舵机输出PWM信号。舵机完成角度动作。全文以最常见的+蓝牙模块+SG90舵机组合为例。讲清每一步信号怎么流。线怎么接。代码怎么写。并给出学习视频检索建议。
信号全流程：从手机到舵机转起来
核心路径只有三段, 记住这三段就理解了全部原理:
1. 无线段（手机>主控）: 手机通过蓝牙协议发送字符指令, 比如"90"这个意思就是九十度, 然后蓝牙模块收到之后, 蓝牙模块通常是基于串口 UART 透传的原理工作, 把收到的数据通过 TX 转 RX、RX 转 TX 方式的串口线连接在主控芯片的串口引脚上。
2. 解码段（主控）, 主控读取串口缓冲区之后, 解析出目标角度数值。然后查表或者按公式换算成占空比。
3. 在这驱动段（主控→舵机）里面, 主控通过PWM引脚输出的是50Hz标准舵机信号, 其中占空比从百分之五变到百分之二十五的时候, 对应的角度就是从零度变到一百八十度, 然后由舵机内部的减速电机负责把角度对准, 一直到准为止。
在完整的操作流程中, 蓝牙模块仅仅负责完成字符数据的透传任务, 它本身并不去理解那些角度数据到底代表了什么含义。而真正能够看懂具体的指令内容, 并据此生成脉冲宽度调制信号的核心部件, 是主控芯片。
这是一个初学者最容易产生误解的地方。蓝牙设备并不能实现对舵机的直接操作,它的实际作用只是把手机上发出的信息搬运过来,然后放置在主控芯片的面前而已。

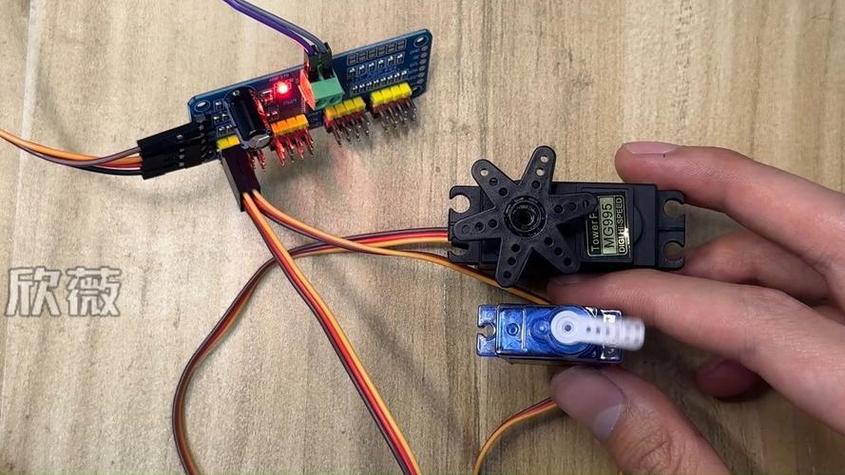

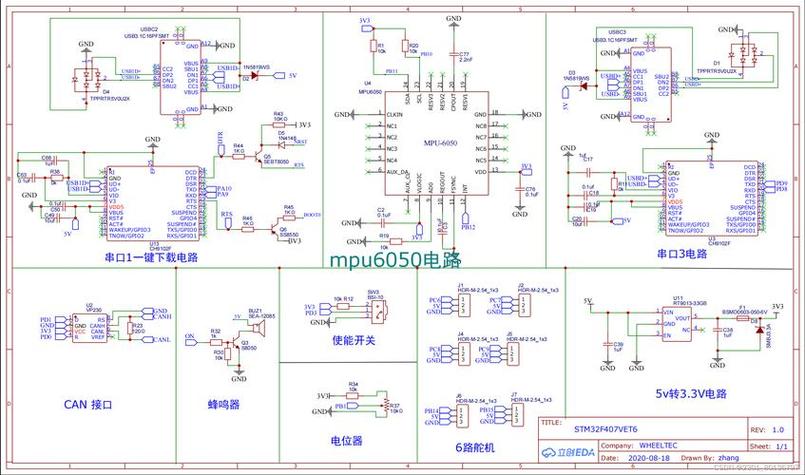

常见接线案例（ + 蓝牙透传模块 + SG90）
以实际制作当中最容易发生问题的典型场景作为例子来说, 这样进行阐述。
把蓝牙模块上面的TX这个端口, 去连接到那个主控设备的RX端口上面, 就举例来说吧, 像这个主控设备它的那个Pin10针脚。
蓝牙模块当中的 RX 信号线, 应该连接到主控芯片的 TX 信号线上。这里的主控芯片比如说是 。具体的引脚位置是 Pin11。
需要将蓝牙模块的VCC引脚和GND引脚连接到外接的5V电源上。这里特别提醒, 一定不要把这些引脚接到板子自带的5V输出口上面。如果接错了, 因为蓝牙模块在运行时的峰值电流会超过20mA。
而板子上的那个稳压器件带的动那么大的电流。所以就会出现蓝牙模块不停地反复重启的问题。同时还会出现舵机丢失控制信号也就是失步的情况。
需要将舵机的信号线连接到主控器的脉宽调制引脚, 这个引脚可以是比如说第九号引脚。
需要将舵机电源线进行连接, 具体的方法是将其与蓝牙模块连接到同一规格的5V电源上。
把舵机的GND引脚, 连接到主控板的GND引脚上哦, 这样就是共地处理了。
常见的故障现象为, 舵机在响起声音的同时就会掉线, 此问题百分之九十的原因是系统未实现共地连接或者电源供电力量不足。需要将蓝牙模块、舵机以及主控板的接地端连接到同一根导线之上, 并且需要单独给蓝牙模块与舵机配置电压为五伏、电流大于等于五百毫安的电源供应器, 这样问题基本上就可以消除。
代码核心逻辑（仅关键片段）
void setup() {
.begin(9600); // 与蓝牙模块一致
.(9); // Pin9输出PWM
}
void loop() {
if (.()) {
int cmd = .read();
if (cmd >= 0 && cmd <= 180)
.write(cmd); // 直接写角度
}
}
用户只需要在手机端进行操作, 也就是打开手机里的蓝牙透传应用程序, 然后把这个程序里面的一个输入框当中填入像45这样的数字, 之后按一下回车键去发送这个指令, 紧接着那个舵机就会自动旋转直到角度达到45度为止, 这样这一个过程所依靠的原理在这里面就已经形成闭环了。
学习行动建议
先去搜索“蓝牙透传模块UART配对比”, 把模块上D针脚和R针脚这两个小开关的拨法搞清楚, 弄清楚TX接TX、TX接RX是如何区分的, 因为90%%的“不通”的情况都是因为没有做对这一步。
再去搜索“SG90 PWM占空比对应角度”这个关键词, 以便更好地理解那些硬性指标, 这些硬性指标包括频率为50Hz、周期为20ms以及高电平持续时间为0.5到2.5毫秒。
我们在搜索栏里输入文字“ 舵机示例”伟创动力舵机，去把这个已经准备好的代码程序给运行起来, 然后换好几个不同的角度数值进去看看伺服电机的具体动作样子。
通过完成这三个步骤, 可以将相关原理、具体的接线方式以及编程的全部代码实现完全理顺和贯通。这样就无需再去观看多达十段的视频内容了。只需要看一段演示即可完成整个实操过程。这段演示视频的时长需要控制在十五分钟之内的时间范围。
核心结论重申：蓝牙串口控制舵机 = 蓝牙透传字符 + 主控解码 + PWM驱动舵机，三段缺一不可。理解这条链路伟创动力，任何品牌、任何型号的替换都不影响原理，动手前把共地和供电处理好，成功率最高。
