是否你也曾碰到如此状况：购得一套二维舵机云台，面对说明书却不晓得该从哪里着手？网络上的视频教程种类繁多，然而要么讲述得过于快速，要么关键步骤被省略。无需担忧，本文为你梳理了超实用的二维舵机云台使用视频教程核心要点，依照下面一步步的指引，你便能轻易上手。

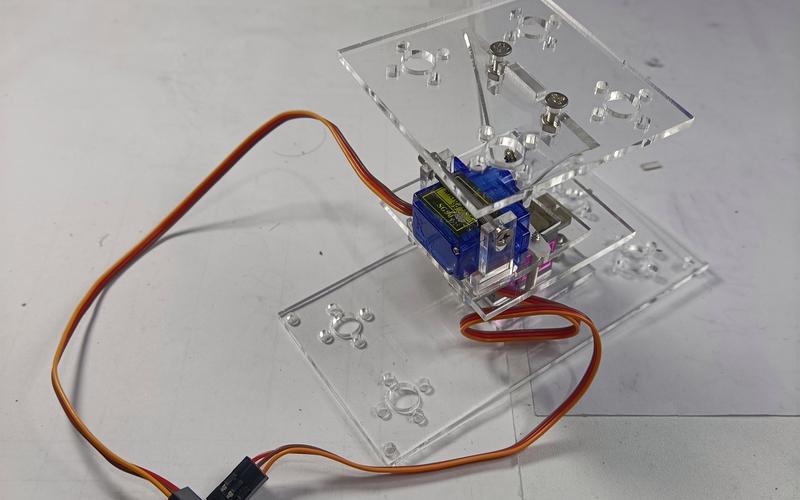

于开始着手观看视频实操以前，你得清楚云台是由哪些部分所构成的。一个符合标准的二维舵机云台涵盖：
两类舵机，其一承担水平方向也就是左右的旋动职责，另一负责垂直方向即上下的俯仰工作。
云台支架：固定舵机的金属或塑料结构件。
驱动模块伟创动力舵机，是那种可用于发送PWM信号或者串口指令的，比如、STM32等，它属于控制板。
电源：通常为5V或67.4V，根据舵机型号确定。
📌 常见情况实例：众多刚入门者发觉云台在接通电源之后，舵机出现抖动现象或者根本不转动，九成的缘由是电源所提供的电量不足。举例来说倘若运用USB接口去给两个具备较大扭矩的舵机供应电力，倘若电流不够充足便会引发异常状况。正确的行为做法是运用独立电源（像是两节18650电池串联起来或者稳压模块）。
按照以下顺序操作，你可以在任何视频教程中快速定位重点：
把水平舵机的信号线，连接到控制板的那个PWM引脚，也就是像D9这样的引脚之处，而垂直舵机则连接到D10。
有两个舵机伟创动力，其VCC也就是红线，将它们并接到电源的正极，它的GND也就是棕线，把这两个舵机的棕线并接到电源的负极，同时还并接到控制板的GND。
常常出现的错误是：忘掉共地这一情况——用于控制的板子的GND，必定要跟舵机电源的GND连接到一块儿，不然的话，信号就没办法正常进行传输。

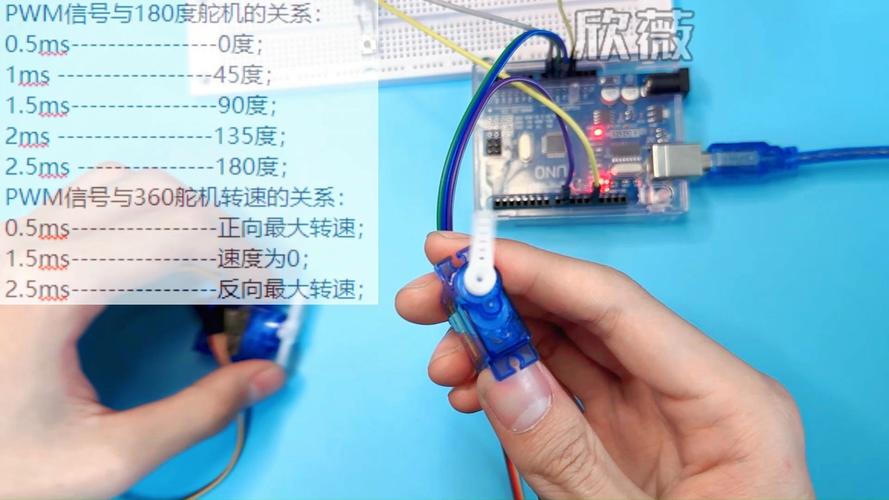

倘若先给舵机通电使其回到零点位置（也就是发送时长为1.5毫秒的脉冲，角度处于90°），之后再去安装舵机臂，要保证舵机臂跟云台支架以垂直状况或者水平状态相对齐。
要将摄像头或者传感器这类负载，安装于云台顶板之上，且重心需尽可能地靠近旋转轴心。
借助 IDE或者类同软件，写入一个简易的舵机扫描程序呐，比如说，水平方向从0°开始朝着180°循环转动，垂直方向固定于90°。
确认两个舵机能独立顺畅转动，没有卡顿或异响。
根据实际需要修改角度范围和转动速度。
若云台有跟随物体的需求，那么就得加入PID控制，而且视频教程里一般会给出完整的代码示例。
将云台安装到机器人或支架上，再次测试全行程运动。
用扎带或螺丝固定好所有线缆，防止运动中被扯断。
1. 如何去判断舵机的好坏呢，在不上电的情形之下，手动去旋转舵机的输出轴，要是能够轻松且没有阻力地转动，那就表明内部的齿轮已经损坏，这常见于塑料齿的舵机，选用金属齿的舵机来用于云台。
2. 以免出现“抖动”情况的诀窍在于，舵机发生抖动往往是由于PWM信号不稳定，或者是电源纹波较大。解决的办法是，在舵机的电源正负极之间并联一个容量为100至470μF的电解电容。
3. 装有水平与垂直的安装模式：水平舵机的轴必然得垂直朝着上方，垂直舵机的轴一定得水平朝着侧方。要是装反了，云台的运动方向即会错乱出错。
需晓得如何运用二维舵机云台，仅需牢记这三条：其一，电源要共地且供电充足；其二，要先使其回零才能去安装臂；其三，要依照“水平→垂直”这个顺序展开调试，任何视频教程都是围绕着这三点来进行的。
1. 马上寻觅一个标题含有“二维舵机云台 从接线到代码”的完整视频，时长在15分钟至30分钟之间为好的。
2. 准备一套基础工具：螺丝刀、杜邦线、万用表（用于测电压）。
3. 依循本文所阐述的5个步骤，参照视频予以操作，当遭遇问题之际，优先对电源以及共地展开检查。
4. 达成之后，试着去更改代码以使云台描绘出“8”字轨道，要是成功了，那就表明你已然彻底掌握。
郑重提醒，不要在同一时间去看多个不同版本的教程，要先完整地跟随着做一遍内容最为详细的那一个。大部分人在30分钟之内就能够使得云台开始转动起来。要是碰到舵机不转动的情况，直接去测量控制板信号引脚的电压，这个电压应该是在0V和5V之间进行跳变的），这是最为可靠的一种诊断方法。
