对于机器人或者自动化项目而言，时常会有这般需求，即同时去操控两块相互独立的舵机驱动板，像实例中的双足机器人的左右腿部分，又或者是双臂协作机械手，再就是两台呈岛分裂立状态的多自由度云台。众多初次着手去尝试的用户会碰到诸如信号干扰、时序错乱以及供电不足等一系列问题。此篇文章是依据实际项目里面所积累的经验，给出了三种已经被验证过的稳定控制方案，并且还提供了完整的接线以及代码逻辑。
制作一台双足步行机器人的小张，其机器人的左腿装有一块舵机驱动板，右腿同样装了一块舵机驱动板，并且每一块板都控制着3个舵机。一开始小张尝试拿着仅仅一块主控板的PWM引脚，去同时驱动这两块板，然而后续出现舵机抖动十分严重，而且动作也不同步的状况。在改用了本文所讲的方法二，也就是串口总线控制之后，相应问题被彻底解决了。
原理是，主控板给每一块驱动板，分配单独的PWM信号引脚，经由分时或者实时中断，输出脉宽调制信号。
硬件连接：

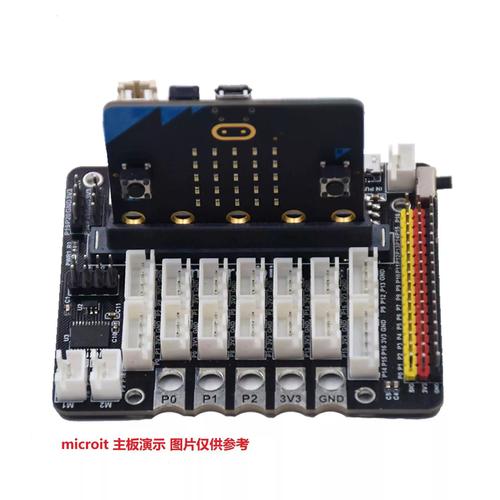

如常见的STM32系列、ESP32系列这类主控板，其GPIO引脚，分别与，两块舵机驱动板的，PWM信号输入端，相连接。
所有驱动板的电源负极（GND）与主控板共地。
每块驱动板独立供电（推荐5V/7.4V，根据舵机规格）。
软件实现（伪代码）：
// 初始化两个PWM通道，周期20ms，脉宽范围500~
(, 20000, 1500); // 通道1接驱动板A
(, 20000, 1500); // 通道2接驱动板B
// 同时设置位置
void ( , ) {
(, );
(, );
}
// 在主循环中每20ms调用一次
while(1) {
(1500, 2000); // 驱动板A中位，驱动板B转到位置
delay(20);
}
注意事项：
对于主控板而言，PWM引脚的数量，要大于或等于2，并且，硬件定时器的资源需充足，如此才能避免因软件模拟PWM而致使的抖动现象发生。
若单块驱动板要去对多个舵机实施控制，那么就得保证驱动板自身拥有多路PWM输出的能力。
信号线长度建议<30cm，过长需加屏蔽或使用差分信号。
适用场景：舵机数量少、对同步精度要求不高（误差<1ms）、硬件资源充足的DIY项目。
其原理是，运用串口总线舵机驱动板，像那种支持TTL或者RS485协议的，借助地址去区分不一样的驱动板。主控板只要拥有一个串口伟创动力，就能够同时对256块板进行控制。
硬件连接：
作为主控板的TX，其需要与所有驱动板的RX进行并联，同时，作为主控板的RX，它要和所有驱动板的TX并联，并且要留意电平匹配情况，3.3V/5V是需要进行转换的。
针对每一块驱动板来说，都是要去设置独立的地址，比如说，驱动板A的地址是0x01，而驱动板B的地址是0x02。
供电仍独立，但总线GND统一。
软件实现（以常见串口指令集为例）：
// 发送指令：地址+命令+数据+校验
void ( , , pulse) {
cmd[8] = {, 0x03, , pulse>>8, pulse&0xFF, 0x00, 0x00, 0x00};
// 计算校验和（异或或CRC，依驱动板规格）
cmd[6] = (cmd, 6);
(cmd, 8);
}
// 同时控制两块板上的1号舵机
(0x01, 1, 1500); // 驱动板A的1号舵机中位
(0x02, 1, 2000); // 驱动板B的1号舵机转到
优势：
仅占用2个主控引脚，可控制大量驱动板。
支持反馈（角度、温度、电压），便于闭环控制。
抗干扰能力强，适合长距离（RS485可达1000米）。
常见问题解决：
指令无响应呀或者丢包啦：要去检查一下波特率是不是一致呢（常用的是9600、），而且还要看地线有没有连接哦。
串口出现冲突情况，不要于同一总线上将不同电平，像3.3V和5V那样进行混合，要添加电平转换芯片。
能够在高速多轴机器人中适用的原理是，借助CAN总线也就是 Area 的多主竞争仲裁机制，达成微秒级同步控制。
硬件要求：
主控板要进行集成，集成的对象是CAN控制器，像 /F4系列这种，或者是外接模块。
舵机驱动板支持或自定义CAN协议。
软件框架：
// CAN消息ID分配：高字节为驱动板地址，低字节为舵机ID
(0x01<<5 1, data, 8); // 发送给驱动板地址1，舵机1
(0x02<<5 1, data, 8); // 发送给驱动板地址2，舵机1
适用场景：四足机器人、工业机械臂、多轴同步运动（误差<50us）。
无论选择哪种方案，以下三条原则遵守：
1. 电源容量方面，进行计算总电流，单舵机堵转转电流乘以舵机总数再乘以驱动板数量，要运用单独稳压模块，千万不要从主控板获取电力供应。
2. 时间顺序隔离：在PWM方案里，运用硬件定时器中断，而不是使用delay()，以此防止一个通道的延迟阻碍另一个通道。
3. 信号共地，所有驱动板的GND得跟主控板GND进行单点连接，不然舵机就会出现随机抖动的情况。
1. 第一步骤：去确认一下你手上所拥有的舵机驱动板能够支持的通信接口，去查看规格书中的“控制方式”这个章节。常见的接口包括：PWM、UART(TTL)、RS485、CAN。
2. 第二步：根据项目需求选择方案：
仅24个舵机、对同步要求低 → 方案一（PWM直连）
4个以上舵机、需要状态反馈 → 方案二（串口总线）
高速高精度、工业环境 → 方案三（CAN总线）
3. 第三个步骤如下，要依据本文里的接线图去搭建电路，接着进行单板调试这个过程，在确认每一个驱动板能够独立开展工作之后，然后再实施并联控制。
4. 第四步：运用示波器或者逻辑分析仪，去查看PWM波形是不是稳定的，查看串口指令是不是完整的。
的结论是这样子的，同时去控制两块舵机驱动板的关键要点在于“通信协议的选择”以及“电源的隔离”这两方面。优先去选用串口或者CAN总线的方案伟创动力舵机，这样便能从根源处避免信号干扰的情况以及引脚不足的问题出现。按照上面所述的步骤进行操作，在30分钟之内就能够达成稳定同步控制的效果。
