于日常日子当中，不管是小型教育机器人轻轻地拿起一支笔，又或是自动化生产线上机械臂精确地分拣零件，其背后都少不了一个关键部件，那便是舵机，它承担着将电信号转变为精确的角度转动的职责，进而驱动机械臂的关节，本文会以这些常见场景当作例子，深入剖析舵机使机械臂动起来的完整原理，并且提供能够直接执行的操作指南。
实质上，舵机达成机械臂转动的情形是这样的：它先接收控制信号，接着内部电机开始旋转，随后减速齿轮组将扭矩予以放大，之后输出轴停留在指定角度，带动机械臂连杆产生运动。
一个标准舵机由5个核心部件构成：
直流电机：提供原始旋转动力。
减速齿轮组：降低转速，提高输出扭矩（通常可放大几十倍）。
控制电路板：解析输入信号，驱动电机转动。
位置反馈电位器：实时检测输出轴当前角度，并反馈给控制电路。
与机械臂连杆直接连接的输出轴，输出转动存在角度，其角度常见范围为0°至180°或者0°至270°。
闭环控制流程是这样的，控制电路在收到“转到θ度”的指令之后，会驱动电机进行正转或者反转，与此同时，电位器会持续不断地回传当前角度。当角度抵达θ度的时候，电路就会停止电机，此时输出轴会被锁定在该位置上。正是这一机制能让舵机精准地停留在任意所需角度，进而驱动机械臂做出抬臂、旋转、抓取等动作。
舵机转动的角度伟创动力，全然是由输入信号的高电平时间，也就是脉宽来决定的。这可是达成精确控制的核心数据呀，请一定要遵循下面的标准：
进行操作验证时，要运用单片机（像是）或者舵机测试仪，输出周期恒定为20ms、高电平时间处于上述范畴以内的连续脉冲，如此一来，舵机输出轴便会马上转到相应角度。您能够先开展空载测试，针对0°、90°、180°这三个点进行测试，在确认舵机响应正常之后，再将其安装到机械臂上。

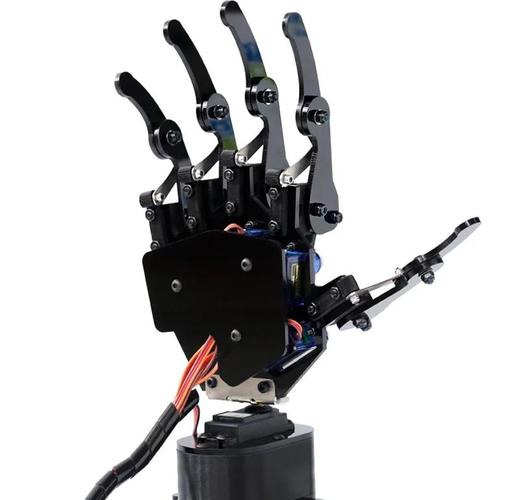

用于控制的舵机，其那需要输出动力的轴伟创动力舵机，是直接固定在机械臂有着能进行旋转动作的关节部位的。倘若舵机进行转动，转动的角度为α度，与之相连的、和这个机械臂关节有关的连杆部分，就会相应地跟着摆动α度。对于那种有着多个关节的机械臂而言，处于末端位置、承担特定工作的执行器，比如夹爪，它在空间里所处的位置，是由每一个关节处舵机角度相互组合之后进而决定的，而此类情况所涉及的概念，被称作运动学正解。
实用实例是，有一个呈现两段状态的机械臂，基座部位的舵机负责操控整个臂进行水平方向旋转工作，可在零度至一百八十度这个范围之内，肩部位置的舵机则是用来管控第一段臂做上下进行摆动动作的，摆动范围为零度至一百八十度。要是基座舵机被设定为九十度，之后肩部舵机被设定为四十五度，那么末端夹爪就会朝着正前方稍微偏上的位置去指。您能够借助一个一个地逐渐调整舵机角度的方式，去观察末端位置产生的变化，进而就能够快速地领会角位之间连通的关系。
按照以下顺序操作，可确保机械臂安全、准确地运动：

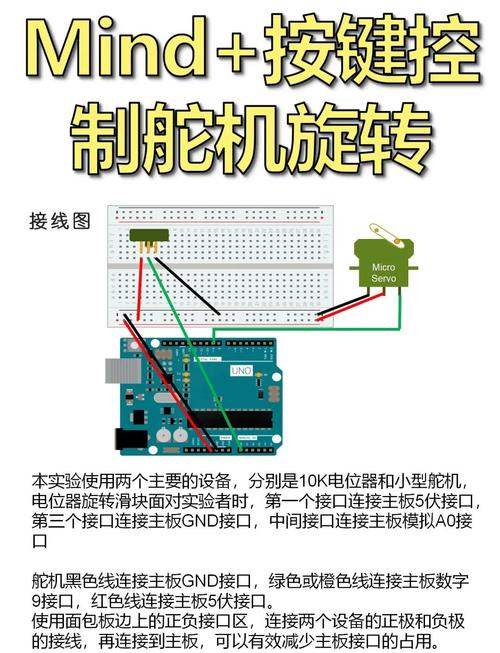

1. 电源连接
舵机的红色线，要连接到5V至6V的直流电源上，需留意，当多个舵机同时运行工作时，总的电流有可能会超过2A，这种情况下需要采用独立的稳压电源，并且严格禁止仅仅是通过控制板来进行供电的。
棕色/黑色线接 GND。
橙色/黄色线为 信号线，接控制器的PWM输出引脚。
2. 信号生成（以伪代码为例）
// 设定PWM参数：周期20ms，高电平时间1.5ms（对应90°）
(周期=20ms, 高电平=1.5ms);
进行实际编程期间，直接去调用舵机库函数，像 servo.write(90) 这种，在底层会依循自动的方式生成正确无误的 PWM 波形。
3. 角度校准
，把舵机输出轴调节到九十度，也就是中立点，接着，将机械臂关节放置在中间位置，之后，紧固连杆。
按顺序对0°进行测试，接着测试45°，再测试90°，然后测试135°，测试180°，使用角度尺来确定实际转动是不是和指令相符。当偏差超出±3°的时候，要检查电源电压或者更换舵机。
4. 运动平滑性处理
要防止直接进行那种跨度极大角度的跳跃情形（像是从0°一下子就跳到180°这样），采用循环渐进的方式来逐个增加角度，举例来说每次增加1°，并且每次增加角度后要延时15ms，不然的话机械臂就会出现剧烈的抖动状况，甚至会致使齿轮遭受损坏。
再一次强化说明，舵机达成机械臂转动的根基原理，是PWM信号高电平时间跟输出轴角度之间精准的一一对应关联，借助闭环反馈控制来保证定位精确。任何偏离这种对应关系的控制方式均不能够使机械臂正常运作。
立即行动建议：
1. ，要准备一个符合标准的舵机，像SG90或者MG995这种，然后，再准备一套简易的机械臂套件。
2. 按照本文第四部分的步骤完成接线和单舵机角度测试。
3. 成功操控单个舵机使之转动之后，把这个处于完成转动状态的舵机安装到机械臂的关节位置之上，接着编写程序，按照顺序逐个驱动每一个关节，随后观察机械臂末端所呈现出来的轨迹。
4. 遇到抖动或偏差时，对照第五部分表格逐一排查。
借助上述从原理起始直至实操的完整闭环模式，您已然掌握了舵机驱动机械臂的全部关键知识要点。即刻着手进行测试，您将会目睹机械臂依据您下达的指令精准无误地运动。
