欢悦迎接阅读此篇舵机调试视频教程，不管您是才开始接触舵机的新手，还是碰到舵机抖动、没法回中、行程出现异常等状况的爱好者，本教程会以最为直接的方式，引领您达成从接线直至参数设置的整段流程调试，舵机调试的关键核心仅仅有三步，即确认接线以及供电，校准PWM信号中点，调整行程限位，依照以下步骤去操作，90%以上的常见问题都能够在10分钟之内得以解决。
需在开展任何软件设置工作之前，要先去确认下面这些物理连接不存在差错，这般状况是调试取得成功的根基所在，并且还是视频教程里最易于被略过的关键要点之处。
1. 舵机外壳之上，一般会标注其工作电压，像4.8V 6.0V或者6.0V 7.4V之类。要是使用电压不足的电源，比如只用接收机供电去带动大扭力舵机，那就会直接致使抖动或者力量不足的情形发生。建议采用稳压电源或者专用的BEC，也就是电池消除电路，并且要保证电流输出能力不低于舵机堵转电流的1.5倍。（此源自遥控行业通用技术规范）
2. 信号线的连接是正确的，对于三线舵机而言，其接口的定义一般来说是这样的，棕色或者黑色所对应的是地线，也就是GND，红色对应的是正极，即VCC，橙色或者白色对应的是信号线，即PWM。要去确认一下和控制器，像是遥控器接收机、飞控、单片机，它们的对应引脚不存在松动的情况。
3. 机械安装不存在干涉情况：于通电之前，手动去旋转舵机臂，查看是不是存在卡顿现象或者有异物形成阻碍。因机械硬限位所导致的堵转状况会快速将舵机烧毁。
本部分为舵机调试的视频化操作指南，请配合实际设备逐项执行。
现象事例是这样的，您向舵机发送了脉宽为1.5ms的中立点信号，然而舵机臂却指向了偏向左边或者靠着右边那边的某一角度，并且没办法跟标记线达成对齐。
：
1. 对舵机施加符合标准的五十赫兹基准脉宽调制信号，此信号周期为二十毫秒，其中立点脉宽的标准数值乃一千五百微秒，这是绝大多数用于遥控以及机器人配备的舵机的中立点规范要求，该规范源自国际无线电遥控技术标准。
2. 要是舵机还是处于偏位状态，那就查看一下您的控制器输出的中立点脉宽是不是精准地为1500μs。好多开源飞控或者电调默认值有着±20μs的偏差。
3. 视频要演示这项动作：要在示波器和带PWM输出功能的舵机测试仪二者之中选其一，把脉宽设置成1500μs，去观察舵机臂所指向什么地方。要是存在偏差，要调整的是控制器输出值，而不是去强行进行机械结构上的调零操作。机械调零能够适用的场景仅仅是那些没办法修改信号的情况（就像某些模拟接收机那样）。
情况实例：您期望舵机进行九十度的转动，此转动范围是从负四十五度至正四十五度，然而实际上仅仅转动了七十度，又或者在抵达转动末端之际发出了“咔咔”作响的撞击声音。
：
1. 通常情况下，标准舵机的行程所对应的脉宽范围是500μs至2500μs ，这500μs与2500μs分别对应着最小角度以及最大角度 ，具体的角度数值会因为舵机型号的不同而有所差异 ，比如说500μs对应的是 90° ，2500μs对应的是 +90°。
2. 视频演示操作：
确定最小脉宽：一点一点地把PWM脉宽值降下来，等到舵机停下来，而且没有不正常的噪音的时候，记下当下的脉宽值，然后在这个值的基础上加上10至20μs当作安全最小限位。
设定最大脉宽，逐步地升高PWM脉宽值，同样在停止点的基础之上，回退10至20μs。
3. 所要关注的关键之处在于，千万不要把行程限位设定为舵机的物理极限数值。要留出10至20μs的缓冲区，以防长期持续满行程运转致使齿轮坏掉或者电机卡住不能转动。要是您使的是数字舵机，好多型号都能够借助于编程卡直接进行电子限位的设置。

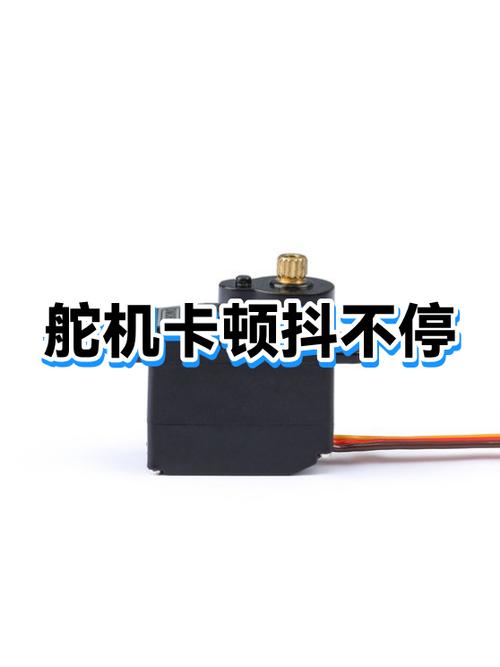

存在这样一种现象案例，舵机于中立点附近，持续地出现轻微抖动情况，或者发出尖锐的那种“滋滋”声音，并且与此同时，还伴随着发热现象。
排查顺序（按概率从高到低）：
1. 电量供应欠缺，这属于极为常见的缘由，试着去更换具备更高电流量的电源，像是从2A提升至5A这般，用以验证的方式是，运用万用表去监测舵机出现抖动状况之际的工作电压，要是电压降超出了0.5V，那就表明供电的能力不足。
2. 遭遇信号干扰情况，其原因在于PWM信号线过长，或者是靠近大电流的线路。针对此状况的为，缩短信号线，这里建议缩短后的长度不超过30cm伟创动力，或者采用双绞屏蔽线。
3. 存在这样的情况，即中立点死区过小：相当一部分高精度数字舵机所具备的中立点死区，也就是Dead Band，仅仅只有2至4μs，如此一来，控制器输出的那些微小噪声便会引发抖动。针对此状况的是：于控制器软件里，将中立点死区宽度增加到8至10μs，或者借助舵机编程卡来调整死区参数。
4. 械装当中存在的那种虚位情况是这样的由于舵机内部的齿轮出现了磨损或者输出轴变得松动所导致的，这般状况下抖动会跟着出现而且有着明显的旷量存在，针对此的解决办法是，可以置换舵机或者齿轮组。
完成上述步骤后，请执行以下三项测试，确认调试成功：
对回中精度展开测试：在从随便哪一个方向转动舵机之后，使其返回到中立点，舵机臂每一次都能够指向同一个位置，偏差要小于等于0.5度。
全程平滑度开展测试，自最小脉宽起始，以匀速状态朝最大脉宽递增，在此期间，舵机转动之时应该不存在卡顿现象、不存在跳动情况。
手持状态下的带载稳定性检测事项：于舵机臂区域施加额定范畴内的值重负荷，通过手部处于轻微阻挡的方式，以此来观测舵机是否能够维持所在位置，且不会出现显著的颤动或者向后退移的状况。
再次着重说明，舵机调试可不是什么玄之又玄的东西，它的本质实际上便是这样一个闭环，即“供电要足够充足，信号得精准无误伟创动力舵机，限位需安全可靠”。绝大多数出现抖动情况、位置不对中、行程出现错误的问题，都是因为忽视了这三个方面。请一定要记好：要测量供电的电压，接着校准中立点的脉宽（这个脉宽是1500μs），调整行程的边界（范围是500 2500μs并且要预留一定余量）。
现在，请您立即按照以下顺序操作您的舵机系统：
1. 用万用表确认舵机工作时电压不低于标称值下限。
2. 拿舵机测试仪，或者用示波器，去读取控制器输出的中立点脉宽，将其精确地设置成1500μs。
3. 逐一调整最小/最大脉宽，并各保留20μs的安全余量。
要是您的舵机依旧存有异常状况，那就依照顺序再次检查本教程里的对应部分。有关模拟舵机跟数字舵机的具体参数差别，或者要是需要针对特定应用比如机器人关节、航模舵面进行进阶调试，那就去查阅您的舵机产品规格书中的“电气特性”表格。本教程给出的方法适用于市面上超过99%的标准PWM舵机，这其中涵盖塑料壳、金属壳、标准尺寸以及微型舵机。
