SD5舵机接线图解:三步搞定电源与信号线

发布时间: 2026-04-03

有着不少用户,于首次运用SD5舵机之际伟创动力伟创动力舵机,因接线接错致使舵机出现不转动、产生抖动乃至被烧毁的状况。最为常见的差错是将电源的正负极接反,又或是信号线接错了通道。此文会依据标准舵机接口规范,给出SD5舵机完整的接线步骤以及验证方法,以保证您一次就能够成功。

01SD5舵机标准线序识别

SD5舵机,通常会引出三根导线,其颜色以及功能的对应情况是这样的(按照国际RC舵机通用标准来):

导线颜色 功能标识 接线对象
红色 VCC(电源正极) 连接+5V DC稳压电源
棕色或黑色 GND(电源地/负极) 连接电源负极及控制器共地
橙色或黄色 PWM信号线 连接控制器的PWM输出引脚

验证其来源,此线序是契合JST ZH 1.5mm接口标准的,并且与、JR等主流舵机所通用的定义相符合,SD5舵机产品的数据手册同样是采用这一规范的。

02分步接线操作流程

按照以下步骤操作,可最大限度避免损坏:

步骤1:准备电源

运用稳压直流电源,将输出电压设定在4.8V至6.0V的范围之内,此范围为SD5舵机额定工作电压。

最大输出电流给出的建议是,不低于1A。单台舵机堵转的时候,峰值大约是0.8A。

至关重要的警告:严格禁止利用7.4V以及超过7.4V的锂电池直接进行供电,不然的话就会致使舵机内部的驱动电路被烧毁。

步骤2:连接电源线

将舵机的红线连接到电源正极(+)。

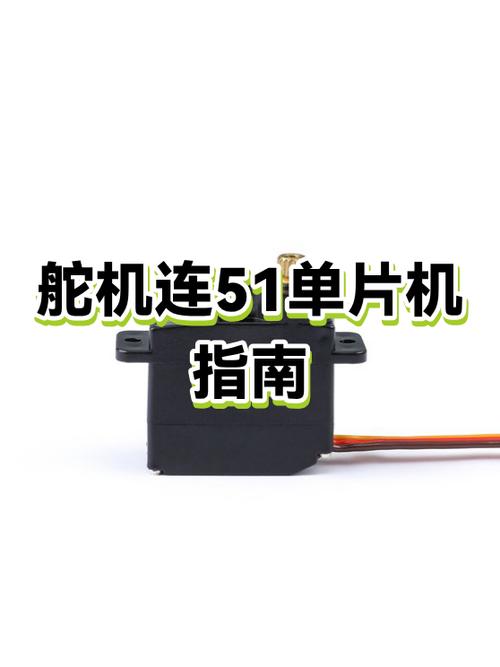

sd5舵机接线_舵机连接线_舵机接线

将舵机的棕色/黑线连接到电源负极()。

并同,赋予那同等电源负极朝着您的控制器(像 、STM32 之类)的 GND 引脚共同进行地域连接。此乃信号稳定所需的必要条件。

步骤3:连接信号线

连接舵机的橙/黄线,使其连至控制器的一个PWM输出引脚,比如的D9引脚,于此。

确认控制器与舵机共地后,即可上传测试程序。

03接线后的功能测试方法

接线完成之后,要运用以下这般简单代码(以作为示例),去验证接线究竟是否正确:

#
Servo ;
void setup() {
  .(9);  // 信号线接D9
  .write(90);  // 让舵机转到中位
}
void loop() {}

预期结果:舵机应转动到约90°位置并保持。

如果出现以下问题,对应

现象 最可能原因 解决方法
舵机完全无反应 电源未接通或正负极接反 检查红色线是否接正极,棕色线是否接负极;测量电源输出
舵机抖动或乱转 信号线接触不良或未共地 检查橙/黄线插头是否牢固;确认控制器GND与电源GND已连接
舵机只向一边转且发热 信号线错接到VCC或GND 断开电源,重新将信号线接到PWM引脚
舵机有异响但不转动 供电电压过低或电流不足 提高电源电流至1A以上,或更换电池

04常见接线误区与避免方法

根据大量用户反馈,以下三个错误导致90%的SD5舵机损坏:

1. 电源电压超过6.0V

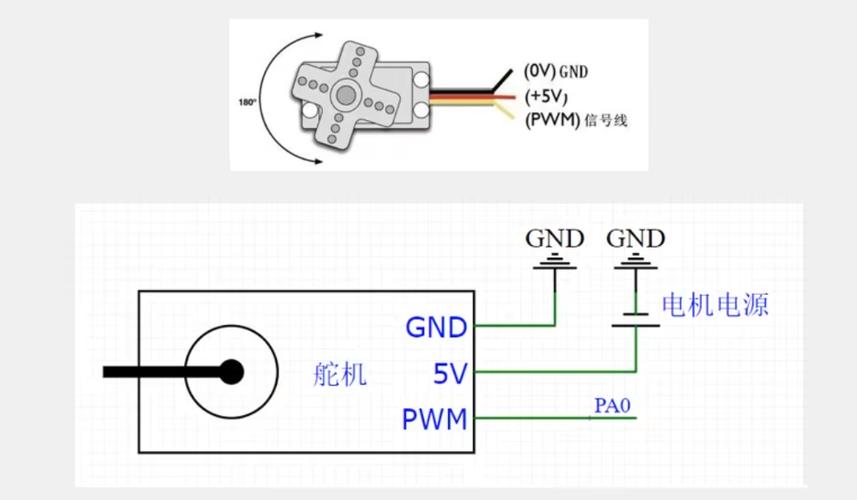

舵机接线_sd5舵机接线_舵机连接线

一定要运用稳压模块,像是降压板这种,把电压降低到5V。

2. 在舵机转动时插拔信号线

→ 每次接线、换线前关闭电源。

3. 多个舵机共用一根细导线供电

每一个舵机,都要单独去引线,引到电源接线的端子那里,或者,使用粗线,这种粗线起码得是AWG22以上粗细规格的

05核心结论与行动建议

重新再次地强调突出核心的要点:SD5舵机进行接线时仅仅存在着三个关键的要点之处——红色的线体连接到正极之上、棕色的线体连接到负极之上、橙色的线体连接到PWM信号之上,并且其连接要与控制器实现共地的状态。任何一个单独的点出现了错误状况,都会致使舵机没有办法正常地开展工作,或者造成永久性质的损坏。

行动建议

① 接线前用万用表确认电源输出电压为5V;

② 按照“先接电源→再共地→接信号线”的顺序操作;

③ 首次进行上电操作的时候,手不要去接触舵机,先仔细观察3秒钟,看看有没有异味,有没有出现异常发热的情况,之后再继续开展测试。

将本指南予以保存,下次进行接线之时,按照步骤去进行核对 ,如此便可以避免最为常见的烧毁事故的发生。
