当你获取到一个标准舵机，它常见于机器人、航模、智能车之中，其尾部引出的三根线乃是它的三个接口。这三根线分别为：电源正极，也就是红线；电源负极或者地线伟创动力，是棕线亦可是黑线；信号线，是橙线或者黄线。正确连接这三个接口是舵机能够正常工作的前提条件，若接反或者接错，那很有可能导致舵机不转动、出现抖动现象甚至有可能被烧毁。
要留意，极个别的微型舵机线的顺序或许不一样，然而上面所说的三种颜色的规则适用于市面上超过百分之九十五的常见舵机，像SG90、MG995、这类。

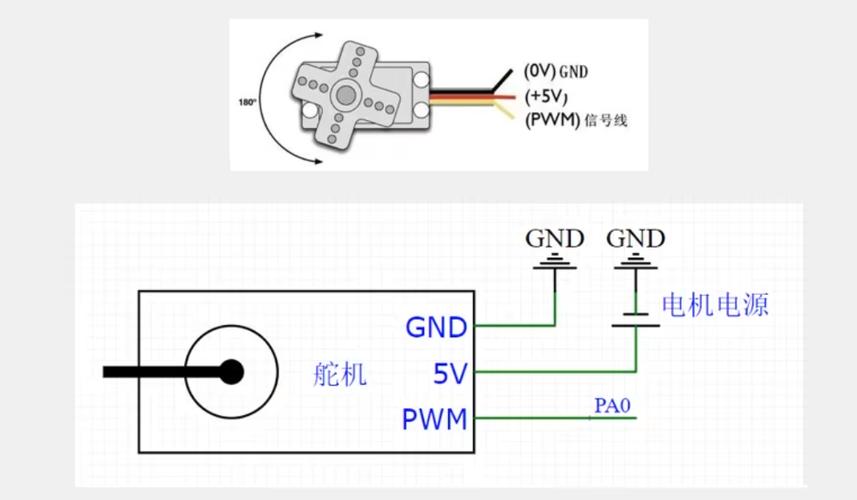

1. 倘若你手上具备一个标准舵机以及一个开发板，2. 那么正确的接线步骤像下面这样呈示：
1. 从电源正极（红线）出发，连接到外部5V电源，或者连接到的5V引脚（此仅限用于小电流舵机的情况）。要是舵机扭矩比较大的情形下，需单独使用5V电池来供电，并且要把电池的负极和控制板的GND相连接。
2. 电源负极（棕/黑线） → 接的GND引脚。

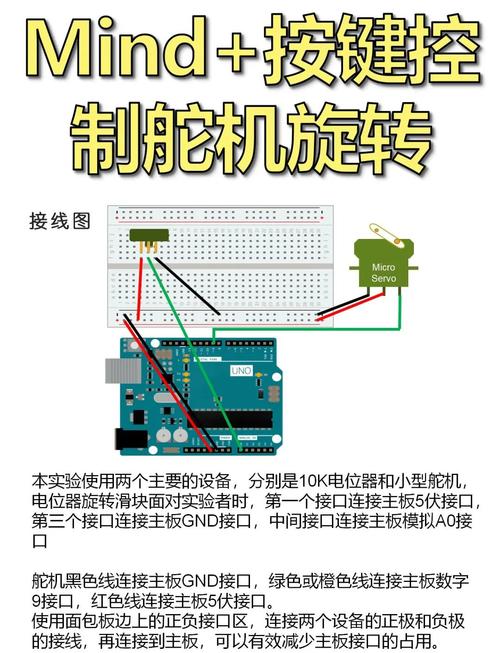

3. 用于信号传输的线，也就是颜色为橙与黄相间的那种线伟创动力舵机，要连接到设备的以特定数字命名作为标识的引脚，像是代表序号为九的那个引脚。
常见错误示例：众多刚开始学习的人仅仅是将信号线跟正极连接上，却忘掉去连接负极（GND），最终舵机根本没有任何反应。这是由于缺少回路的缘故，信号不能够被识别。三个接口当中缺少任何一个都不行。
在关于航模亦或车模所涉及的范畴之内，舵机是以径直插入接收机这种方式进行操作的。接收机其每一个通道所具备的插槽一般而言是有着三针的，其中最外侧（或者是处于中间位置）那一根针是被定义为正极的，而外侧的那根针则被认定为负极，靠近“S”标记的那根针是作为信号线存在的。当进行插入这个动作的时候需要留意：
颜色呈深色的线，也就是那种棕或者黑的线，它对应的可是负极，一般情况下是朝着接收机的外侧一边的，或者是朝着标有“”这个标记的那一侧的。
红色线对准中间或标有“+”的一侧；
橙色/黄色线对准标有“S”或“~”的一侧。
倘若插反，舵机就不会开展工作，不过通常不会立即被烧毁，因为接收机具备防呆设计。要是使用并非标准的排线，那一定要先去核对定义。
倘若你获取到一个出处不明的舵机，其导线颜色兴许并非标准的红与棕以及橙，那就依照以下方式去判别：
1. 使用测电阻法（此方法最为可靠），借助万用表的电阻档，分别去测量三根线两两之间存在的电阻，会发现其中电阻测得最小的那一对线与电源正极和负极相对应（这是因为电机线圈的内阻是非常小的），而剩余的那根线即为信号线。
2. 以观察电容的方法来看，在电源处于正常供应状态时，其正极与负极之间，一般情况下会并联接入一颗容量较小的电容，该电容主要是用于对电源进行滤波处理，处于这种连接状态下，借助电容档就能够测量得出相关数据。
3. 采用实验法（此方法具有低风险），预先做出假设：将深色的线认定为负极，把处于中间颜色的线当作信号线，把另外一根线确定为正极。运用5V电源串联一个100Ω电阻去触碰正负极，要是舵机内部发出轻微声响，那就表明极性是正确的；要是没有任何反应，那就交换正负极再次进行尝试。
红线 = 能量来源（供电）
棕/黑线 = 能量回路（接地）
橙/黄线 = 指令通道（信号）
不管舵机的品牌怎样不同，型号有何差异，尺寸发生何种变故，这三个接口的功能定义都是通用的。你只需牢记：给红线与棕线之间施加额定电压，与此同时给信号线一个频率50Hz的PWM脉冲，舵机便会转动至指定角度。
1. 接线前：用手机拍下舵机导线颜色，对照本文表格确认线序。
2. 处于供电状态时，先是连接负极，也就是GND，接着连接正极，即VCC，之后才去连接信号线。而在拆线的时候则是相反的顺序，先来拆开信号线，然后拆开正极，拆开负极。
3. 在进行测试之际，运用低电压，例如4.8V，以及简单的PWM代码，像是让舵机每隔1秒在0°与90°之间进行摆动来加以验证。在确认其能够正常运作之后，才进一步升高电压或者接入复杂系统。
4. 要是舵机出现抖动或者不归零的情况，那么，百分之九十九的缘由是电源功率不够充足，尤其是在多个舵机并联的时候。在这个时候，需要单独使用电池来供电，并且要与控制板实现共地，也就是把电池的负极连接到控制板的GND。
谨记牢记：不管是何种舵机，都需认准那三色线，红色代表正极，棕色代表负极，信号为黄色（橙色），还有共地供电这一点千万不能忘。依据此口诀方法进行接线，如此一来你的舵机便能够马上动起来。
