舵机驱动开发实战指南:原理、接线与代码示例

发布时间: 2026-04-03

为您在这里呈上一套具备完整性的舵机驱动开发实际操作办法,它所包含的范围是从进行选型开始,接着到实现接线,一直到完成编程调试的整个流程。不管您是头一回接触舵机,又或者是期望去解决像抖动、失控这类常见问题,只要依照本文当中的步骤来开展操作,便能够顺利达成驱动开发。

01核心结论:舵机驱动的本质是PWM信号控制

舵机也就是伺服电机,它是通过接收特定周期以及脉宽的PWM也就是脉冲宽度调制信号伟创动力舵机,以此来决定输出轴的角度的。标准舵机的工作周期是20ms也就是50Hz频率,高电平脉宽在0.5ms至2.5ms的范围对应着0°至180°或者是90°至+90°的转角。只要您的控制器能够产生符合此规格的PWM信号,那么就能驱动舵机。

数据的源头是,通用舵机技术规范里的内容,此规范参考了IEC 6180071伺服驱动标准。

02开发前准备:确认您的舵机类型与参数

舵机分为三类,请根据实际型号确认驱动方式:

类型 控制信号 电源电压 典型应用
模拟舵机 50Hz PWM,脉宽0.5~2.5ms 4.8V~6.0V 航模、小车
数字舵机 更高频率PWM(可接受300Hz以上),响应更快 4.8V~7.4V 机器人关节
连续旋转舵机 脉宽1.5ms停转,<1.5ms反转,>1.5ms正转 4.8V~6.0V 轮式驱动

关键操作是,查看舵机标签之上的,电压范围以及工作角度,并且严禁超压进行供电。

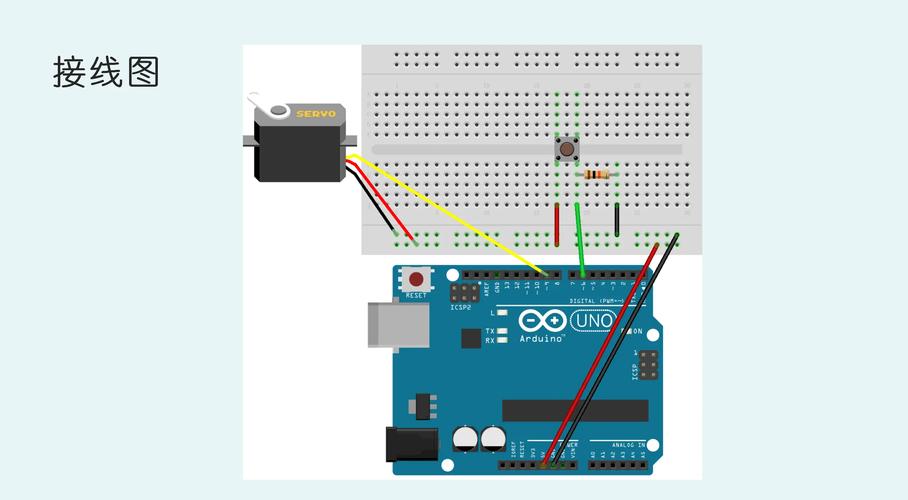

03硬件接线步骤(以最常见3线舵机为例)

舵机引出三根线,其中一根是棕色或者黑色用作地线GND,一根是红色用作电源VCC,还有一根是橙色或者黄色用作信号线PWM。

1. 把舵机的GND,跟控制器(像、STM32、树莓派)的GND相连,这种相连被称作共地连接。稳定输送信号的前提条件,正是这样的共地连接。

2. 供电连接过程如下:,将舵机VCC接入独立的稳压电源,该稳压电源的范围为5V/6V;或者,把舵机VCC接至控制器的5V输出处。需要留意的要点是:当驱动多个舵机时,一定要采用外部电源为其供电,绝对不可以依赖控制器的USB电力供应,不然的话,就会引发重启现象或者造成烧毁的后果。

3. 信号连接,要把舵机的信号线,连接到控制器的PWM输出引脚,比如说,连接到像那样的9号引脚

有这样一个常见错误案例,开发者运用开发板USB供电直接去驱动两个以上的标准舵机伟创动力,由此使得那开发板频繁反复进行复位操作,正确的做法是,采用7.4V锂电池降压至6V,或者运用稳压模块单独供电。

驱动开发舵机的优缺点_舵机驱动开发_驱动舵机用什么芯片

04编程代码示例:让舵机转到指定角度

以下给出最为通用的代码,它适用于超过90%的标准舵机,您仅仅只需去修改角度值就行。

#
Servo ;  // 创建舵机对象
void setup() {
  .(9);  // 信号线接在9号引脚
  // 若舵机抖动,可添加:.(1500);  // 初始位置中位
}
void loop() {
  .write(0);    // 转到0度
  delay(1000);         // 保持1秒
  .write(90);   // 转到90度
  delay(1000);
  .write(180);  // 转到180度
  delay(1000);
}

对于非平台(STM32/ESP32),核心原理不变:

设置定时器产生50Hz(20ms周期)PWM

调节比较寄存器数值:脉冲宽度等于,角度除以一百八十之后,再乘以二点零毫秒,随后再加上零点五毫秒。

90°所对应的脉宽是1.5ms,占空比等于1.5ms除以20ms,其结果为7.5%。

05高频问题与(开发中90%会遇到)

问题现象 根本原因 解决步骤 |

由三条横线,依次排列,形成的,一种图案,是这样的,||||。

舵机丝毫没有出现转动的情况,这是由于供电不足造成的,或者是信号没有连接导致的,要去测量VCC与GND之间的电压,这个电压需要大于或等于4.8V。

2. 用示波器/逻辑分析仪检查PWM信号是否存在 |

舵机出现剧烈抖动的情况,电源纹波大或者PWM频率不准确了,要在舵机电源两端并联220μF至1000μF的电解电容。

2. 确认PWM周期精确为20ms |

驱动开发舵机的优缺点_舵机驱动开发_驱动舵机用什么芯片

转动的角度存在不准确的情况,脉宽的范围和舵机的规格匹配不上,调用.(500)至2500进行手动校准

旋转舵机连续着无法停止,没有发送1.5ms的中位信号,发送脉宽是1500μs的持续PWM

06进阶开发要点(多舵机同步控制)

当需要同时驱动多个舵机(例如六足机器人),请遵循:

那种外置的电源,针对每个舵机,是按照堵转电流在0.5A至1A这个范围去计算,然后要挑选出总电流为2倍以上数值的电源

分成各个组别的电容,每一组存在两至三个舵机共同使用一个大电容,这个大电容的规格是1000μF 16V,放置的位置是尽量靠近这些舵机的地方。

时分错开排列分布:于代码以内规避同时去调动write(),变更为逐个顺次写入角度之处境,相互间隔5ms以上的时长,以此来防范瞬时电流出现尖峰情况。

07行动建议:立即验证您的第一个舵机

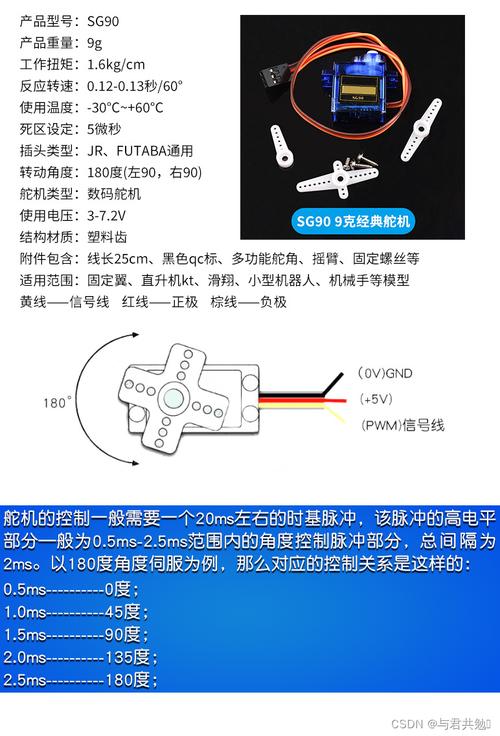

1. 最小系统测试,要使用一块 Uno,还要用到一个标准舵机,比如SG90,另外需要一个5V/2A手机充电宝,把它拆出5V输出后搭建测试电路。

2. 烧录代码,上传第四节示例代码,观察舵机,是否依次转到0°,是否依次转到90°,是否依次转到180°。

3. 若成功:说明您的驱动开发环境搭建正确,可进入具体项目开发。

4. 要是遭遇失败,那就依据第五节的排查表,一项一项地去进行检查,特别着重于测量电源电压以及共地连接。

核心观点重复:舵机驱动的根本是精确的50Hz PWM信号和充足的独立供电。只要这两个条件满足,任何控制器都能稳定驱动舵机。

依据本文的操作步骤来进行操作,您能够在30分钟之内完成从初始状态到第一个舵机实现转动的开发。对于属于工业级别的或者是那种具有特殊协议的舵机,例如 S.Bus、CAN总线舵机,需要去查阅与之对应的数据手册,不过基础的PWM调试方法依旧是适用的。
