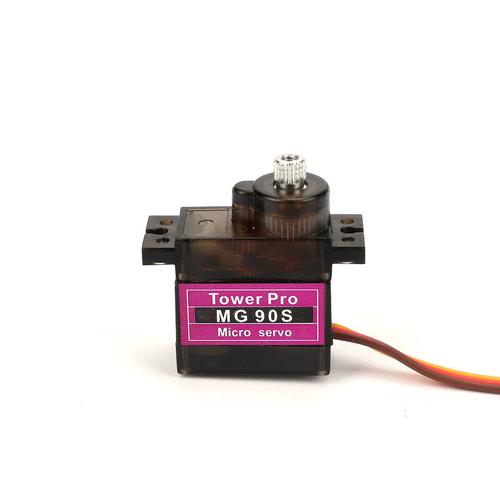

按照一个在市面上最为常见且是9克级别的微型舵机来举例，它的出线通常是三根，其颜色以及对应的功能情况如下：
红色的线，这条线是用来指代电源正极的，也就是VCC，它进行工作时的电压，通常是处在4.8V到6.0V这个范围之中的。
棕色或黑色线：电源负极（GND/地线）
橙色或黄色线：PWM信号线（控制角度）
所提到的上述颜色定义，广泛适用多数标准9克舵机，这其中包含SG90同类型产品。但要注意，不同批次产品在颜色标识上或有差异，可能出现棕色线被定为负极、橙色线被定为信号线的情形。所以呢，实际操作时，要以实物颜色标识为准。

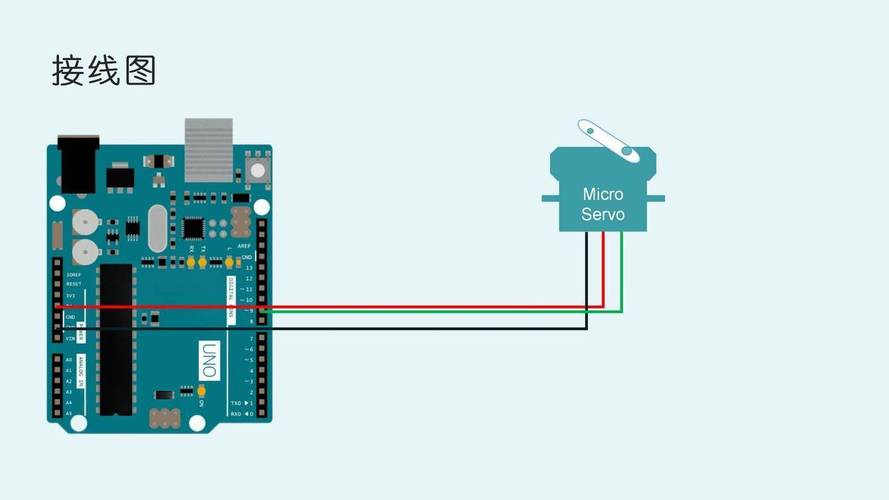

1. 着手连接电源负极（棕色/黑色），先是经认真查找去认定控制板（诸如、STM32等）的GND引脚，随后把电源负极（棕色或者黑色）跟其开展连接。
2. 把电源正极（红色的那一端）连接起来：把电源正极（红色的那根线）连到控制板的5V输出端那儿。在做这个的时候要特别留意：要是同时去驱动好几个舵机，为了保证系统能够稳定运行，建议去使用外部稳压电源，靠着这个来防止直接从控制板取电进而引发过载的情况。
3. 连接那根橙色与黄色相间的信号线时，要把这根橙色和黄色相间的信号线，连接到控制板上随便一个能够支持PWM输出功能的数字引脚的地方，比如说，可以连接到如同的D9那样的引脚处。
验证办法：借助编写一个简易程序，来输出时长达成1.5ms的高电平脉冲，该脉冲相对应的角度是90°中位。当程序开始运行之后，舵机能够精准地转动至中间位置，并且维持稳定状态。要是在执行进程当中，舵机没有呈现出任何反应，或者出现了抖动的状况，那么一定要马上切断电源，认真检查接线是不是准确无误。
案例1：有一位用户，在进行电路连接操作时，粗心大意，把红色线错误地连接到了GND上，又将棕色线连接到了VCC处。正是因为这种错误的接线方式，舵机内部的驱动芯片才遭受受损，最终出现了烧毁的状况，甚至还冒出了烟，整个舵机完全损坏，无法正常使用。
案例2：于特定的那种电路连接的情境情形之下，信号线跟电源正极出现了接反的这种状况情形。此后那时，舵机呈现出持续不断地全速去旋转这样一种异常的现象情形，完全丝毫不能依照正常的控制指令去进行动作行为，处于失控的状态情形。
案例3：进行相关操作之际，运用9V电池径直给红色线供电，这般行径致使供电电压超越了该设备工作电压的上限。而后，舵机呈现出发热极为严重的情形，并且最终丧失了正常工作的能力，陷入到了失效的状态中。
坚决禁止把呈现红色的（VCC）跟呈现棕色或者黑色的（GND）连接错误，不然的话就会致使造成永久性的损坏。
对于工作电压范围，需严格遵循4.8V至6.0V这个区间，多数型号对此进行了标称伟创动力舵机，其间被推荐使用5V。
信号线PWM的周期，被设定为恒定的20ms，其中，高电平的时间范围是0.5ms至2.5ms，它们所对应的是0°到180°的转角。
要是舵机线颜色并非通用的红/棕/橙，像出现白、蓝等别样颜色，这时就得认真查阅该舵机所附带的规格书，从中取得精准的线路颜色及相应说明。或者，还能够用万用表二极管档加以测量：把红表笔连接某一条线，黑表笔连接另一条线，当呈现读数时，红表笔所连接的线对应是正极。
关键要点是，红色线于开展接线动作之际，连接至电源的正极之处，此正极即5V所在位置，这是确保电路正常供电的关键连接要点。并且，棕色线或者黑色线，必定要跟电源的负极相连接，此负极便是GND，它为整个电路给予了回路条件。此外，橙色线或者黄色线精确连接到PWM信号端伟创动力，该信号对设备特定功能的达成有着关键作用。颜色识别于整个接线进程里，担当着正确接线的首道保障线，它可助力我们迅速且精准地达成线路连接，防止因接线有误而引发的各类问题，保证整个电气系统能够平稳、安全地运转。
在每次开展接线操作前，一定要先认真审查三根线的颜色顺序，这一步极为关键，之后，运用万用表去测量红与棕或者黑之间的电阻值，正常情形下此电阻应大于10kΩ，并且不存在短路现象，在上电之前，要用限流500mA的电源进行测试，紧密留意舵机是否能够正常回应中位信号，另外，要形成“先负极、再正极、信号线”的接线习惯，这样做能够有效规避90%以上的损坏风险。
