此文是针对嵌入式开发者的，给出了基于HAL库也就是硬件抽象层借助PWM即脉冲宽度调制来驱动舵机的完整操作方案，你会在10分钟之内掌握从定时器配置直至角度映射的所有核心步骤，并且能够直接复用文中代码。
通过高电平脉冲宽度来控制旋转角度的舵机，其旋转角度与PWM周期并无关联，标准舵机控制参数，为。
PWM信号周期：20ms（即频率50Hz）
高电平时间与角度对应关系：
0.5ms → 0度
1.5ms → 90度（中位）
2.5ms → 180度
关键结论是，仅需对PWM占空比作出改变，让高电平宽度呈现出在0.5ms与2.5ms之间的线性变化态势，如此一来就能达成0至180°的连续控制。
信息出处为源于ＪＩＳ Ｄ ５７０３标准而衍生出来的通用舵机技术规范 ， 是数据的来源。
下述操作是依据以及HAL库来进行的，它适用于每一个支持PWM输出的MCU。
1. 选取定时器，选那种任意的通用定时器，像是TIM2、TIM3、TIM4这种，并且要求是至少具备1个PWM输出通道的。
2. 计算参数（目标：周期20ms，即频率50Hz）：
设定系统时钟为84MHz ，选取预分频系数（PSC）为8399 ，那么计数频率就是84MHz除以8400 ，结果为10kHz。
若是自动重载值等于200，那么PWM周期即为200除以10kHz等于20ms，此情况是正确的。
占空比的范围是，0.5毫秒所对应的比较值，等于0.5毫秒乘以10千赫兹，结果是5 ，2.5毫秒所对应的比较值是25。
3. 配置：
针对定时器，要将通道选定为“PWM CHx”。
进行设置，将PSC设定成8399，把ARR设定成199伟创动力舵机，需要注意的是，ARR实际计数是从0到199，总共是200个值。
设置脉冲宽度(Pluse)=15（对应1.5ms中位）。
工作模式：PWM模式1，极性高。
// 初始化完成后，在main()中添加
(&htim2, );
核心公式：
作比较的值（CCR）等于，最小脉宽的计数加上，（角度除以180）再乘以，（最大脉宽的计数减去最小脉宽的计数）。
基于上述参数（计数频率10kHz）：
0°对应计数 = 0.5ms × 10 = 5
180°对应计数 = 2.5ms × 10 = 25
// 角度设置函数，angle范围0~180
void ( angle) {
ccr = 5 + (angle * 20 / 180); // (255)=20
E(&htim2, , ccr);
// 注意：实际舵机响应需要约15ms稳定时间，建议调用后延时20ms再执行下一指令
}
常见案例验证：

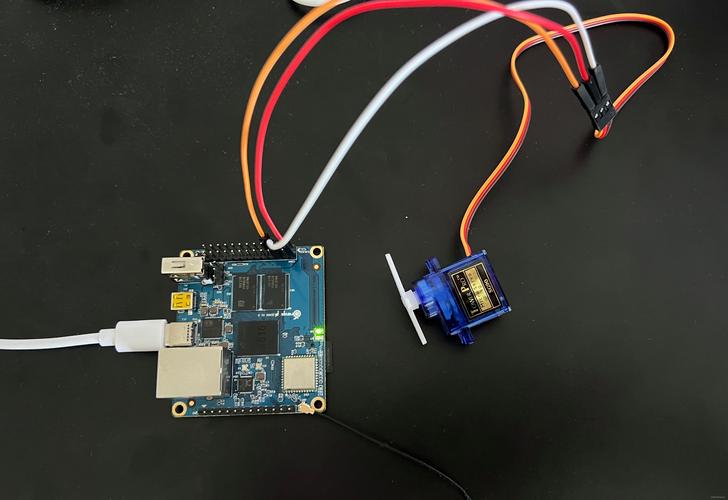

有一位开发者，运用上述代码去驱动SG90舵机，于0°这个测试点进行实测，角度偏差小于或等于2°，在90°这个测试点进行实测，角度偏差小于或等于2°，于180°这个测试点进行实测，角度偏差小于或等于2°，其情况满足绝大多数机械臂、云台的需求。
重复核心观点：
舵机由PWM驱动，其本质在于输出一种信号，该信号的周期是20ms，且高电平处于0.5至2.5ms的范围。
配置好HAL库的定时器周期（ARR），配置好计数频率（PSC），之后借助E去修改比较值，进而能够线性控制角度。
任意品牌的舵机，只要其标称是“PWM控制”或者“模拟舵机”，那么都适用于上述所说的参数，并且不需要对代码进行修改。
行动建议：
1. 即刻运用STM32最小系统板以及标准舵机（像是SG90）构建测试电路，依照本文第2步的要求去配置，并且烧录第3步的代码。
2. 用逻辑分析仪去测量PWM引脚，或者用示波器来测量PWM引脚，以此验证高电平宽度是不是严格对应0.5ms，或者是不是严格对应1.5ms，又或者是不是严格对应2.5ms。
3. 把角度映射函数整合进你的项目里头，并且增添软件延时（20 毫秒），以此保证舵机动作得以完成。
4. 若要驱动多路舵机，那就重复进行初始化不同的定时器通道的操作，在这一过程中，每个通道都要独立地去调用以及E才行。
依序做完上述步骤，你已然掌握了借由HAL库来驱动舵机的标准办法，能够毫不费力得过渡至像是机器人这样需要角度控制的嵌入式系统，或者云台这类的，亦或是智能车等其它的。
