当你拿到一个舵机,想知道它是否真的转到你设定的角度时,最直接可靠的方法是什么?
发送指定角度的PWM信号,是借助单片机来达成的,与此同时,就进行物理比对而言,是采用角度传感器或者机械臂标尺来开展的。这是在工程实践里,用以验证舵机角度准确性的标准方法。
这篇文章给出了三种检测方案,这些方案是从简单过渡到专业性质样的。它还给出了明确的判断标准,此标准用于判定是否合格。借助这些,能帮你快速地去确认舵机角度是不是准确。
在实际使用中,你可能会遇到以下情况:
舵机转动后,机械臂没有到达预期位置
编写了“转90度”的代码,舵机实际只转了约80度
多个舵机执行相同指令,转动角度却不一致
这些问题所表明的是,指令角度并不等同于实际角度,所以,检测舵机实际转动角度乃是调试以及验证的必要步骤。
适用场景:所有标准PWM舵机(90°、180°、270°)
所需工具:
/ STM32 / 任意PWM输出开发板
角度刻度盘(可用量角器自制)
舵机电源(5V/6V,根据舵机规格)
操作步骤:
| 步骤 | 操作 | 说明 |
|---|---|---|
| 1 | 将舵机摇臂固定在刻度盘0°位置 | 机械归零,建立基准 |
| 2 | 编写代码输出对应角度的PWM信号 | 如:1.5ms脉宽对应90°(基准中立点) |
| 3 | 给舵机上电,记录摇臂停止位置 | 观察刻度盘读数 |
| 4 | 重复测试3~5个不同角度 | 如30°、60°、90°、120°、150° |
| 5 | 计算指令角度与实际角度的差值 | 差值≤3°视为合格 |
![]()
核心数据(标准PWM舵机):
| 目标角度 | 理论脉宽 | 常见偏差范围 |
|---|---|---|
| 0° | 0.5ms | ±2° |
| 45° | 1.0ms | ±2° |
| 90° | 1.5ms | ±3° |
| 135° | 2.0ms | ±2° |
| 180° | 2.5ms | ±2° |
注意,不同品牌的舵机,其脉宽范围,有可能存在正负零点零五毫秒的差异,具体情况,要以舵机说明书作为依据。
适用场景:怀疑是控制信号问题导致角度不准
所需工具:示波器(首选)或支持频率测量的万用表
操作步骤:
1. 测量控制信号线对地电压
2. 用示波器读取高电平持续时间(脉宽)
3. 确认脉宽与目标角度是否匹配
进行判断所依据的标准是,脉宽误差需要小于正负零点零二毫秒,不然的话就要去检查代码,或者对开发板PWM精度予以检查。
适用场景:高精度项目,需要实时验证
所需的工具是,串口舵机,像那种RS485/CAN总线舵机,还有上位机软件。
操作步骤:
1. 连接总线舵机到控制器
2. 发送角度指令
3. 读取舵机返回的当前角度值
![]()
优势在于,不需要外部的测量工具,舵机内部的磁编码器能够直接输出角度数据伟创动力舵机,其精度可以到达正负零点五度。
| 现象 | 可能原因 | |
|---|---|---|
| 舵机完全不转 | 供电不足/PWM信号未输出 | 检查电源电流(≥1A),用示波器测信号线 |
| 实际角度比指令小10°以上 | 负载过大/电压偏低 | 减轻负载,提高电压至额定值 |
| 角度抖动,无法稳定 | 控制信号噪声/舵机齿轮磨损 | 缩短信号线,加滤波电容 |
| 0°和180°到不了 | 脉宽范围不匹配 | 调整代码中的最小/最大脉宽值 |
| 回中位置不准 | 中立点脉宽不是1.5ms | 实测舵机实际中立点并修正代码 |
完成上述检测后,按以下标准判定:
合格:指令角度与实际角度差值 ≤ 3°,且重复3次结果一致
需调整:差值在3°~5°之间,可尝试校准或降低负载
差值大于5°属于不合格,或同一角度内多次测量偏差大于2°也属于不合格,这种情况下建议更换舵机。

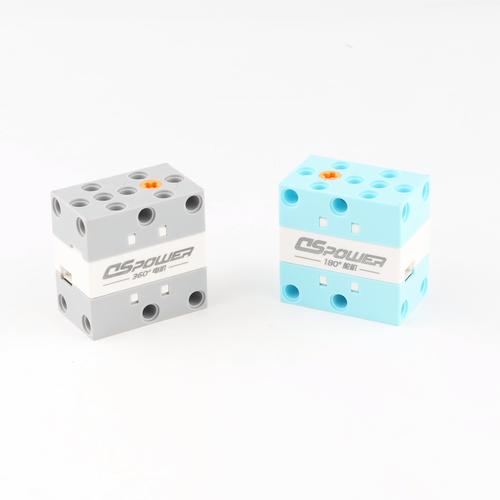

需要重点留意:那种实现 360°连续旋转的舵机没办法检测绝对角度,这是由于它不存在位置反馈情况,它仅仅能够检测转速以及方向。要是你有精确控制转动圈数的需求,那么选用多圈可控舵机(这种带有磁编码器伟创动力,能够反馈累计角度)。
检测舵机角度的是:用单片机输出标准PWM信号,配合机械角度尺进行物理比对,同时用示波器验证信号脉宽。
对于身为初学者的你而言,建议起始于方法 1 展开探索,这点该方法具备成本较低的特性,同时其操作呈现出直观的特点。要是面临量产或者高精度项目的情形,优先选取那种带有角度反馈属性的总线舵机来使用。
行动建议:
1. 于每次进行装配之前,针对每一个的舵机,来做角度方面的抽检,此抽检至少要测试三个点,这三个点分别是0°、90°、180°。
2. 记录每个舵机的实际角度偏差,在代码中做软件校准
3. 将检测结果存档,便于追溯和更换
