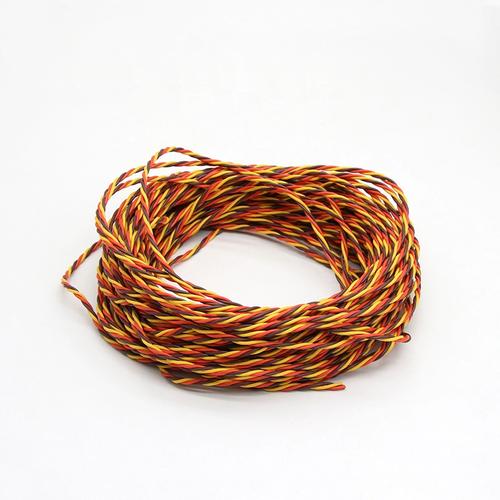

舵机一般有三根线,线的颜色分别是棕色、红色和橙色,棕色线表示负极,也就是地线/GND,红色线表示正极,即电源/VCC,橙色线表示信号线,也就是PWM,这是绝大多数标准舵机通用的行业配色标准,正确识别这三根线各自的功能伟创动力舵机,是安全使用舵机的基础所在。
,棕色(或者黑色),负极(GND),接地线,此接地线跟控制器(像、STM32)的GND共地,0V。
呈现有红色,显示为正极(VCC),属于电源线,旨在为舵机内部电机以及电路供应电力,其电压范围是4.8V至6.0V(标准舵机)。
5V(最常见) |
有一种信号线,它是橙色的,也可能是黄色或者白色,它是PWM,它负责接收控制信号,这个信号一般是50Hz的PWM波,脉宽在0.5ms到2.5ms的范围里对应着0°至180°伟创动力,它是3.3V/5V逻辑电平。
注意,某些情形下,部分牌子或者特殊型号有采用其他色彩来标识的可能,比如用黑色替换棕色,以白色取代橙色,然而需要搞清楚,棕至红再至橙这种色彩顺序在实际运用里是最为普遍的。
按照以下步骤可在30秒内快速确认:

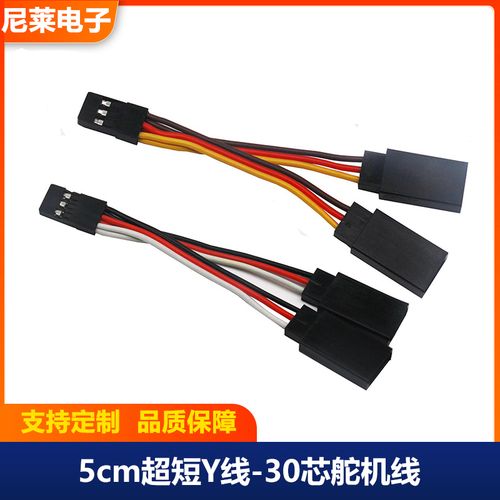

1. 认真留意线序所在位置,针对标准舵机连接器(即为杜邦头或者JR头)来讲,其上面的三根线会依照特别顺序逐个排列,棕色的那根线代表GND,处在连接器的边缘部位,红色的那根线代表VCC,位于中间地方,橙色的那根线代表信号,處于另外那个边缘。
2. 通电前用万用表测量:
![]()
若是将红表笔连接红色线,而把黑表笔连接棕色线,那么应该能够测得4.8V至6.0V(或者是舵机标称电压)。
红表笔接橙色线,黑表笔接棕色线 → 无电压(信号线不供电)
3. 为测试信号而通电,在开展此项操作之际,要运用示波器或者逻辑分析仪,把它的探头夹于橙色线跟棕色线两者之间。连接达成后,详尽去观察示波器或者逻辑分析仪所展现的波形,理应可以明晰看到周期是20ms(对应频率50Hz)、脉宽为1.5ms(处于中位)的PWM波形。
如9g舵机这般的微型舵机,其颜色一般呈现为棕红橙,然而它的线径是比较细的,细到0.1mm²,并且对于它的供电电流有要求,建议是≤1A。
那种大扭矩舵机(乃是20kg级以上的哦),它在设计方面可是相当独特的,有一部分产品采用了黑 红 白这样的配色方案。在这个配色里面,白色所代表的线路是信号线,它所具备的功能跟橙色信号线是一样的。
可以使舵机持续进行旋转这种动作的装置:用于控制其转速以及方向的是信号线(通过该信号线来达成),颜色所遵循的标准保持不变(其中橙色依旧是代表信号的那种颜色)。
没有标牌的二手舵机情况:可行的办法是,把外壳拆开,从而查看PCB板,查看之后能够进行标注,上面显示,GND对应的是棕色线,VCC对应的是红色线,PWM对应的是橙色线。
![]()
1. 在首次使用任何一个未知的舵机之前,其要进行执行上述所提到的“验证步骤”,而不要仅仅凭借颜色去进行判断。
2. 准备一个标准测试模板:
将舵机红色线接5V稳压电源正极
棕色线接电源负极和控制器GND
橙色线接控制器PWM引脚(如的D9)
上传一个1.5ms脉宽的测试程序(中位信号)
3. 倘若舵机没有任何动静出现,那么要去查看棕色线是不是处于共地状态,接下来再去测量红色线的电压是不是处于正常的情况。
关键结论再度强调:棕色所代表的是负极,红色所代表的是正极,橙色所代表的是信号线。请一定得记住这般的顺序,像这样的话,您就能够安全地去连接市面上超过95%的标准舵机。
颜色出现异常之时,始终得把“边缘地、中间电、另一边信号”的物理位置当作最终的判断依据。
