舵机控制开关盖子：接线与编程全攻略

01舵机怎么控制开关盖子？

您是不是正在着手制作一个具备自动开盖功能的垃圾桶、智能储物盒或者舱盖？运用舵机去控制盖子进行开合，从本质上来说，就是借助PWM信号使得舵机转动到特定的角度，进而带动盖子达成打开或者关闭的动作。本文直接给出从硬件连接一直到代码实现的完整方案，保证您依照步骤去操作就能够成功。

02舵机控制开关盖子的核心原理

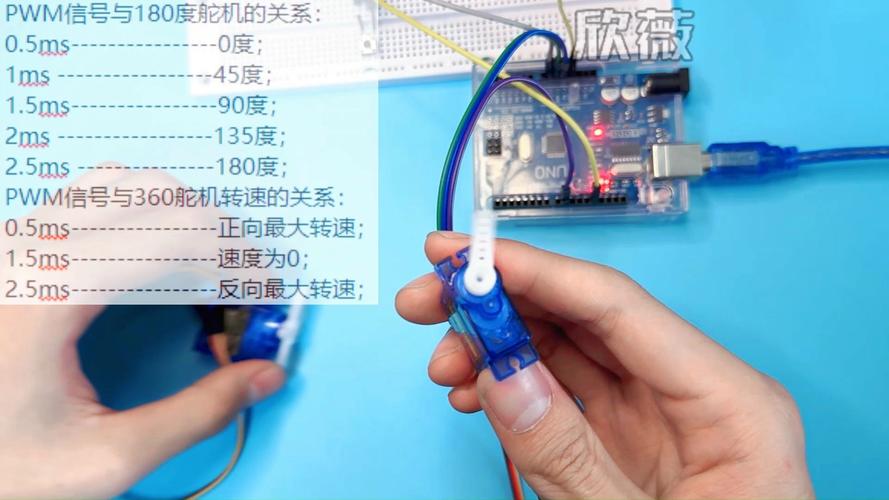

舵机接受PWM也就是脉冲宽度调制信号，把该信号转化成精准的角度予以输出，对于标准舵机而言，其控制周期是20ms也即50Hz，脉冲宽度跟角度的对应关系如下：

> 数据来源：标准遥控舵机控制协议（通用工业标准）

实际进行操作之时，您并不需要去记忆那毫秒数，仅仅只需在代码之中使用诸如0°、90°、180°这般的角度值，舵机库便会自动进行换算。

03硬件接线（3步完成）

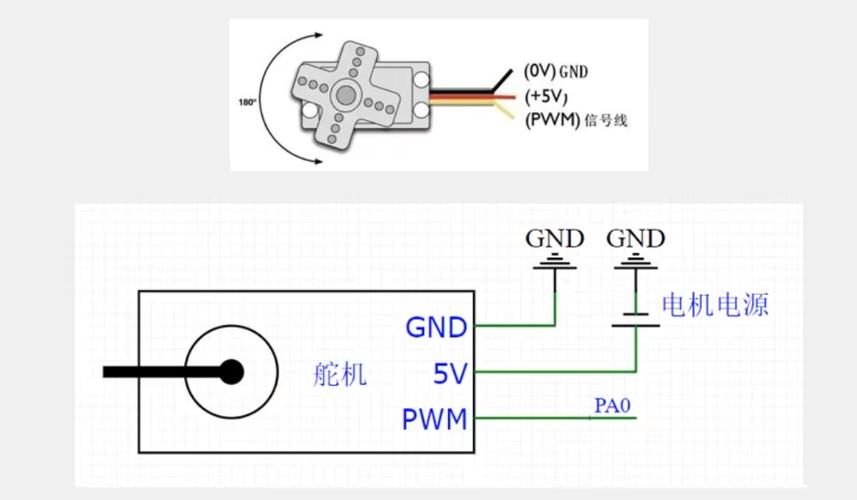

以最常见的3线舵机为例（线色可能略有差异，请以实际为准）：

范例情形：当着手打造一个具备感应而开启盖子功能的垃圾桶之际，把舵机安置于桶身之上，摇臂同桶盖相连接着。在完成接线操作之后，最初先不进行机械结构的固定，而是单独去对舵机的转动情况予以测试。

04控制代码示例（直接复制可用）

往下给出两种运用得最为频繁的控制方案，都达成了“开启→延迟然后→关闭”了这种完完全全的动作。

#
Servo ;
int  = 9;      // 信号线接数字引脚9
int  = 0;    // 关闭角度（实测调整）
int  = 90;    // 打开角度（实测调整）
void setup() {
  .();
}
void loop() {
  .write();   // 打开盖子
  delay(3000);                // 保持打开3秒
  .write();  // 关闭盖子
  delay(3000);                // 保持关闭3秒
}

from   Pin, PWM
 time
servo = PWM(Pin(5), freq=50)  # 50Hz频率
def (angle):
    duty = int(1632 + (angle/180)*3276)  # 0°→1632, 180°→4908
    servo.(duty)
while True:
    (90)   # 打开
    time.sleep(3)
    (0)    # 关闭
    time.sleep(3)

05机械连接关键点（决定成败）

舵机自身仅能够转动一定的角度，常为180°，若要使盖子达成完整的开合，必然得设计适配的力臂。

1. 舵机摇臂借助连杆或者拉杆与盖子边缘相连，这属于直接驱动方式，它适用于轻质的小盖子伟创动力，像是舱盖这种。

2. 大齿轮带动小齿轮，或者大齿轮带动扇形齿轮，在满足盖子需要转动超过一百八十度的时候，用于齿轮或皮带增距。

3. 扭矩进行核对时，常见的9g舵机，其扭矩大概是1.5kg·cm ，这种情况下它仅仅能够带动塑料小盖。那种大盖子，比如说木质鞋盒盖，就需要选用15kg·cm以上的金属舵机。

频繁出现的失败情形实例：运用9g舵机径直去驱动质地坚硬的塑料垃圾桶盖子，这样子的后果是舵机内部的齿轮出现扫齿状况。针对该情况的办法应对：使用手部去测试盖子开启以及合上所需要的力量数值，而后挑选一款扭矩最少是该数值两倍大小的舵机。

06高频问题与

07行动建议（直接照做）

1. 一开始进行空载测试，此时不连接盖子，接着运行上述代码，以此来确认舵机能从0°转到90°，或者是能从0°转到180°，是要达成这样的情况。

2. 实施标记实测角度：借助笔于舵机外壳以及摇臂之上加以记号，切实测量开启与关闭之际各自所对应的角度数值。

3. 将舵机通过热熔胶或者螺丝来进行安装固定，要保证摇臂与盖子连接好了之后转动起来不存在相互干扰停顿。

4. 添加限位保护措施，于盖子完全开启的极限位置布置物理挡块，在盖子完全闭合的极限位置设置物理挡块，以此防止舵机因堵转而被烧毁，从而避免出现相关损坏情况。

这里说的舵机控制开关盖子，其本质在于，是运用PWM信号去确立两个清晰的角度值，这两个角度值，分别对应着盖子处于“开”以及“关”的状态。只要做到接线是正确的，扭矩是足够的，角度是校准的，便能够稳定地达成自动开合。

跟着上述步骤来做，您能够于30分钟之内制作成一个可靠的舵机开关盖子系统。要是碰到特殊机械结构，像滑动盖、上翻盖这种，仅需把舵机的旋转运动借助曲柄滑块或者四连杆机构予以转换就行，控制原理完全没有改变。
