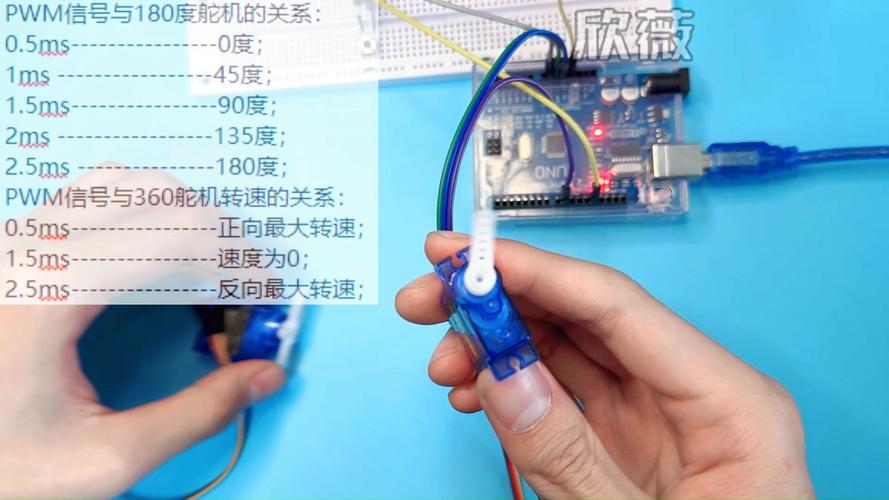

在你获取到一套遥控，像是遥控车、飞机、船之类的，若要对它开展操控行为，那就得将舵机连接至接收机之上，这般方可达成转向或者其他动作的控制。
正確的接線方式為：仔細著將舵機插頭插入接收機對應的通道插座，在此期間，務必得保證信号线、正极线、负极线和好插座針脚精準地逐一對應，切勿出現差池。
相当多数量的标准舵机运用同一组三线接口，这三条线的颜色有着固定的规律。
往下以极为常见的，“棕色 红色 橙色”以及“黑色 红色 白色”这两种线序当作示例，用以阐述具体的操作情形。标点符号。
关键：三条线基于上述次序接入接收机，要是插反或者出现错位，将会致使舵机没法正常工作，甚至还会把内部电路烧毁。
1. 确认接收机通道
转向舵机通常接通道1（CH1）
油门/电调接通道2（CH2）
其他辅助动作按说明书接CH3~CH6等
2. 观察舵机插头形状
标准舵机插头的其中一侧有凸起伟创动力舵机，或者有斜面，这样的设计致使它只能依照特定的单向方式插进接收机插座。在做插入操作时，要是发觉要耗费较大力气才可完成插入动作，那就意味着当前插入的方向不对。
3. 插入并检查
于接收机之上，将插头精准无误地对准那存在着针脚的部位，而后小心翼翼地、轻轻地推着直至到底。于这般过程当中，能够清晰地听闻那轻微的“咔嗒”声响，而且插头稳稳地处于连接状态伟创动力，不会出现松动之情形。
案例1：舵机插头插反
有一位模友，将棕色的线朝着接收机那儿的信号针脚放置了，进而致使舵机完全没有任何反应。之后把线序给纠正了，然后就恢复正常状态了。
要解决，需记住这样一个口诀，那就是“深色线（棕/黑）靠外”，还要记住“红色中间”，更要记住“亮色线（橙/白）靠内”。这个口诀能帮我们在相关操作里准确地做布线等工作，防止因线序混乱致使的各种问题，给后续工作流程提供清晰又明确性的指引，确保各项任务可以顺利开展。
案例2：接收机供电不足
同时有两个具备大扭力的舵机进行动作之际，出现了抖动或者无力的状况，这属于典型的电流不充足。
应对之策有，采用UBEC也就是外置稳压模块，或者择取具有更高电流的电调，以此来为接收机提供电力，一定要确保总电流不会比由舵机峰值电流加起来的总和还要低。
案例3：信号线接触不良
用于连接的转接线或者延长线，在接头出现氧化松动状况时，舵机偶尔会出现抽搐现象，或者出现不回中的情况。
遇到相关问题之际，有着解决办法，其一为更换质量可靠的延长线，凭借此来改善情况，其二是使用工具夹紧插头金属弹片，借由这种方式尝试解决问题。
按“负极正极信号”顺序接线，不能颠倒。
接收机每个通道的三根针脚位置固定，不要强行反插。
最开始，得先将接收机的电源给接通，然后再去对舵机那动作开展测试。特别加以留意的是，绝对不能够在处于通电的情形下对舵机进行插拔，不然极易引发短路的状况。
1. 连接前拍下舵机插头线色和接收机针脚标识，对照本表逐一确认。
2. 首次测试时，先不装舵角臂，空载运行观察舵机是否顺滑回中。
3. 要是在操作流程当中运用并非标准样式的舵机，像总线舵机或者无刷舵机这类特殊类别类型的舵机之时，那就一定要认真仔细去查阅该舵机所附带的使用说明书。这是由于这类并非标准样式的舵机的接线定义极有可能和本指南之中所讲述阐明的内容存在有差异。
4. 造就“于插好之后再去进行通电操作，而在断电之后才再度进行插拔动作”如是的操作习惯，切实有效地对设备予以保护。
依据上述所讲的步骤，你可以用安全且可靠的办法完成舵机与接收机的连接操作。要是碰到了本文没涉及的异常情形，那就请认真检查接收机输出电压是不是在舵机工作电压的范围当中（一般这个范围是4.8V至6.0V），并且要确定遥控器与接收机已经成功对频。
