舵机是一项核心技术，这技术决定着机器人、机械臂、航模等设备的动作精度，还决定着这些设备的响应速度。简单来讲伟创动力舵机，舵机算通过持续读取当前位置和目标位置的偏差，进而计算出最合适适宜的控制信号，以此让舵机能够快速且稳定地停在目标角度。在实际应用当中，其中最成熟、最为高效的便是PID控制，它能够把实际角度与目标角度的误差缩小至±0.5度以内，与此同时抑制抖动和过冲！
将下面这些内容，依据“原理 实现 调参 排障”的完整链路予以逐个展陈，所有的操作步骤呢，都能够在主流的开发环境当中直接进行复现，这主流开发环境包括像、STM32等等。
不管你是打算制作一个用于写字的机械臂，又或者是为航模舵面进行调零操作，舵机的仅有目标在于：使得输出轴的实际角度朝着用户所设定的目标角度无限靠近且保持稳定状态。
典型的舵机的内部是包含着：直流电机，减速齿轮组，位置反馈电位器（或者磁编码器），以及控制板的。控制板之上运行着的是每毫秒执行一次下面的这三步：
1. 采样：读取当前实际角度（例如电位器电压换算后为30°）。
2. 比较一下，去计算目标角度而言像90°这种的，和实际角度之间所存在的差值，其误差等于目标角度，减去实际角度。
3. 依据误差的大小情况以及其变化的趋势走向，计算获取PWM占空比，以此来驱动电机进行正转或者反转。
要点阐释：不存在的舵机只是一部会转动的电机，具备了闭环的舵机才能够实现“指哪打哪”。

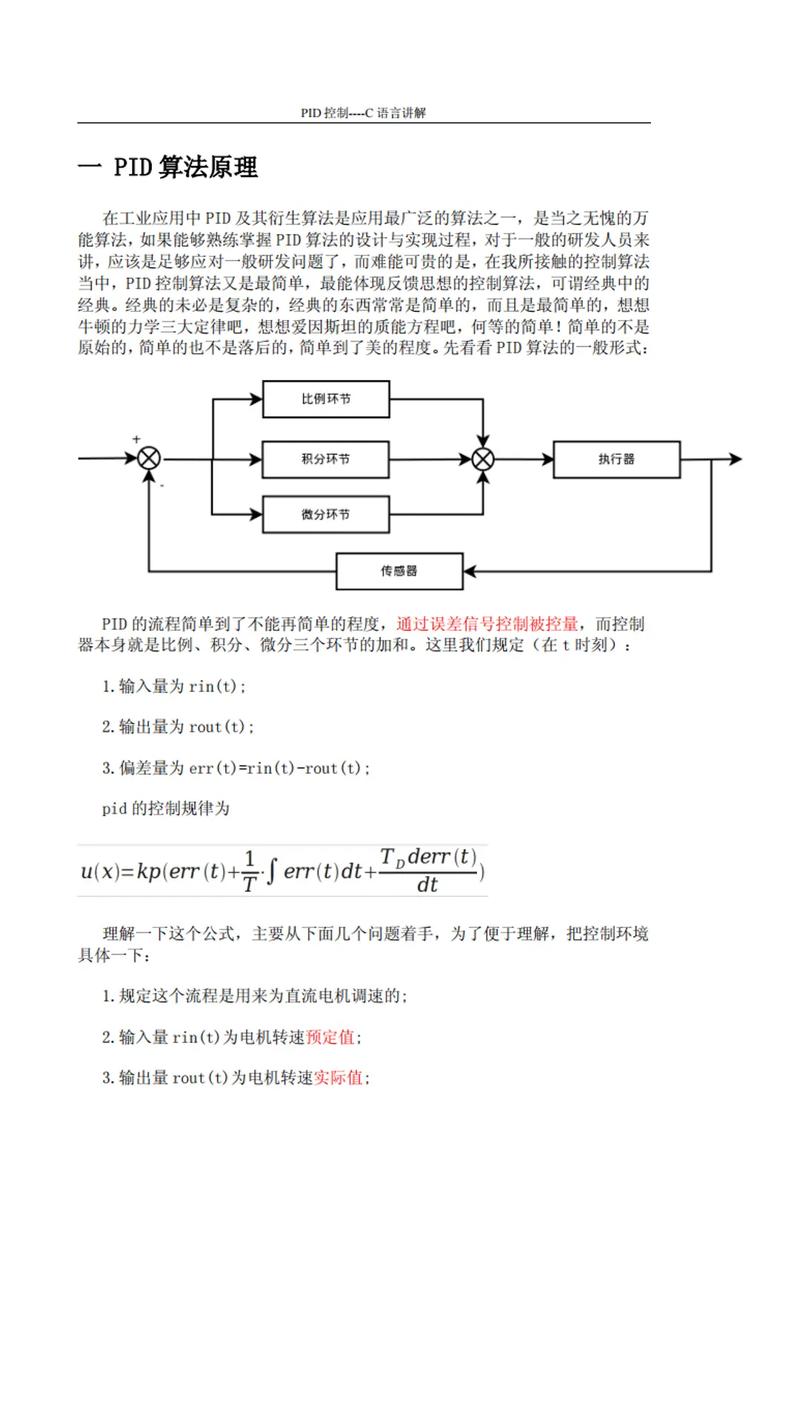

现今，所有的工业层面以及消费领域的舵机，涵盖你手上持有的标准舵机、串行总线舵机，均是依据PID或者其衍生种类。PID的这三个字母，可以分别对应调控三种互不相同的行为：

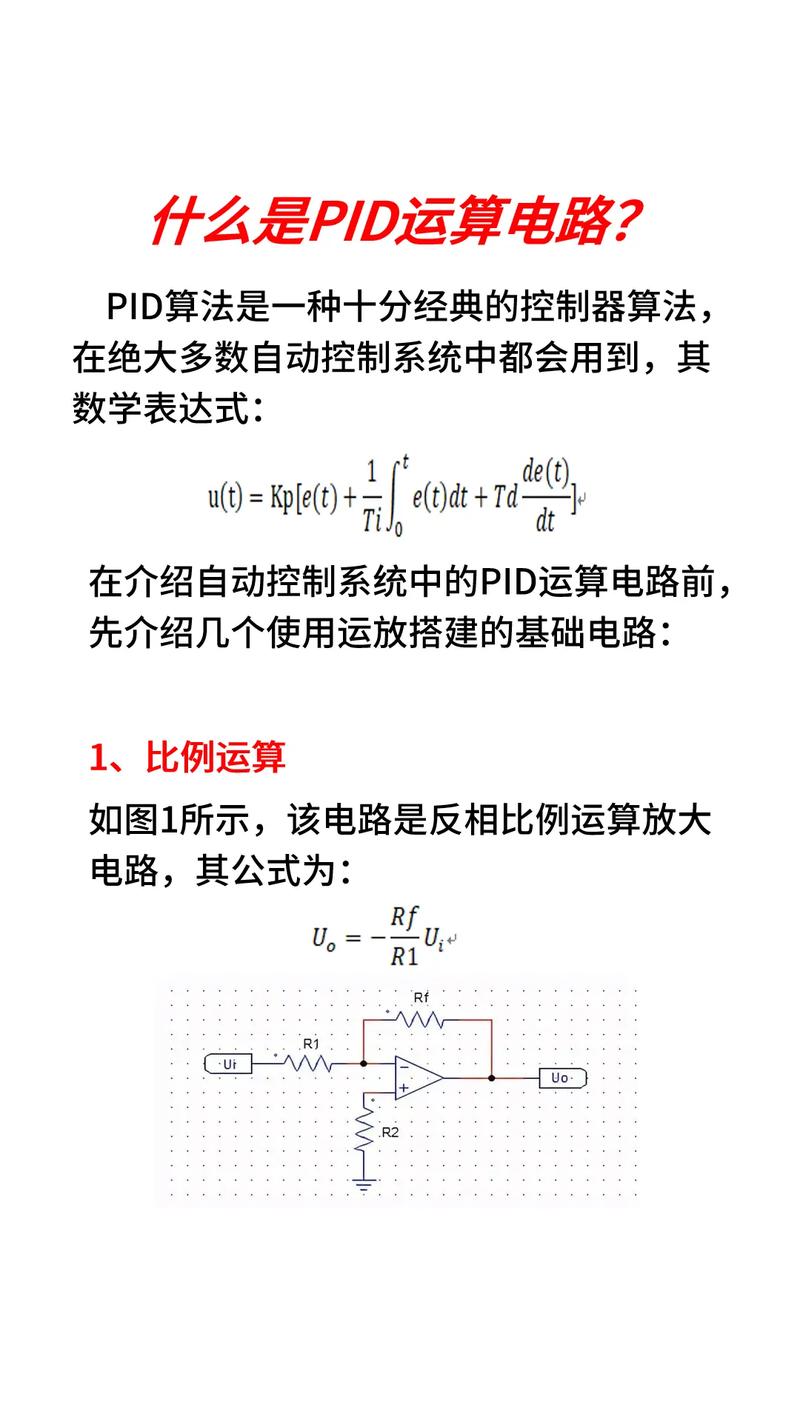

离散位置式PID公式（单片机可直接运行的版本）：
输出值 = Kp 当前误差 + Ki 累计误差和 + Kd (当前误差 上次误差)
在实际舵机程序中，你会看到这样的代码段（伪代码，无品牌）：
error = ;
+= error;
= error ;
= Kperror + Ki + Kd;
= error;
(); // 限制输出范围在0~255或0~1000
极其多数的用户于操作期间遭遇到了“舵机抖动”的状况，还有“响应太慢”的情形，以及“到位后嗡嗡响”的现象，而所有这些状况皆是由于参数不匹配所引发的。请依据以下如此这般的顺序去进行操作，千万不要出现跳步的行为。
将Ki和Kd设为0。
从小得可怜 的 Kp（比如说 0.5）起始，一步步地增添 ，一直到舵机于目标位置周边呈现出等幅持续震颤（来来回回摆动个不停）。
即刻记录当下这个时刻的Kp值，将其标记为 ，随后选取Kp等于0.6与相乘所得数值作为工作中的比例系数。
较常出现的案例情况是，有一个机械臂关节，当Kp等于8.2的时候伟创动力，它开始呈现出等幅震荡的状态，那么这种情况下就选取Kp等于4.9。在选取Kp等于4.9的时候，这个舵机会能够比较快速地漏近目标，不过呢，它会在目标位置的前端与后端之间摆动3至5次之后才停止下来。
保持上一步的Kp不变，从0开始缓慢增加Kd。
瞧一瞧舵机到达指定位置之后的摆动次数情况。一旦Kd增大到摆动次数小于等于1次，也就是直接到达位置，没有出现反弹现象的时候，便停下来。
具有典型性质的取值情况是，针对Kd与Kp而言，Kd一般情况下常常为Kp的十至五十倍，这是由于微分项对噪声具备敏感特性，所以需要与滤波相互配合，举例来说，当Kp等于4.9这个数值的时候，Kd能够去尝试三十至一百五十这个范围。
请注意，Kd要是过大，就会致使舵机呈现出“很硬”的状态，一旦碰到微小的外力，便会剧烈地反抗，甚至于发出尖锐的噪音。
要是舵机最终停留在目标角度相近的地方，然而还差几度就不再移动了，比如说把目标设定为90°，实际却停在了88.5°的位置，这就表明是需要Ki的。
把Ki从0起始进行增加，每一次增加的幅度在0.01至0.1之间，一直持续到实际角度跟目标角度的差值小于或等于0.5°。
警告很重要，Ki会把误差累积起来，在舵机频繁改变方向的场合当中，具体就像写字机器人那样，Ki应该尽可能小，甚至要为0，不然的话就会致使剧烈过冲现象出现。
情况呈现为，舵机于被外来力量阻挡住数秒之后，猛地以较大力量朝着超出目标的既定地点驶去，随后又回弹回来。
原因：阻挡期间误差一直为正，积分项累积到巨大值。
解决办法：于代码里添加积分限幅，比如 = (, 100, 100); ，以及积分分离，在误差大于5度的时候直接使Ki=0。
现象：舵机在静止时自己不断微颤，发出“滋滋”声。
起因在于，电位器或者编码器所展现出的读数存在着噪声，而微分项又将相邻的两次采样之间的那些微小波动予以了放大。
解决办法是，针对实际的角度数值进行一阶低通滤波处理，且滤波公式为： = 0.8 + 0.2 * ，之后再将其输入到PID计算当中。
情况是这样的，当给予一个幅度较为大的角度产生变化的时候，舵机始终是以匀速缓慢地转动，并非是快速地一下子甩过去。
缘故在于，PWM输出所具有的范围限制太过狭窄，举例来说，其最大数值仅仅给到了150，然而马达达到满速状态却需要255。
解决办法：把输出限幅的上限设定为电机所允许的最大数值（就像在0至255这个范围里的255），与此同时，借助Kp使得误差大的时候输出呈现饱和状态。
若是你正着手开发属于自身的舵机控制程序，那便要严格依照以下这般的顺序去执行，在每一个步骤证实成功以后才再进入到下一个步骤。
1. 构建最为简单的硬件回路，通过单片机去读取舵机电位器的电压，或者读取编码器的值，并且能够将PWM输出至电机驱动，比如L298N或者MOS管。不着接任何PID，手动强行输出数值，来确定电机可以正反转并且位置反馈稳定。
2. 达成位置闭环架构，每1毫秒开展一回“采样，计算误差，输出PWM”，此刻只用Kp等于1，查看舵机是否能够朝着目标大致进行运动。
3. 参照上述三步法来进行参数整定：运用Kp做到使其能够近乎抵达目标附近，接着运用Kd将那些震荡予以消除，此为第二步，最终运用Ki进行细微调整。
4. 增添保障逻辑：设定最大输出限幅，设定积分限幅，设置看门狗定时器，要是1秒內没有更新目标角度那就断掉电源。
5. 实测典型场景，分别针对小角度步进，像步幅为1°的那种情况进行测试，对于中角度跳跃，如间隔45°的情形开展测试，也对大角度跨越，也就是跨度达180°的状况予以检测，还包含带负载的各种情况，记录得到位时间，记录过冲量，记录稳态误差。
重点重复：舵机的实质是PID闭环控制。只要你能够单独完成“比例调出响应、微分抑制抖动、积分消除静差”这三步，随便什么舵机都能够达成0.5度以内的重复精度以及百毫秒级的响应速度。
给出行动方面的建议：就在今日，把你手上那个会出现抖动现象或者反应显得迟钝的舵机上的控制板给拆卸下来，运用或者STM32去重新编写一个简单到了极点的PID程序，这个程序代码行数不超过30行，依照上面所讲的三步方式去重新调整参数。你就会发觉，同样的硬件装备，仅仅只要正确了，性能就会直接实现翻倍的效果。不要盲目地去迷信价格高昂的舵机，因为90%的性能方面的差距源自于参数是不是与你的机械结构相互匹配。
