液压舵机的作用与原理详解

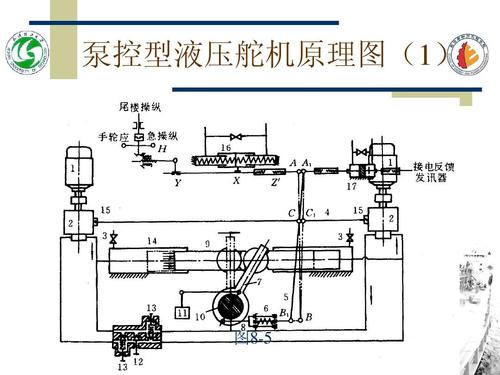

一、液压舵机的工作原理

封闭液体之上的压强，可以大小不变朝着各个方向去传递，液压舵机所遵循的帕斯卡原理便是如此。它的工作流程是下面这样。

1. 对于信号输入以及阀控而言，驾驶台所发出的转向指令，像是转动舵轮这种情况，会被传送给液压系统里的控制阀，一般来说这个控制阀是伺服阀或者换向阀，控制阀依据指令所指示的方向，去开启与之相对应的油路通道。

2. 电动机或者柴油机带动液压泵，使其高速旋转，从油箱之中吸入液压油，并且对其进行加压，从而形成高压油，液压能由此产生。

3. 能源转移和操纵：高压的油经过控制阀门进入推动舵的油缸。油缸里面安装着活塞或者柱塞，高压的油促使活塞（或者柱塞）朝着一侧行动。比如说，向左转动的指令会让高压的油进入油缸的左边一侧，促使活塞朝着右边行动。

4. 一种机械输出方式，活塞杆会凭借机械连杆，或者柱塞借助拨叉，又或者按转叶机构的作用，把直线运动予以转换，转换为由舵柄进行的旋转运动，进而带动舵叶发生偏转，使其偏转至一个角度，比如说向左偏转35°。

5. 先来看回馈与稳定，舵叶出现偏转之后，有这一套对应机械要么或电气的反馈装置，会把舵角信号送回到控制阀那里。等到舵叶抵达指定角度之时，控制阀返回中位，将油路切断，此时液压泵处于保压或者卸荷状态，这样舵叶就稳定在了当前角度。

日常常见的案例是，于远洋货轮的桥楼之内，驾驶员去转动那直径仅仅为40厘米的舵轮，此时液压舵机系统便能够驱动重达数十吨的舵叶，而这恰恰是液压放大最为直接的一种体现。

二、液压舵机的三大核心作用

1. 力的放大作用

核心价值：用极小的控制力驱动巨大的负载。

以帕斯卡原理为依据，即F2 = F1×(A2 / A1)，只要把油缸内活塞的面积比予以增大，那么输出力就能以倍数的形式得以放大，比如说伟创动力舵机，当输入力是100公斤的时候，面积比为100相较于1，此时输出力能够达到10吨。

2. 精确的方向控制

关键价值在于，达成舵叶于任意角度，像是从负三十五度至正三十五度这般范围，其精准且稳定的定位。

这一原理是这样的，借助精密的控制阀，以及位置反馈系统，能够对进入油缸之中的油量开展控制，同时也可以控制其方向。当舵叶抵达设定角度后，油路会即刻被切断，鉴于液压油具备不可压缩之特性，所以舵叶几乎不会因为外力冲击而产生偏摆，从而维持航向的稳定状态。

3. 平稳且无级变速

核心价值在于，舵叶转动的速度能够进行平滑的调节，以此来避免冲击情况的发生，进而提高船舶操控时的舒适性以及安全性。

原理是，借助调节液压泵输出相关流体量，或者控制阀门开启程度，能够使活塞运行速度产生变化，从较小角度进行精细调整，再到大角度快速转变，都能够达成不间断调节速度的效果，进而避免了机械传动时那种有停顿感觉的状况。

三、实际应用中的常见情况分析

案例一：船舶在风浪中航行

状况是，巨浪持续地拍打舵叶，进而产生出巨大的冲击扭矩伟创动力，此扭矩试图把舵叶给打偏。

因液压系统处于保压状态，且液压油基本不可压缩，所以液压舵机能刚性保持舵角。即便外部冲击力高于额定扭矩，安全阀也会瞬间开启以泄压保护系统，冲击过后又会立刻恢复原样，从而确保船舶始终处于受控状态。

案例二：液压舵机出现“爬行”或反应迟钝

常见原因是，系统内混入了空气，这空气的来源，要么是液压油中溶解的空气析出了，要么是管路出现泄漏状况，空气从而进入了。

是，马上针对液压系统开展排气操作，空气具有可压缩性，这会对液压传动的刚性造成破坏，进而致使舵叶运动变成不连续状态，定期去检查油箱油位、管路密封和排出空气，这是日常维护的关键所在。

四、核心结论与行动建议

根本结论是这样的，液压舵机的最基础理据是依照帕斯卡定律的液压放大，其关键效用是给大型装置供应大力矩、高精度、平稳且可操控的方向把控能力。要是不存在液压舵机，现代大型船舶以及重型机械的精确操控就没办法达成。

行动建议：

1. 哪怕你身为设备操作员，在每回展开舵机启动操作之前，都得去查看油箱油位，得校验油温状况，并且得清查管路是否存在泄漏情形。当运行期间听见异样噪音，像是出现敲击声这类，又或者是尖锐啸叫之声，那就即刻予以停止，还有要进行报告，这一般是意味着油路方面存在气体，或者是阀组出现了故障。

2. 于你而言，若身为维护人员，需构建起定期的液压油清洁度检测规划以及滤芯更换规划。超过80%的液压故障皆是来自于油液污染。要保证所有放气螺栓得以正确操作，且系统不存在空气滞留情况。

3. 假设你乃设计选型之人，依据最大舵叶需要的扭矩以及转动速度的规定，去算出所需液压泵输出的排量，还有系统开展工作时的压力。一定要挑选具备过载保护功能（配置安全阀的那种），以及带有应急操舵的完整装置的系统啊。
