以下内容提供给了那些伟创动力舵机，有在环境里进行舵机精确位置控制需求的，工程师以及学生，是一套从最初的模块创建开始，到参数设定，再到仿真验证直到代码生成的，全程的解决办法。你呢，将会学到怎样运用去构建一个能够运行的舵机控制模块，并且掌握处理经常出现的抖动、响应迟缓等情况的办法。
步骤一：构建舵机数学，运用传递函数去近似舵机动态特性，此动态特性一般属于二阶系统。
第二步：开展PID位置控制器的设计工作，于里构建比例积分微分控制回路。
第三步：产生PWM信号并增添反馈，借由PWM生成模块输出控制信号，借助理想旋转编码器模拟位置反馈。
在完成这三步之后，您的仿真便能够输出舵机转角针对目标角度的跟踪曲线了。下文会对每个步骤的具体操作进行逐个详尽解释。

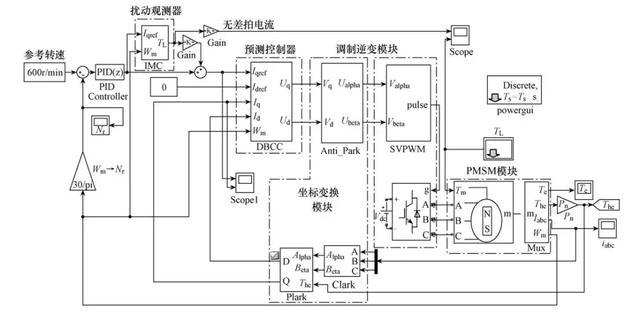

包含以下四个核心子模块的，是一个完整且可仿真的舵机控制模块，（此顺序为信号流向）：
1. 目标角度输入 – 提供阶跃、正弦或自定义轨迹信号。
2. PID，也就是位置控制器，它会去计算角度误差，进而生成控制电压，或者是PWM占空比指令。
3. 存在一种舵机执行器，它能够模拟实际舵机的电机的动态响应，模拟实际舵机的齿轮箱的动态响应，还能模拟实际舵机的输出轴的动态响应。
4. 位置反馈传感器 – 将输出角度回传至控制器，形成闭环。
架构所依据的是，上述架构是基于经典自动控制理论以及官方的文档里“Motor ”模块的示例，其来源为/help//motor.html。所有实际舵机控制系统的功能分解都是遵循这样的结构。
小型机器人关节所使用的那种标准舵机，也就是实际的舵机，它的输入是PWM信号的高电平时间，一般情况下，1到2毫秒的这个范围对应着0到180度，其输出是转角，它的动态响应能够用二阶传递函数来近似：
G(s)等于，ω_n的平方，除以，s的平方，加上，2倍ζ乘以ω_n再乘以s的和，加上，ω_n的平方。
其中：
响应速度由自然频率\(\\)所决定，其典型值处于30至80rad/s这个范围。
超调量由阻尼比\(\zeta\)来决定，其典型值处于0.5至0.8这个范围。
操作：
采用 Fcn 模块，此模块位于 当中的 类别里。
参数设定为，分子是 [ωn 的平方]，分母是 [1]，还有 [2 乘以 ζ 乘以 ωn]，以及 [ωn 的平方]。
假设ωn的数值为50这个特定的值，ζ的取值是0.6，那么此时得出的分子是[ 具备2500之数值的情况 ]，而分母呈现为[ 包含1，还有60，以及2500的情形 ]。
对于PID控制器而言，其会依据角度误差，也就是目标值减去反馈值，进而输出控制信号。而标准离散PID公式表述为：。
\[u(k)等于K_p乘以e(k)，加上K_i乘以对e(k)求和再乘以T_s，再加上K_d乘以(e(k)减去e(k1))除以T_s。\。
操作：
运用PID 模块拿来用，此模块在的分类当中。
初始参数推荐（适用于大多数小型舵机）：
\( K_p = 2.0 \)（比例增益）
\( K_i = 0.5 \)（积分增益）
\( K_d = 0.1 \)（微分增益）
将控制器输出进行饱和限幅的设置，其上限设定为 1，下限设定为 1，此上下限对应着归一化控制电压。
关于参数整定的行动建议如下，要把 \( K_i \) 和 \( K_d \) 固定为0，接着逐步去增加 \( K_p \) ，直至系统出现等幅振荡的情况，随后按照 法则来计算最终参数。具体的公式能够参考文档“PID ”，其来源是/help//pid.html。
一般而言实际舵机要由PWM信号来进行控制，高电平时间为1ms时对应0°，高电平时间为1.5ms时对应90°，高电平时间为2ms时对应180°。在仿真这个环境当中，您得把控制器输出的（0至1这个范围的值）映射成为PWM占空比，之后再输入到舵机里。
操作：
利用PWM 模块，该模块位于的中，或者处于 的内。
参数：
信号类型：
频率：50 Hz（标准舵机周期20ms）
占空比的计算方式为，Duty等于0.05加上，乘以0.05的值，其对应着1至2毫秒的，高电平状态。
以PWM出的输出连接入舵机传递函数模块相应输入端之地，如果传递函数输入是电压，那么PWM信号要经由Mean Value模块转为电压值，如果不这样做，那么就改用 模块加理想之PWM调制。
若只是进行控制的验证，那么这种情况下可以省略PWM生成这一步骤，直接把控制器输出的处于0到1这个范围的值，去乘以最大控制电压比如5V之后，再将其输入传递函数，如此一来，所得到的仿真结果依旧是具备参考价值的。
选取 Ideal 模块（ > 当中），或是直接输出传递函数的状态量（借助使用 模块的输出方式），以此作为反馈角度。
操作：
从舵机传递函数输出端引出信号线
连接至 PID 的反馈输入端
要是运用物理信号，那就得添加PS 转换模块。
在完成上述连接之后，将仿真时间设定为2秒，输入一个从0°起始至90°的90°阶跃目标，随后运行仿真，进而观察输出角度曲线。
预期结果：
上升时间（10%~90%）约0.05~0.1秒
稳态误差 < ±1°
超调量 < 10%
常见问题及：
有实际案例可验证，某高校里做机器人实验的那个实验室，在搭建六自由度机器手臂的时候，运用了上述提到的模块、针对每个关节的舵机去做单独的仿真，结果发现了第3个关节，由于载荷比较大，所以需要把 \( K_p \) 从2.0调高到2.8，才能够达成预期的跟踪精度。这就表明了，同一套参数是需要依据实际的负载状况来做微调的。
假如您有把控制模块直接放置到单片机（像是STM32、）的需求，那么请依照下面这些步骤去做：
1. 把PID 模块里的“ time”设置成跟硬件控制周期相同，一般是0.01秒。
2. 运用C28x硬件支持包，或者运用ARM M硬件支持包，此硬件支持包由官方予以提供，其来源为/。
3. 把 PWM 生成模块，替换成目标芯片的 ePWM 模块，或者替换成目标芯片的 模块。
4. 按动，而后朝着.Code 方向，接着点击往Build，以用来生成C代码，接着去进行烧录。
行动方面的建议是，在去生成代码以前，一定要去使用 FixedStep 求解器，像是 ode3 或者 ode4 这种，并且要去设置跟硬件时钟相匹配的步长。不然的话，所生成的代码有可能在实际的舵机上面出现特别严重的抖动情况。
核心观点重申：
一个符合标准、具备可靠性的舵机控制模块，必然要涵盖目标输入这一部分，还要包含PID控制器这一环节，也需有执行器这一要素，并且得有反馈回路这一组成部分。
参数的整定，特别是其中的 \( K_p, K_i, K_d \) 这些参数的整定，乃是决定仿真能不能反映真实舵机行为的关键所在，千万不要去使用默认参数。
先行开展仿真验证，能够预先察觉到抖动、超调以及响应慢等一系列问题，进而防止于实物之上进行反复的试错行为。
行动建议：
1. 立刻于内依据本文的步骤来搭建最小系统，此最小系统仅包含传递函数、PID以及阶跃输入，并且试着将 \( K_p \) 从数值1改变至数值5，进而观察响应曲线所产生的变化。
2. 为您的实际舵机（像机器人关节或者航模舵面那样）将仿真成功的参数予以应用，并且去对比实物响应跟仿真曲线是不是一致。
3. 若存在不一致的情况，那么就要检查实际舵机的供电电压，查看其是否与仿真设定完全一致，还要检查PWM频率，看其是否与仿真设定完全一样，并且要微调 \( K_p \) 以及 \( K_d \) ，一直到匹配为止。
借助上述整个流程，您会得到一个具备可移植性、可验证性的舵机控制模块，不管是应用于学术研究方面，还是用于产品开发领域，都能够明显地缩短调试所需时间伟创动力，并且提升控制精度。
