核心结论：舵机PID控制是通过比例(P)、积分(I)、微分(D)三个环节的闭环调节，不断修正舵机实际位置与目标位置之间的偏差，从而实现高精度、无超调的位置控制。简单说，PID就是舵机的“智能调节器”，让舵机“指哪打哪”，避免抖动、过冲或响应迟钝。
那种普通的舵机呢，就像是舵机一样，其内部已然有着简单的闭环控制，然而呢，在高精度的场景当中，像是机器人关节、无人机舵面以及工业机械臂这些地方，仅仅依靠基础控制是远远不够的，常见的问题包含有：
响应太慢：舵机转到目标位置耗时过长，跟不上指令。
超调振荡：越过目标位置后反复摇摆，无法稳定。
静态误差：受负载影响，实际位置与目标位置始终差几度。
抖动：在目标位置附近持续微小震颤。
用以解决上述问题的标准方案正是PID控制，它依据“当前位置与目标位置的偏差”，动态地计算修正量，使得舵机动作既具备速度又拥有稳定度。

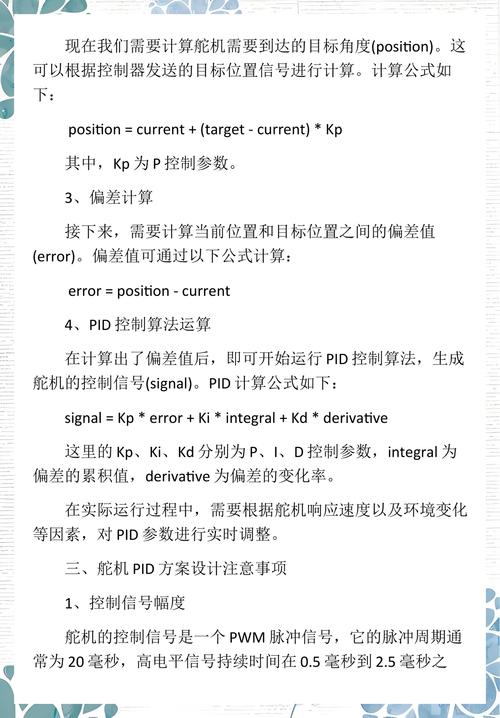

PID控制器输出是什么呢，它等于Kp乘以偏差，加上Ki乘以偏差积分，再加上Kd乘以偏差变化率。
案例1：机器人关节舵机抖动
，一台六足机器人的腿部舵机，在停止之后，出现了持续抖动的情况。，之所以会出现这种情况，是由于微分项Kd过小，以至于无法抑制超调之后产生的余振。，当把Kd从0.5调至1.2之后，抖动随之消失了。
案例2：无人机舵面响应迟缓
带有固定结构机翼类型的无人驾驶航空器的辅助机翼控制舵的机械装置在进行操纵舵柄动作后要延迟零点三秒才开始产生相应动作，缘由在于相应系数的比例部分数值不够，把对应系数从一点零逐步提升到二点五，反应时间缩短到零点零八秒，与此同时适度增加相关系数以避免超出调节范围。
案例3：受负载影响无法回中
重物被挂载于机械臂末端舵机后，其停止位置相较于指令缺了2度。此乃静态误差，当Ki系数从0.01增至0.05后，舵机自行实施累积修正，最终精准回到中位。
舵机内部的控制器，或者是外部的控制器，像单片机、舵机驱动板这类，会持续去执行下面这样的循环，其频率一般是在100Hz到这个范围。
1. 检测当下所处位置，借助电位器，或者磁编码器，又或者霍尔传感器，去读取舵机输出轴的实际角度。
2. 计算偏差：偏差 = 目标位置 实际位置。
3. PID运算：根据Kp、Ki、Kd和偏差值伟创动力舵机，算出修正控制量。
4. 对输出控制信号而言，要把修正量转化成PWM占空比或者电压，来促使电机进行转动。
5. 电机转动减速机构：带动输出轴逼近目标位置。
6. 重做步骤一，于每个控制周期之时，均再度开展检测、予以计算、实施修正，直至偏差趋向于零。
此闭环回路可让舵机具备抵抗外力扰动的能力。比如说，在外力拨动舵机臂之际，传感器会马上检测到位置出现变化，PID随即反向输出扭矩把它拉回。
依据多数舵机位置控制情形，依照下面的次序能够迅速取得稳定结果：
第一步：仅使用比例控制（Ki=0, Kd=0）
自小Kp起始，举例来说是0.5，而后渐渐增大，直至舵机开始出现轻微超调或者振荡的情况。记录下这个时候的Kp，也就是临界值，选取它的60%至70%当作最终Kp。
第二步：加入微分控制抑制超调
将Kd设定为Kp乘以零点一至零点三的范围，查看超调有无减小，要是舵机对噪声敏感即出现轻微抖动的情况，那就适度降低Kd。
第三步：加入积分消除静态误差
当舵机带着负载不能够抵达目标位置之时，从最小到最大去增加Ki（从0.01起始）。留意：Ki过大必将引发抖动情况，需要伴着Kd进行压制。
第四步：微调与验证
于不同视角、各异负载情形下，对舵机的响应曲线展开测试。典型的称得上合格的表现是：阶跃响应的上升时间小于0.1秒，超调量低于5%，稳态误差小于0.5度，并且不存在持续的抖动现象。
扮演着各自角色的P/I/D三个参数，是舵机PID控制的核心，其核心内容是“比例定响应、积分消静差、微分抑振荡”。不管你调试的是机器人关节，还是无人机舵面，又或工业的执行器，只要理解了这三个参数，就能系统性地解决响应慢、超调以及不到位、抖动这四大难题。
行动建议：
1. 倘若你此刻正在对舵机进行调试，那么请将积分以及微分予以断开，仅仅借助比例把响应调整到临界振荡的边缘之处，之后再向后回退30%。
2. 记录每次调整前后的舵机动作视频，对比超调和响应时间。
3. 启用串口绘图工具，像是 IDE的串口绘图仪那般，去实时观测角度曲线，借由数据来进行调参。
4. 遇上那种难以去除的抖动之际，降低积分项，接着去检查机械间隙，然后再查看传感器噪声。
按着上述PID控制原理，顺着这样的调参流程，你会在30分钟里头，让舵机达成工业级控制精度伟创动力，且不依靠任何特定品牌，也不依赖昂贵硬件。
