舵机位置反馈讲的是，获取舵机此刻实际转动角度的信号或者数据。不少人在运用舵机时，仅仅学会了怎样控制它转到某个角度，然而却不清楚怎样“读”出它当时的位置，像机械臂关节需要实时角度数据，机器人行走需要姿态闭环控制。本文直接给出3种经过验证的方法，助力你快速调出舵机的位置反馈。

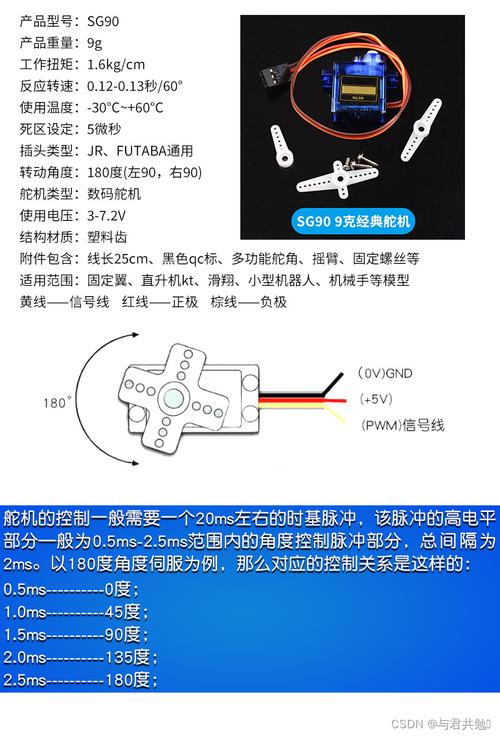

小王制作了一个六足机器人伟创动力，此六足机器人是他利用舵机完成的，在舵机转动之后，控制器全然不知当前腿的角度，致使步态变得混乱，他所购买的是普通PWM舵机，该舵机仅有电源、地、信号这三根线，这种舵机默认情况下不会输出位置反馈信号，若要调出反馈，就更换或者改造舵机。
操作步骤：
1. 明确舵机的具体型号，要去查看舵机的规格书，看看其中是不是有“反馈线”或者“位置输出线”。常见的标识有白色或者黄色的线，上面标注着“”“”“Pot”等。
2. 连接反馈线：将反馈线接到控制器的模拟输入引脚（ADC）。
3. 读取电压值：
舵机转动到0°时，记录反馈线电压（例如0.5V）。
转动到最大角度（如180°），记录电压（例如2.5V）。
公式是，当前角度等于，当前电压减去0°电压的差伟创动力舵机，除以最大角度电压减去0°电压的差，再乘以最大角度。
4. 查验精准度：凭借手动方式转动舵机，留意观察电压是不是呈线性状态发生变化。要是出现跳变十分剧烈的情况，极有可能是电位器存在接触不良的状况。
案例：小李使用那种带有反馈线的舵机，其反馈线连接到的A0口，编写代码去读取模拟值，再将模拟值换算成角度，最终成功在屏幕上显示出实时的位置。
适用场景：需要同时控制多个舵机并读取每个位置反馈。
操作步骤：
1. 接线步骤如下，要把舵机的数据连接线，也就是通常所说的半双工串口或者CAN总线，和控制器中的对应接口连接起来。
2. 发送读取指令：
查阅舵机通信协议（如、自定义协议）。
0x55，0x55，0x01，0x02，0x00，0x0A，0xXX，且具体情况需依照手册来确定。
控制器发送读取位置寄存器的指令。
3. 处理解析后的返回数据，舵机所返回的位置值，存在两种情况，一种是2字节的，另一种是4字节的，需要依据协议将其换算成角度，比如，数值范围在0到1000之间时，对应的角度范围是0到300°。
4. 重复进行读取操作：进行定时中断的设定，每隔10毫秒至20毫秒就开展一次读取行为，从而获取实时的反馈信息。
示例情况是，有个叫小张的，运用串口总线舵机来组装机械臂，借助发送“读位置”这样的指令，每一秒进行读取五十次的操作，达成了精准的力位混合所形成的控制。
操作步骤：
1. 把舵机外壳进行拆卸，要留意千万别损坏齿轮：去寻找到舵机内部驱动轴的末端位置，一般情况下那里会有一个和输出轴联动的电位器。
2. 引出电位器抽头：
用电表去测量有着三个引脚状况这样的电位器，其处于两端位置的那两个引脚是电源引脚，这两个电源引脚连接着舵机内部的5V以及GND，而处于中间位置的那个引脚是反馈电压引脚。
先是用那种很细的导线，去焊接中间的那个脚，以及GND，然后把它引出，引到控制器的ADC引脚那里，要注意的是，得保留原来的电路，并且是以并联的方式引出。
3. 校准角度：
舵机转到限位，测量反馈电压V_min和V_max。
将电压线性映射到0~最大角度。
4. 密封处理：用热熔胶固定引出线，还原外壳。
需注意风险，拆解这一行为会破坏其防水防尘的性能，并且还有可能致使舵机受到损坏，仅只是建议具备电子维修经验的用户来进行操作。
不论何种方法，调出舵机位置反馈其本质在于获取那与输出轴角度呈线性关系的模拟电压或者数字数据。没有反馈线的普通PWM舵机不能够直接输出位置，更换成带反馈的舵机，或者总线舵机，又或者在外部加装传感器。
1. 优先去选用那种带有模拟反馈线的舵机，也就是三线以外的第四线所对应的舵机，其成本比较低，并且调试起来较为简单 ，它适合于大多数的DIY项目。
2. 对于批量的场景，或者高精度的场景，也就是那种6轴以上机械臂以及工业设备的情况，要直接去购买总线式数字舵机，并且要严格按照协议去读取。
3. 自行改造普通舵机不被推荐，除非你对电路全然了解，并且不介意存在坏损的风险。
4. 对反馈验证是否成功进行操作：通过用手扳动舵机输出轴的方式，进而观察读数是不是实时在发生变化；利用程序来记录10次连续的读数，其中最大跳动不应该超过正负1°。
依照上述步骤去进行操作，你能够于30分钟之内获取到可靠的舵机位置反馈数据。要是碰到特定舵机不存在反馈线这种情况，那就直接按照方法二或者三来处理。
