你有没有碰到过这种状况：在制作机器人之际，想要使得机械臂精准地停留在某一个角度，然而普通电机却仅仅能够持续转动；又或者在组装遥控之时，需要把控转向轮偏转特定的度数，可是却发觉没办法直接达成。在这些情景之下，舵机恰恰是解决“精确角度控制”需求的标准执行元件。本文借助文字图解的方式，带领你全面地理解舵机内部的构成、工作的逻辑以及实际的接线方法。

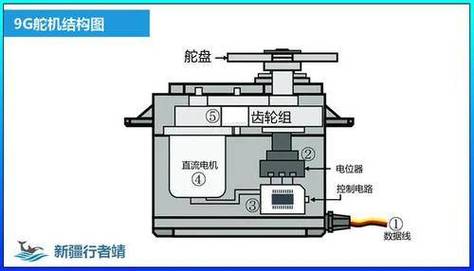

舵机可不是那种平常的直流电机，它属于一个完备的闭环位置伺服系统。把外壳拆开之后，其内部结构依据功能能够划分成三个部分着：
① 直流电机 – 提供旋转动力，带动输出轴转动。
② 减速齿轮组，它会把电机的高速旋转进行转速降低，还会增大扭矩，最终实现对输出轴的驱动。
③ 控制电路板，它包含位置反馈元件，位置反馈元件通常是电位器，还包含比较芯片，它负责解析控制信号，进而驱动电机。
关键要点在于，普通的电机仅仅能够达成“转起来”这样的状态，然而舵机借助“电机加上减速器并配合电位器连带控制板”的这种组合形式，达成了目标角度能够自动进行锁定的情况。
舵机开展工作，是依据脉冲宽度调制也就是PWM信号，以及内部电位器反馈所形成的闭环比较来进行的。下面以最为常见的180度舵机作为例子（标准周期为20ms）。
执行步骤：
1. 信号接收：控制板对PWM信号的高电平时间予以检测，此高电平时间比如是1.5ms。
2. 比较误差：控制板与此同时读取电位器当下电压（此电压代表当下实际角度），将其与目标角度所对应的电压值予以比较，最终计算出“角度差”。
3. 驱动电机，要是实际角度比目标角度小，控制板会驱动电机正向转动；相反的情况则会反向转动。电机转动的时候会带着齿轮组与输出轴运转，与此同时电位器电压也跟着产生变化。当实际角度等同于目标角度时，电机停止转动，输出轴被机械方式锁定。
常见情况验证：你动用遥控器管控车的转向舵机之际，转动方向盘产出各异的PWM信号，舵机内部每秒开展数十次上述比较调整，哪怕遭受路面颠簸外力干扰，都能瞬间纠正至指定角度。

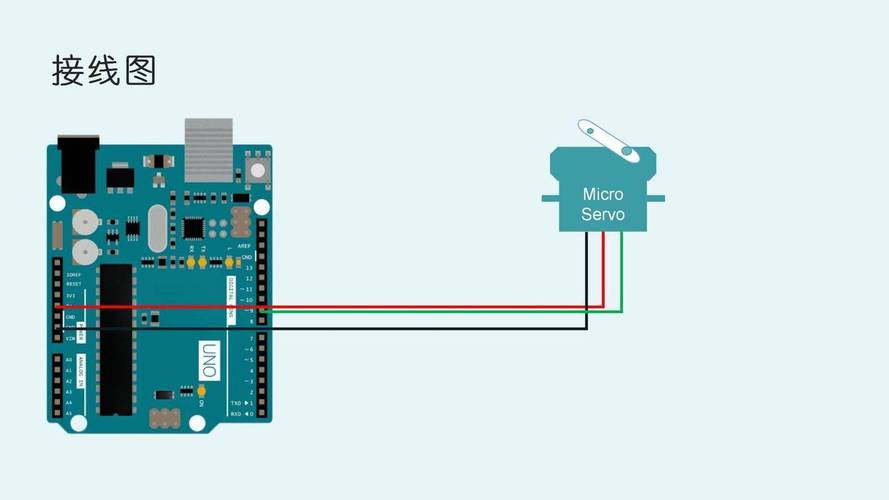

使用同一套接线标准（JR/兼容制式）的舵机，数量占绝大多数：
告诫：千万别把红色的电源线跟信号线接反了，不然的话就会致使控制板被烧毁。通常出现错误的案例是：刚开始学习的人把5V电源连接到信号线那里伟创动力舵机，从而使得舵机内部的芯片马上就坏掉了。
问题1：舵机抖动或无法保持位置
理由是，存在电源供电不足的状况，或者有信号干扰的情形。舵机启动的瞬间，电流能够达到1至2A，要是运用USB供电，而USB供电通常限制在500mA，这样就会致使电压出现跌落，进而使得控制板复位。
供电方式：采用独立的电池来提供电力，像4.8V镍氢电池组或者5V 3A稳压模块这类，并且在信号线朝着舵机那一端相近的地方，串联设定为100Ω的电阻。
问题2：舵机只朝一个方向转到底
缘由是，所输入的PWM信号的周期，或者相应的高电平时间是超出了规定范围的，举例来说伟创动力，周期小于15毫秒，或者高电平大于2.6毫秒。
解决办法：借助示波器，或者利用逻辑分析仪，去确定PWM信号的周期是不是20ms的时长，高电平是不是严格处于0.5ms至2.5ms的范围当中。
问题3：舵机发热严重
原因：长时间承受过大的外部扭矩，导致电机持续堵转。
解决办法：查看机械结构有没有出现卡滞的情况，或者去更换扭矩更大的舵机，像是用15千克厘米规格的去代替9千克厘米规格的。
核心观点再次着重强调：舵机的实质是一个“角度伺服系统”，该部件凭借PWM信号的高电平时间来设定目标角度，借助内部电位器去实时反馈当下位置，进而形成闭环控制，以此达成精确且具备抗干扰能力的角度定位。体悟此闭环逻辑，相较于记忆具体引脚顺序更加重要。
你的下一步行动建议：
1. 找来一个标准舵机（像SG90或者MG995都可以），借助开发板或者STM32开发板输出周期为20ms、高电平处于0.5到2.5ms之间且可调节的PWM信号，进而实际去观察角度的变化情况。
2. 于舵机处于工作状态之际，运用万用表去测量红色线跟棕色线彼此之间的电压，以此来确认其数值不会低于4.5V，此情况是在5V供电的条件之下才成立的。
3. 若舵机未依照预期去动作，要查看“电源容量”，还要检查“PWM参数”，这两项将90%的常见故障覆盖住了。
若掌握了上述所提及的原理，以及验证的方法，那么便能够独自完成舵机的选型，之后去进行接线，再接着完成调试，而不会再去依赖猜测，或者模仿他人所编写的代码。
