此文对旋转舵机电动负载模拟器的定义，进行系统讲解，阐述其核心功能，说明选型方法，结合常见测试案例，助力工程师迅速掌握该设备的选用要点，以及使用技巧。
有这样一种专用测试设备，它叫旋转舵机电动负载模拟器，其作用是在地面条件下，模拟舵机实际工作时的负载，这里的负载包含扭矩、惯量、摩擦力等。它借助电机主动去施加可控的加载力矩，进而验证舵机在带有负载的状态之下的输出特性、响应速度以及稳定性。
关键结论是，在进行选型期间，需要着重留意的是三项重要指标，分别是加载扭矩的范围大小，转速匹配的相应能力，以及控制响应的具体频率。这三个特定要点将直接决定，所选的模拟器是否能够切实逼真地重现舵机的实际工作状况。
电动负载模拟器通常包含以下部分：
加载电机：一般采用伺服电机或力矩电机，输出可控加载扭矩。
扭矩/角度传感器：实时测量舵机输出轴的实际力矩与转角。
控制器：根据设定负载谱，控制加载电机输出目标扭矩。
联轴器与夹具：连接被测舵机与模拟器，需保证对中精度。
工作原理由这些构成啦：，控制器会去接收上位机所设定的负载曲线，这里的负载曲线比如说有正弦波、阶跃这种情况，还有随机谱的形式。然后，它会驱动加载电机伟创动力，让加载电机对舵机输出轴施加反向扭矩。与此同时，传感器会进行闭环反馈调整，就是通过这样一系列操作，来实现动态加载。

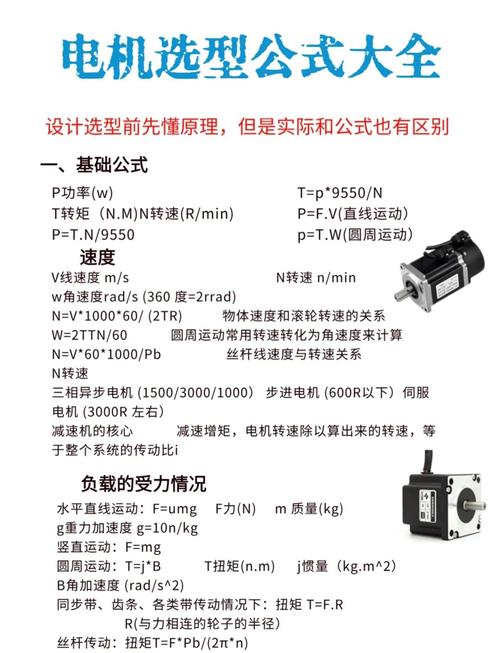

选型硬性规则：
1. 模拟器给定的额定扭矩，要大于或者等于于被测试的舵机所能达到的最大堵转扭矩，再乘以1.2这个安全系数的值。
2. 模拟器最大转速 ≥ 被测舵机空载转速。
3. 控制的精度，不能比舵机控制精度要求的三分之一还要低，比如说，舵机精度是正负百分之三，那么模拟器的精度就得小于等于正负百分之一。
案例1：航模舵机高频响测试出现加载滞后
一家无人机公司开展一款无刷舵机的测试工作，这一无刷舵机扭矩为2.5 N·m，响应带宽是30 Hz，测试时使用的是低端电动负载模拟器，其带宽仅仅5 Hz，之后在10 Hz正弦加载的情况下，该模拟器输出扭矩滞后舵机实际负载出现了45度的相位差，最终致使测得的舵机频响曲线上出现了严重失真的状况。
更换那种带宽大于或等于50赫兹的模拟器，采用直接力矩控制模式，让滞后降低到5度以内来解决。
案例2：机器人关节舵机堵转测试烧毁模拟器
拥有教育机器人的厂商，对一款大扭矩舵机展开测试，此舵机峰值扭矩为8 N·m ，然而结果却是误选了额定扭矩是5 N·m的模拟器。之后在进行堵转测试期间，该模拟器加载电机，最终致使过流烧毁。
处理：严谨依照“额定扭矩大于或等于一点二倍堵转扭矩”来进行选型，并且增添过载保护阈值的设定。

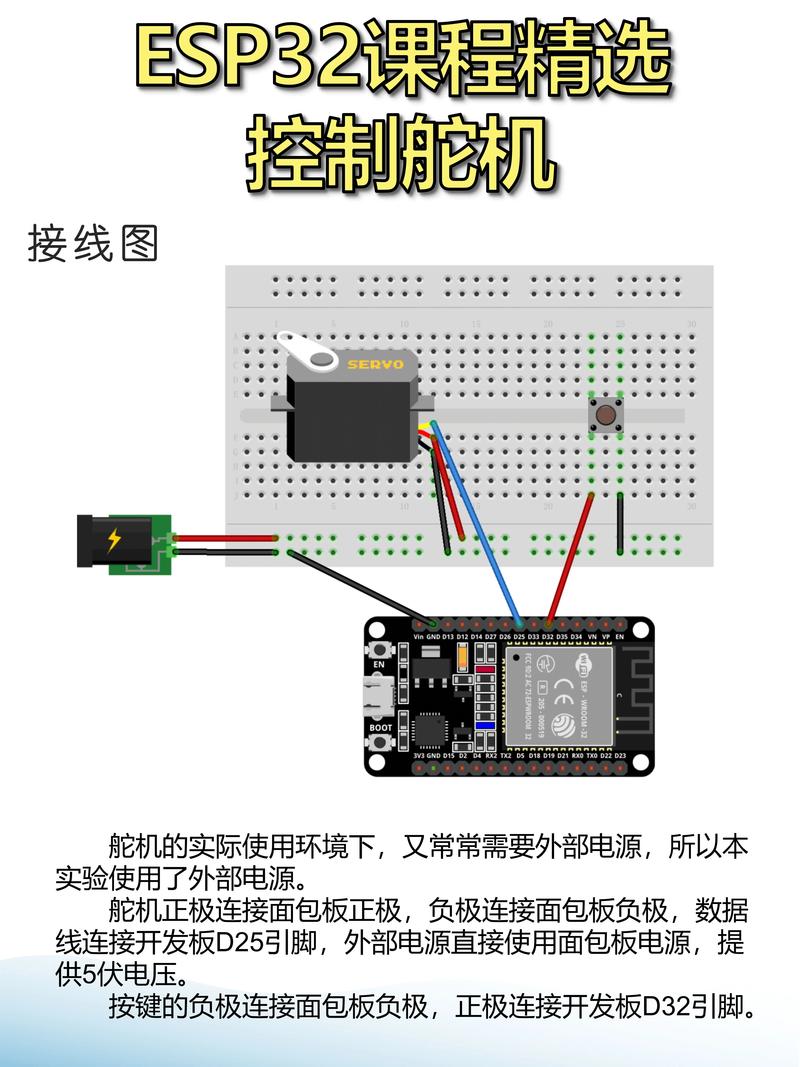

案例3：PWM控制舵机与模拟器通信不匹配
航模爱好者所使用的是PWM接口舵机，其周期为20ms，脉宽范围在500 2500μs伟创动力舵机，然而模拟器仅仅支持RS485，所以没有办法直接进行联调以加载曲线。
解决的办法是，去挑选那种具有支持PWM输入功能的模拟器，或者是带有外置PWMRS485转换模块的模拟器。而且，要优先去选择具备多协议兼容这样特性的型号。
步骤1：明确被测舵机的核心参数
将舵机的额定扭矩记录下来，把舵机的堵转扭矩记录下来，把舵机的空载转速记录下来，把舵机的工作电压记录下来，把舵机的控制协议（PWM/TTL/CAN 等）记录下来。
需明确测试目标，可以是静态扭矩的标定测试，也能够是动态响应情形下的测试工作，或者是耐久性涉及加载种类的测试。
步骤2：对照选型指标表匹配模拟器
扭矩：模拟器额定 ≥ 舵机堵转扭矩×1.2
转速：模拟器最大转速 ≥ 舵机空载转速
带宽：动态测试时，模拟器带宽 ≥ 舵机响应带宽的2倍
接口：与舵机控制器或上位机兼容（或通过转换器）
步骤3：制定标准测试流程
1. 空载预热模拟器10分钟，进行零点校准。
2. 安装舵机，确保同轴度偏差＜0.1mm。
3. 起始于低负载状态，此低负载为10%额定扭矩，随后展开阶梯加载，每一步加载过程中保持5秒时长，之后记录扭矩与角度所形成的曲线。
4. 展开动态加载谱的执行操作，此动态加载谱如同1Hz的正弦波那般，其幅值为额定扭矩的50%，进而对相位延迟展开验证工作。
5. 测试完成后卸载，关闭电源并记录数据。
步骤4：建立定期维护计划
每100小时校准一次扭矩传感器。
每月检查联轴器弹性体是否磨损。
每季度清洁电机散热风道。
旋转舵机电动负载模拟器选对的关键要点在于，扭矩、转速、带宽跟接口这四项指标要精确匹配，要是忽略其中任意一项的话，就极有可能致使测试数据失真，或者造成设备损坏。
行为提议：马上梳理您当下有待检测的舵机的完备参数表，依据本文第三部分的选型指标，一项一项去核查现有的模拟器是不是符合要求。要是不符合，去提升带宽与控制精度这两项核心指标，然后开展关键任务测试。
