舵机由什么组成？3分钟看懂工作原理和PWM控制

01舵机的四大核心组成

1. 那直流电机呢，它能够提供一种原始的旋转动力，在通上电之后会进行高速旋转，然而其扭矩却是比较小的，这就导致没法直接带着负载运行。

2. 减速齿轮组，它能把电机的高转速予以降低，与此同时，还会很大程度提升输出扭矩。它常见的材质是塑料或者金属齿轮，其中金属齿轮更具耐磨性能，负载能力也更为强大。

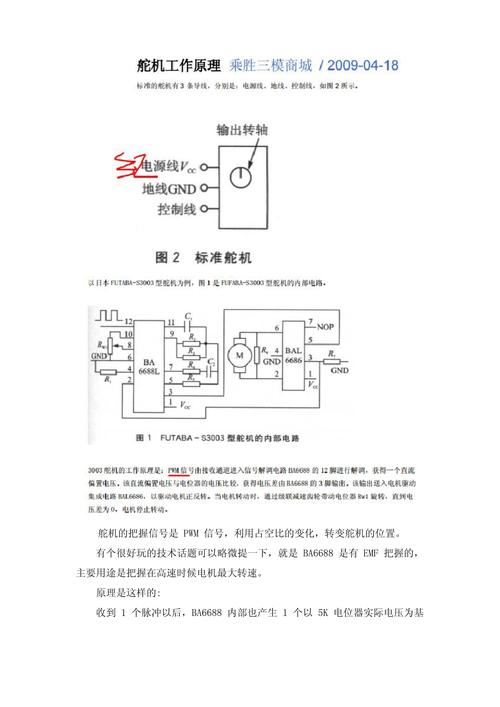

3. 控制电路，其核心构成是单片机以及驱动芯片，它承担着解析PWM信号的任务，还要对目标角度和当前角度进行比较，进而输出正反转指令。

4. 被称作位置反馈电位器的可变电阻器，是安装于输出轴之上的，当输出轴进行转动之际伟创动力舵机，电位器的电阻值会呈现出线性的变化状态，而控制电路是借助检测电压的方式来知晓当下实际角度的。

常见的案例情况是，在航模舵面进行控制这个行为当中，要是舵机出现了抖动这种状况或者是出现不回中这种情形，如果出现了这样的情况，那么百分之八十的原因是电位器出现了磨损这种状况或者是控制电路出现了受潮这种情况，而这正好能够说明反馈环节具有的重要性。

02工作原理：闭环控制三步走

舵机属于闭环伺服系统，工作流程如下：

第1步：接收PWM指令

飞控、单片机这类控制器，发出一种PWM信号，其周期是20ms，高电平宽度在0.5ms至2.5ms之间。

0.5ms → 0°（左极限）

1.5ms → 90°（中位）

2.5ms → 180°（右极限）

第2步：比较角度差值

在控制电路的内部，持续去读取电位器的电压，将其换算成当下实际的角度。与此同时，对PWM的高脉宽加以解析，从而得到目标角度。接着计算差值，也就是Δθ等于目标角度减去实际角度哦。

第3步：驱动电机纠正

当Δθ大于0（此情况需顺时针转动）时，控制电路会输出正向电压，进而使得电机进行正转。

Δθ < 0（需逆时针转）：输出反向电压伟创动力，电机反转。

，Δθ等于0 ，接着，停止进行驱动 ，然后，电机实施刹车 ，，输出轴凭借齿轮自锁力被固定于目标角度。

每秒之中，整个检测循环会进行上百次，紧接着是比较循环也要进行上百次，然后是纠正循环同样进行上百次，所以舵机能快速有响应，并且能牢牢地停在指定位置。

验证的方法是，用手轻轻地去掰输出轴，此时你能够感觉到存在障碍，而这障碍恰恰是闭环系统为了持续地去对抗外部力量，从而尝试返回设定角度所产生的。

03常见问题与根本原因

04核心结论与行动建议

核心观点：舵机的本质是一种“角度闭环伺服系统”，PWM信号仅告知它“要去往何处”，电位器持续汇报“当下所处位置”，控制电路驱使电机消除偏差，最终借由减速齿轮输出强劲扭矩并锁定位置句号。

给你的3条行动建议：

1. 在进行选型这个行为的时候，优先去明确扭矩方面的需求，也就是以千克厘米作为单位的那种需求，以及齿轮所采用的材质，是金属材质呢还是塑料材质呢，这比毫无目的、盲目地去追求大角度要更加重要。

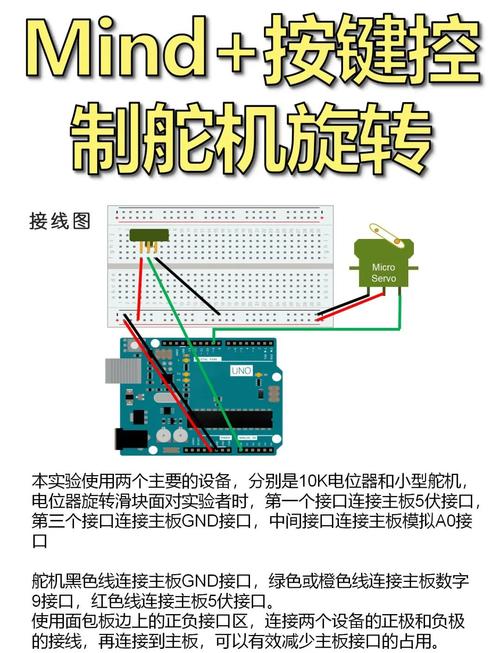

2. 接线之际，红色的线也就是VCC要连接到5V稳定的电源之上，棕色或者黑色的线即GND要进行共地操作，橙色与白色线也就是信号要连接于控制器PWM输出端，千万不要从接收机那里获取电力以驱动大扭矩舵机。

3. 处于调试这个阶段的时候，要借助示波器，或者是逻辑分析仪，以此来确认PWM周期精准地为20ms，脉冲宽度的范围是在0.5至2.5ms之内，一旦超出这个范围，就有可能致使控制电路被烧毁。

懂得舵机的构成以及闭环原理，能够使你迅速地诊断出故障，精确地进行选型，并且在机器人或者DIY项目里达成稳定且可控的运动。
