凭借典型舵机控制原理图片，对舵机内部结构予以直观解析，明确PWM控制信号跟角度定位的对应关系，助力您较快掌握舵机工作的核心逻辑。
舵机通过接收不同宽度的脉冲信号（PWM），由内部闭环控制系统驱动电机，使输出轴精确旋转到指定角度。
在以180°舵机作为示例的情况下，其标准周期为20ms，当高电平时间处于0.5ms时对应的角度是0°，处于1.5ms时对应的角度是90°，处于2.5ms时对应的角度是180°。
下文中每一张原理图片都围绕这一核心逻辑展开。
一张完整的舵机控制原理图，必然会涵盖以下三个核心部分，少了其中任何一个都不行，具体为：
控制电路板：解析PWM信号，比较目标角度与当前位置。
直流电机：提供旋转动力。
减速齿轮组：增大扭矩，降低转速。
位置反馈电位器：随输出轴转动，实时返回当前角度电压值。
驱动芯片：根据控制信号驱动电机正反转。
于图片里怎样去进行识别呢，就是剖视图常常会运用不一样的颜色来区分电路板，区分齿轮组，区分电位器，而电位器是直接连接输出轴末端的。

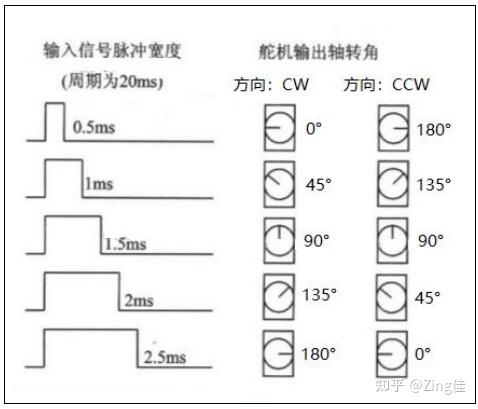

展示典型波形图，呈现一个固定周期，此周期时长为20ms，而该图形展示的正是高电平持续时间的变化。
高电平0.5ms → 角度0°（最左端）
高电平1.5ms → 角度90°（中位）
高电平2.5ms → 角度180°（最右端）
如何在呈现的图片里进行识别，其中，横轴是被设定为时间（ms）的，纵轴是被设定为电压（V）的，有三个波形并列展示着不同脉宽所对应的角度位置。
标准三线接口：
那个图片里，要怎么去识别呢，三条线，它们这条被标注成“GND”，那条给标注上“VCC “，还有那条被标为“SIG”，而且在信号线的旁边，常常会绘制出PWM波形的示意图。
以把舵机从0°转向90°这事而论，结合图片里的闭环控制路径是这样的。
1. 信号输入，由外部控制器也就是单片机发出，发出的是高电平，此高电平持续时长为1.5ms，这样一种PWM脉冲。
2. 信号解析：控制电路测量高电平宽度，换算为目标角度90°。
3. 位置反馈：电位器当前电压对应0°，反馈值与目标值不相等。
4. 驱动输出：控制电路驱动电机正转，带动齿轮组和输出轴。
5. 实时比较：电位器电压随角度升高而变化，不断传回控制电路。
6. 一旦抵达停止状态，在反馈电压趋向于达到九十度所对应的数值之际伟创动力，控制电路会促使电机停止转动，输出轴会实现锁定状态啦。
典型原理的图片里头，这一流程会通过箭头，依照顺序逐个标注在结构图的四周伟创动力舵机，进而形成闭环回路的标识。
现象：机器人关节在90°附近反复晃动。
对原理图展开分析，查看电源线（红色的那条）是不是表现得又细又长，或者有没有出现供电不足的状况。舵机启动的那一瞬间，电流能够达到1A往上，要是供电不足，就会致使控制电路复位，致使电位器读数发生跳变。
实施办法：将现有电源线替换为粗短样式的，要不就在VCC以及GND两者之间，增添1000μF的电容进行并联操作喽。
现象：航模舵面无反应，外壳烫手。
对于原理图进行分析，信号线存在悬空的情况，同时或者存在PWM周期错误，正常的周期是20ms也就是50Hz，要是输入周期为10ms或者30ms，那么控制电路没办法识别，从而导致电机持续处于堵转状态。
解决办法是，借助示波器来测量信号线的波形，进而确认其周期为20ms，并且高电平处于0.5至于2.5ms的范围之内。
现象：编程发送180°指令，实际只转到90°。
剖析原理图得出，电位器机械行程存在被限制的状况，不然就是控制电路校准值出现了偏移，这种情况常常在更换齿轮组之后，却没有再次进行对中的时候能见到。
解决办法是，手动把输出轴转动到物理的中间位置，发送时长为1.5ms的脉冲，以使控制电路再次学习中点的位置。
1. 验证接线
参考接线示意的图，借助万用表去确定VCC 同GND二者之间电压处于4.8V至6.0V这个范围，并且和控制器在同一个地线上。
2. 检测信号
利用逻辑分析仪或者示波器，去测量信号线波形，标准是，周期为20ms，高电平宽度在0.5至2.5ms之间是能够连续调节的。若是没有仪器，那么可以把LED串联1k电阻跨接在信号线与GND之间，LED亮度随着脉宽变化表明信号是正常的。
3. 角度校准
发出时长为1.5毫秒的脉冲，查看输出轴是不是正好处于物理意义上的中间位置，一般情况下壳体是有标记线的。要是出现偏离状况，那就松开舵盘的螺丝，在调整到中间位置之后再进行锁紧。
核心观点存在重复情况：舵机控制的实质是这样一个闭环进程，即“PWM脉宽转变为目标角度，目标角度引发电位器反馈，电位器反馈进而驱动电机”。每一幅原理图片的目的在于使你明晰这个链条。
最终得出的结论是：只要能够掌握PWM脉宽与之相对应的角度的线性关系（其中0.5ms对应0°，1.5ms对应90°，2.5ms对应180°），并且还能够从原理图里识别出控制电路、电机、减速齿轮以及电位器这四个关键部件，那您便能够独立去分析任何舵机的工作状态以及故障产生的原因。建议留存一张标准的舵机控制原理图当作工作参考，并且在每次进行调试之前迅速复述上述讲述的闭环流程。
