您有没有碰到过这般状况：在组装机器人或者之际，手上的舵机摇臂，要么太长要么太短，孔位对不上，又或是要自己画图加工，却寻觅不到精准的尺寸参考？此文径直给出市面最为常见舵机摇臂的标准图纸参数，涵盖安装孔距、齿形规格、外形轮廓等关键数据，助力您迅速达成选型、自制或者替换。
极为多数的标准舵机，以及微型舵机的摇臂接口，遵循着以下这两个行业事实标准。
1. 输出齿规格：

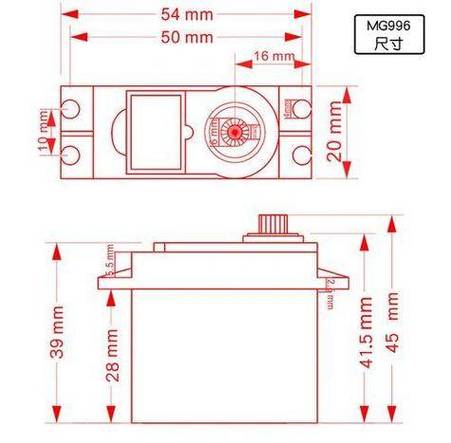

25T ，也就是 25 齿呀，它是那种经常可以见到的标准舵机 ，像尺寸处于 40×20×36mm 这个级别范围内的 ，其输出齿所具备的规格呢 ，齿顶圆直径大约是 5.8mm ，模数是 0.5。
23T（23齿），这是部分微型舵机（像是9g舵机）以及早期标准舵机的一种规格表示，它的齿顶圆直径大概是5.2mm，其模数为0.5。
2. 安装孔间距：
十字臂上，最常见固定孔中心距为6mm、7mm、8mm、9mm，针对M2或M2.5螺丝，一字臂上也是如此。
圆形盘状摇臂的安装孔洞，一般分布于直径为Φ12mm、Φ16mm、Φ20mm的节圆之上，每一圈存在4个或者6个孔。
业内长期形成的互操作性规范，是上述参数的源头所在，众多舵机生产商以及配件商，都遵循这一规范，这些参数能够直接被运用到图纸绘制当中，此乃权威依据。
以下所有的尺寸，皆为行业通用的标称值，其适用于自制金属或者玻纤摇臂之际使用。绘图之时，请依据实际测量的样件进行微调，不过以下这些数据能够满足95%以上的常见场景。
适用场景：需要四个正交方向安装连杆，用于舵面、转向机构。
图纸的要点在于，十字臂的四臂长度是相等的，其中，中心圆盘的直径，对于25T的是10mm，对于23T的是7mm。固定孔呢，要么是腰形槽，要么是圆孔，这里建议绘制成为伟创动力，直径是Φ2.7mm的圆孔，并且在两侧开口，这样做是便于进行微调。
适用场景：机器人轮子、云台转盘、收放机构。
要点关于图纸，中心之处要留出，能与舵机输出齿相匹配的，有着25齿的内花键槽，其深度为2mm。外圈的孔，建议绘制成为U型槽，其宽度是2.7mm，长度为4mm，并且允许角度作微调。
适用场景：单向推拉、弹簧复位机构、简易门锁。
图纸的要点是，摇臂的两端呈现为半圆形，固定孔沿着中心线呈一字状排列，在孔与孔之间能够绘制凹槽用来减轻重量。
适用场景：平行四连杆机构、双舵面联动、机械手爪。
有关图纸的要点是，H的两条竖臂呈现平行状态，其横梁所处位置处于居中情形。在H的四个端点之处，每个端点都开设一个直径为Φ2.7mm的圆孔。
适用场景：多方向同步驱动、复杂的连杆机构。
图纸注意要点为，三臂之间相互成120°的角度，五臂之间相互成72°的角度。且在每个臂之上设置两个固定孔。
1. 到开源硬件平台进行访问，像、、这样的平台，去搜索关键词，有“servo arm 25T CAD”，还有“舵机摇臂step”，以及“9g servo horn ”。
2. 以用于三维建模方式存在的下载文件格式有STEP、IGES ，以用于二维线切割或CNC方式存在的下载文件格式有DWG、DXF。
3. 查证尺寸，于下载之后，去测量中心花键的齿数，以及安装孔距，看其是否契合上述标准。
需用的软件有，，， 360（免费版本），或者任意的2D绘图工具。
绘制步骤（以十字臂为例）：
1. 绘制中心圆：直径10mm。
2. 绘制花键的内轮廓，要按照25齿均匀分布进行绘制，其齿形呈现为梯形，该梯形齿顶宽是0.6mm，齿根宽为0.9mm，齿高也是0.6mm。简化的方法是，先直接绘制一个直径为Φ5.8mm的圆，然后在这个圆的内侧绘制12条呈放射状的线来表示齿位，而在实际加工的时候，采用线切割或者拉刀成型的方式。
3. 绘制十字臂体，要使从中心朝着上方、下方、左方、右方伸出矩形，该矩形长度为20毫米，宽度为6毫米，并且端部是半圆，其半径为3毫米。
4. 绘制Φ2.7mm圆孔，绘制的位置是在每个臂上，距离中心分别为6mm、7mm、8mm、9mm处，以此来添加固定孔！
5. 倒角：所有边缘倒R0.5mm圆角。
留意，针对那种金属摇臂而言，提议于花键的周边位置留出厚度为1mm的法兰盘，此法兰盘直径是12mm，通过这样做来增添强度。
使用游标卡尺测量以下三个关键数据：
1. 输出齿外径（5.8mm对应25T，5.2mm对应23T）。
2. 安装孔中心距（选择最接近的整数规格，如7mm）。
3. 摇臂厚度（配合舵机螺丝长度）。
然后对照本文上表直接匹配标准规格，无需重新设计。
1. 要是您急切需要一个能够投入使用的图纸，那么就复制下表当中任意一个关键词到搜索引擎或者3D库，第一个出现的结果便能够进行下载。
“标准25T十字舵机臂 DXF”
“9g舵机圆盘图纸 STEP”
“servo horn 3D CAD model”
2. 要是您有自行绘制的需求：那就径直运用本文第二节所提及的尺寸表，在10分钟之内于CAD软件里达成草图绘制并且导出DXF，如此便能够发送至激光切割或者线切割加工了。
3. 要是您非得确认当前手上摇臂是不是合规，那就要去测量其输出齿的外径，还有安装孔距，之后和本文给出的表格作对照，只要误差处于±0.1mm范围之内，这就是符合兼容标准的。
所要再三强调的核心观点是，全部舵机摇臂图纸的实质其实就是两个参数，其一为输出齿规格，其中包含25T或者23T这两种情况，其二是安装孔位置，该位置是以从中心开始计算的6/7/8/9mm来确定的。只要把握住这两点伟创动力舵机，那么不管是进行自制还是开展替换操作，就都不会再存在困难了。
参照上述标准参数来绘图，或者进行选型，您能够在15分钟之内完成一份能够直接用于加工的图纸，以此避免由于尺寸出现错误而致使的反复返工情况发生。
