船舶舵机自动控制原理图:闭环控制全解析

发布时间: 2026-04-15

01船舶舵机自动控制原理图:从指令到舵叶的完整闭环解析

船舶舵机自动控制的核心,是一个位置闭环负反馈的系统。本文是依据国际海事组织也就是IMO,以及SOLAS公约针对舵机系统的规范要求,再结合常见的商用船舶实际配置情况,进而提供完整的控制原理图分解以及故障排查指南。再者关键结论也来了,自动控制原理图包含指令输入、比较环节、控制放大、执行机构、反馈单元这五个部分,这五个部分缺少了任意一个都是不行的。

一、原理图整体框架(文字版框图)

操舵指令自驾驶台发出(以电信号形式),传至综合比较点,而后经 PID 调节器,再到伺服放大器伟创动力舵机,接着传递至电液伺服阀,由此驱动液压油缸或回转机构,进而带动舵叶转动形成转角,角度反馈传感器(自整角机或编码器)对此时的舵叶转角进行检测,将反馈信号送回比较点。

实际发生的案例是,在2024年的时候,有一艘8.2万吨散货船,在进出港口之际,出现了“舵角不准”的报警情况,经过检查了解,是因为在反馈环节里,自整角机的转子出现了松动现象,进而致使反馈信号有所滞后,系统持续处于积分饱和状态,最终引发了剧烈的摆动情况。在更换反馈组件之后,闭环恢复到了正常状态。

二、五大核心模块详解

1. 指令输入模块

信号发自,驾驶台负责掌控方向的操舵旋钮以及舵轮,其一般输出的数值范围常是0到10V,或者从4至20mA,此输出情况对应着从左满舵一直到右满舵的状态。

辅助输入:自动舵(航向跟踪)、随动舵手柄

关键参数是,输入电压和电流,以及期望舵角之间的线性对应关系,这个关系每年进行校验。

2. 比较与调节模块

实际舵角传感器信号,与指令信号,在比较器这里求差,进而产生偏差信号e(t)

调节器:绝大多数船舶采用PID控制(比例积分微分)

比例(P):立即响应偏差,提高动态响应

积分(I):消除稳态误差伟创动力,保证最终舵角精确对位

微分(D):抑制超调,减少震荡

经常会在工程里出现的值是,比例系数Kp处于8至15的范围,积分时间Ti处于0.5至2秒的范围,微分时间Td处于0.05至0.2秒的范围。

3. 伺服放大与驱动模块

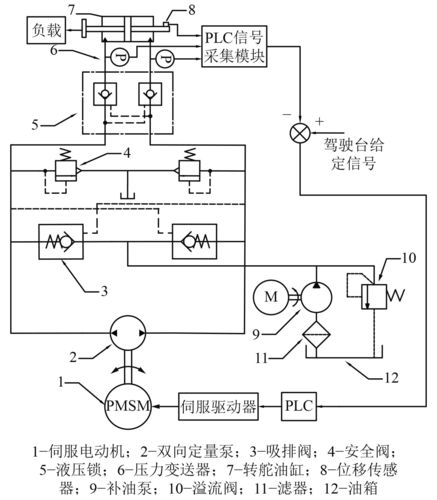

船舶舵机控制系统_船舶舵机的自动控制原理图_船舶自动舵机系统

把PID输出的那种小功率信号,也就是±10V/20mA的信号,进行前置放大,使其提升到能够驱动伺服阀的等级

电液伺服阀,是核心的液压控制元件,它输入电信号,以此驱动力矩马达,通过改变先导阀开度,进而实现对主阀流量与方向的控制。

安全冗余方面,SOLAS规定了对于舵机系统的要求,要求其具备两套相互独立的液压动力单元,并且每套液压动力单元都包含独立的伺服阀。

4. 执行机构模块

液压油缸:双作用油缸,推动舵柄或转叶式机构

舵叶:实际输出转角,范围为±35°(部分船限制±32°)

限位开关:机械或电子式,防止舵角超限(通常设在±37°)

5. 反馈模块

传感器类型

自整角机(传统):发送器与接收器无接触,耐恶劣环境

旋转编码器(现代):绝对式或增量式,精度可达0.1°

针对反馈信号的处理,存在这样的情况,信号调理电路会把角度进行转换,转换成4至20mA或者CAN总线数据 ,紧接着将其送回到比较点。

典型故障包括,反馈连杆存在松动情况,电位计出现磨损状况,接线有着接触不良问题,这些情况都会致使闭环震荡或者舵角不准。

三、自动控制工作流程(正常操舵时)

1. 驾驶员把舵轮转到10°右舵,指令信号是10°所对应的电压值。

2. 在这个时候,实际的舵角被假设成是5°的右舵状态,进而反馈回来的信号显示为5° ,然后比较器所输出的偏差呈现为+5°

3. PID调节器依据偏差输出控制电压,进而使得伺服阀开启,朝着向右转的方向进行供油。

4. 液压油推动舵叶向右转动,实际舵角逐渐增大

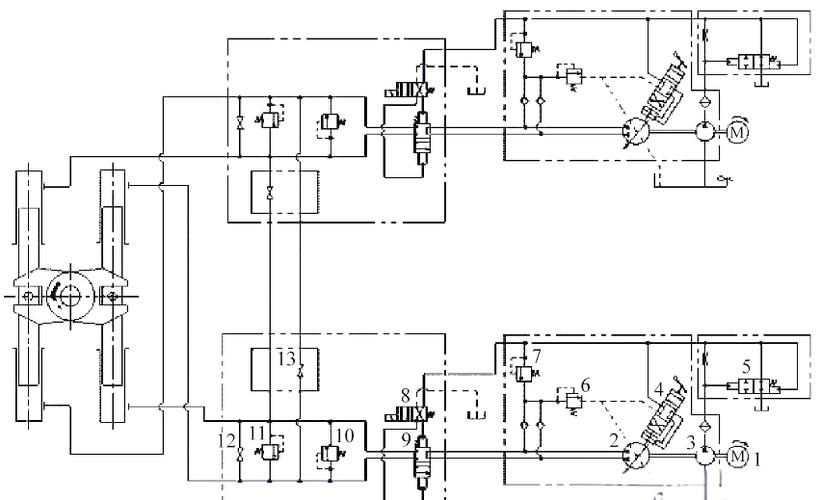

船舶舵机的自动控制原理图_船舶舵机控制系统_船舶自动舵机系统

5. 反馈传感器同步输出增大,偏差信号逐渐减小

6. 什么时候实际舵角抵达了10°,偏差就是0 ,然后调节器输出归为零,接着伺服阀关闭,舵叶稳定于10°

7. 比如说,要是因为海浪撞击致使舵角出现偏离情况,像被推到了9.5°这个角度,那么偏差会马上变成+0.5°,随后系统会自动进行补油修正。

四、常见故障现象与原理图对应分析

故障现象 可能的原因(按概率排序) 检查步骤
舵叶完全不动作 ① 伺服阀卡死 ② 液压泵未启动 ③ 放大器无电源 先测放大器输出;再拆洗伺服阀
舵角震荡(左右摆动) ① 反馈电位计松动 ② PID的D参数过小 ③ 油路中有空气 紧固反馈连杆;查看PID设定值;放气
舵角到位缓慢(响应滞后) ① 比例增益P过低 ② 液压油滤器堵塞 ③ 伺服阀先导级磨损 逐步增加P值;清洗滤器;测伺服阀频率响应
舵角与实际指令不符(恒定偏差) ① 积分I作用失效 ② 反馈零点漂移 ③ 指令输入电位计磨损 检查I参数;校准反馈零位;测量指令信号

五、自动控制原理图的三大验证标准(依SOLAS及船级社规范)

1. 对舵角误差有如下要求,在任何一种工况的情况下,实际所呈现的舵角与指令给出的舵角之间的稳态误差,是不可以大于正负1°的。

2. 驾驶台发出指令后才得以转动舵叶,舵叶需转动至规定角度,此规定角度范围是从左35°到右35°,而从发出指令到转动至该规定角度所需的时间,要求不超过28秒,这就是响应时间的要求,有此规定。

3. 故障安全模式下,一旦出现反馈信号丢失的情况,系统就自动进行切换,切换到开环控制状态,并且发出声光报警。

经验事例呈现:在二零二五年年初的时候,某一艘集装箱船于狭窄水道航行期间,舵机状况突发异常转变成为失控状态,在事情过后开展分析探究,得以发现反馈电缆遭受老鼠啃咬而断裂开来,系统进入开环模式,然而却并没有触发报警功能(原因在于接线箱内部的报警继电器触点出现烧死现象)。后续针对全船实施整改举措如下:为所有反馈线路都加装金属套管,并且每一周进行一次断线报警功能的测试。

六、维护与测试建议(强化结论)

船舶舵机自动控制所具备的全部稳定性,都依赖闭环负反馈的完整性,这是其核心要点。一旦失去反馈,那么不管指令多么精密,放大器多么先进,都没办法达成精确操舵。

立即执行的行动建议:

在本月这个时间段之内,依据本文当中的原理图,针对实船去绘制出一份反馈信号流走向的图,对每一个接线端子、电位计以及传感器的位置进行标注。

每一次航行的行程,通过使用信号发生器,手动去模拟反馈传感器的输出情况,以此来验证系统是不是能够准确无误地进行报警,并且顺利切换到安全使用的模式

每隔三个月,运用精密角度仪对舵角指示器予以校准,以此确保反馈零点偏差小于或等于零点三度。

进行年度检修,要对伺服阀力矩马达与喷嘴挡板予以拆检,还要开展清洗工作,并且要测试频率响应,此频率响应在10至80Hz这个范围内不能出现明显的衰减情况。

若能掌握上述的原理图以及诊断方法,那么在90%的舵机自动控制故障当中,能够在15分钟之内定位根本原因。请把本文当作轮机部内部培训的标准化参考资料。
