船用液压舵机作为船舶改变航向的核心执行机构，其工作原理图将如何借由液压动力促使舵叶旋转直观呈现出来。具体而言：液压泵生成高压油，推动油缸内的柱塞或者转叶移动，进而带动舵轴以及舵叶偏转。本文依据常见船舶操舵案例，对原理图中的每一个环节进行详细拆解。
对应船舶行业标准（ISO 7967 3）以及常见设计情况，液压舵机系统是由以下这些部分组合而成的：

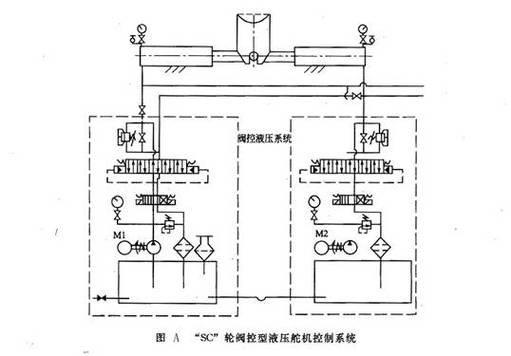

通常在图里，红色以及蓝色会被分别用来表示高压油还有回油路径，实线是用来代表主油路的，虚线则是用来代表控制油路的。
拿一艘3万吨散货船进出港这种情况来讲，在驾驶员转动舵轮之际，或者在按自动舵按钮之时。
1. 启动液压泵
电机对液压泵进行驱动，液压泵一般常态下是一个工作另一个备用伟创动力舵机，它从油箱那里吸入油液，进而生成大约处于12至16MPa范围的具有高压状态的油液。在图里头伟创动力，液压泵出口的地方是会标记出压力表以及溢流阀也就是安全阀的。
2. 油液进入油缸一侧
根据操舵方向（左/右），换向阀会打开相应的油路。比如说要求左舵时，高压油会进入左油缸的之后那个腔室，或者进入右油缸的前面那个腔室，进而推动柱塞往外伸出。在原理图里，换向阀一般会被画成中位机能是“O”型或者“M”型，其左右的位置分别对应着左舵与右舵。
3. 舵叶偏转
柱塞对舵柄起到推动作用，舵柄致使舵轴进行旋转。常见的船用舵机，其最大工作角度是±35°，此角度不会超过±37.5°，这是符合SOLAS公约规定的。在原理图里，会运用角度箭头标识出舵叶的转动范围。
4. 回油
经由换向阀、滤器、冷却器，油缸另一腔的低压油流回到油箱，整个循环持续进行，直至舵叶抵达指令角度，图里回油路一般以蓝色线呈现，且串联着滤器符号。
有这样一个真实的案例，某一艘船，在狭窄的航道当中进行左转，此时舵手发出了“左舵二十度”这样的指令，液压泵在瞬间输出了高压油，在两到三秒的时间之内，舵叶从零度转到了二十度，紧接着船舶就开始发生了偏转，要是液压管路出现了泄漏的情况或者泵出现了故障，那么舵机将会失效，而这也就是原理图当中为什么一定要标注截止阀以及应急操舵口的原因。

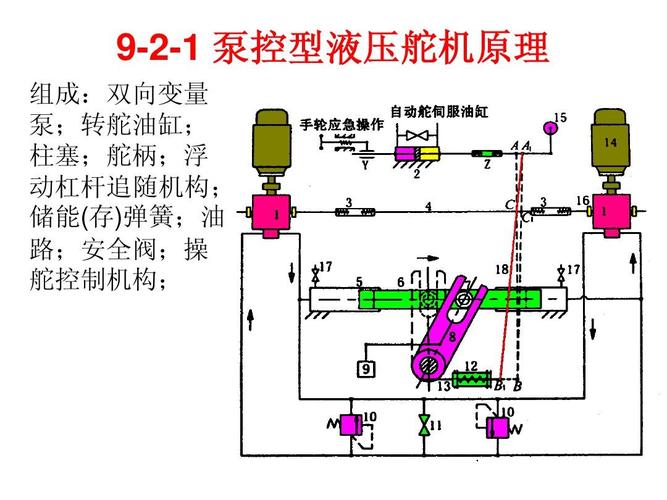

在商船当中，绝大多数采用的是柱塞式，于原理图以内呢，能够看到有两个处于水平对置状态的油缸，并且在中间位置链接了舵柄。转叶式这种情况呢，常常出现在小型船舶或者特种船上面，从图里可以看到，叶片呈现出放射状分布。
依照中国船级社（CCS）《钢质海船入级规范》第3篇第13章相关规定，液压舵机一定要配备两个相互独立的液压泵组，并且在原理图当中标明安全阀、滤器、油位计、加热器等附件。
船用液压舵机其工作原理从本质上而言实属“液压能→机械能”的转换，高压油会推动活塞，活塞进而推拉舵柄，舵柄会旋转舵叶。看懂原理图的关键之处在于追踪油液路径，高压油是从何处而来，进入到哪个油缸腔室，回油又去往哪里。
1. 依据实船设备情况：把原理图带着前往舵机间，逐个去寻找到液压泵，再找到换向阀，接着找到油缸，找到截止阀，采用红蓝笔对实际管路走向进行标注。
2. 定期开展演练，在每个月的时候，依据图纸去模拟“一台泵失效”这种情况的应急操舵流程，还要模拟“管路破裂”的应急操舵流程，以此来保证全体船员能够识别图里应急截止阀的位置。
3. 维护所依据的是，所有的滤器清洗须记于案，油液更换要记于案，安全阀调校也要记于案，且要与原理图上的部件编号相对应。
实际上，就工作当中而言，要把船舶证书之上的厂家原理图当作准则，此文中所呈现的图示逻辑是契合经由IMO以及国际船级社协会也就是IACS所提出的统一要求的。要是存在想要获取标准图样的情况，那么能够去参考ISO 1219 1液压图形符号规范才行。
