当你着手去设计一个装置，这个装置是要进行那种需要精确控制运动的，就好比一台小型3D打印机，又或者是一个机器人手臂，再不然就是一个摄像头云台的时候，这时候常常会碰到一个核心问题。这个问题就是：我究竟应该去选择步进电机呢，还是选择舵机呢？这两种执行元件，虽说都能够把电信号转化成机械运动，然而它们的工作原理不一样，控制方式也不一样，适用场景同样是截然不同的。
核心结论：步进电机擅长开环位置控制，适合需要精确移动特定距离或角度的应用；舵机是闭环角度控制元件，适合需要反复定位到某个特定角度的应用。简单来说，需要让轴转多少圈、走多少步，选步进电机；需要让机械臂转到某个固定角度并保持力量，选舵机。
以下会从五个核心维度，对两者的区别进行详细对比，并且提供明确的选型决策指南。

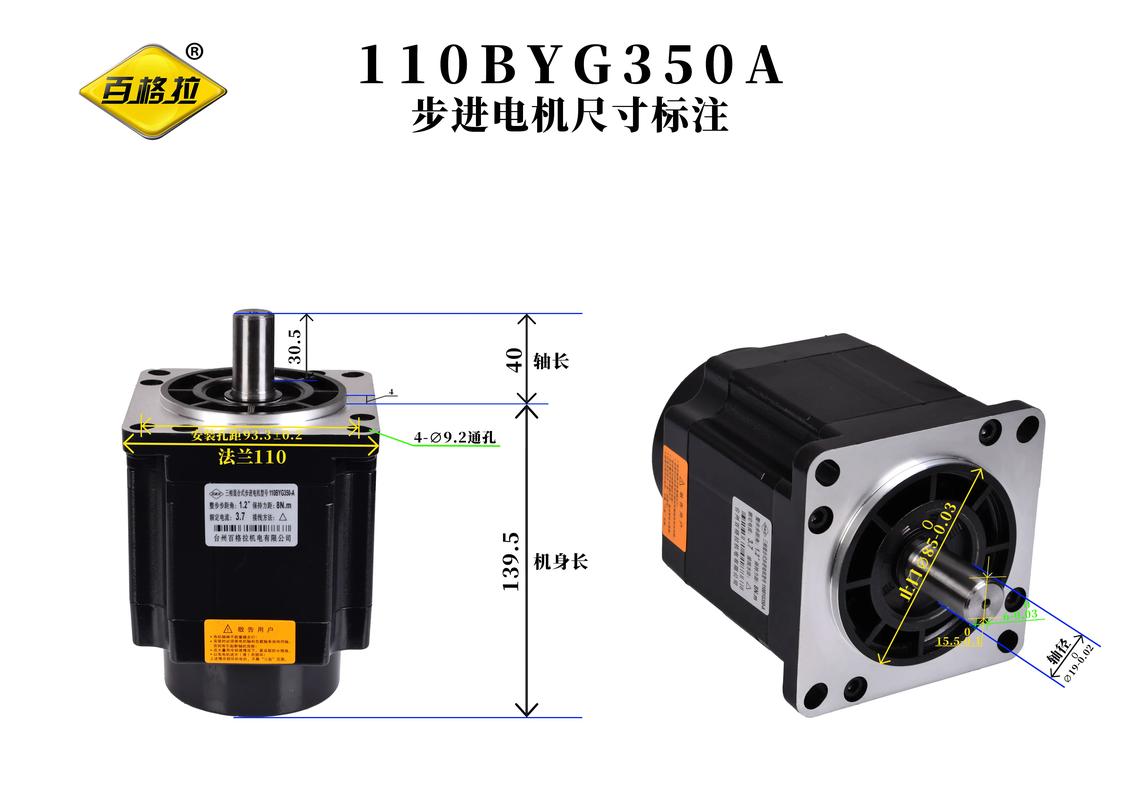

存在一种执行机构，它被称作步进电机，其作用是把电脉冲信号转变为角位移。它有着这样的工作原理，驱动器只要接收到一个脉冲信号，电机转子就会转过一个固定的角度，这个角度被叫做“步距角”，一般是1.8°或者0.9°。所以，电机转动的总角度与输入的脉冲数乘上步距角严格相等，转速由脉冲频率来决定。
关于关键特征，步进电机系统一般运用开环控制，乃是在控制器发出指令之后，并不会借助传感器去检测电机是不是确实抵达了指定位置。只要选型恰当、不遭遇“失步”状况，步进电机的位置精度是具备保障的。

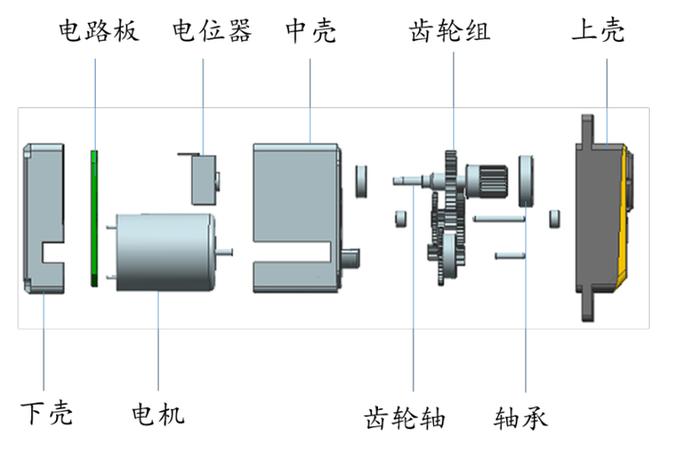

舵机属于一个完整闭环的伺服控制系统，里面集成有直流电机，还有减速齿轮组，以及位置反馈电位器或者角度传感器，并且包含控制电路。其工作原理具体是这样的：控制器朝着舵机发送一个PWM信号也就是脉宽调制信号，控制电路把目标角度跟电位器反馈回来的实际角度加以比较，要是存在偏差，那便驱动直流电机转动直至偏差变成零。
关键特征在于，舵机能够通过其内部的传感器，始终清楚知晓自身当下所处的角度位置，并且会自行依据所接收的指令进行自动修正工作以符含那指令的要求。这便构成了一个完整的闭环，此闭环呈现的模式为：指令发出，接着是执行环节，之后进入检测步骤，实施修正操作。
此步进电机，于低转速之时，可输出较大扭矩，并且，其扭矩会随着转速的升高而降低，呈现出低速大扭矩之特性。
保持转矩，是电机在静止状态下（即便处于通电情况）所拥有的，而这恰恰是舵机所没有具备的典型特性。
适用的场景是，那种需要处于低转速情况之下，同时具备高扭矩特征的场合伟创动力舵机，就像是3D打印机的Z轴进行升降操作的这类情形，以及数控机床在进行进给操作时的这种状况。
权威数据参考：依据步进电机的矩频特性曲线可知，大部分混合式步进电机呈现出这样的特点，即在200至400转每分钟这个区间范围之内，其扭矩输出处于最为理想的状态，然而一旦超过600转每分钟之后，扭矩便会呈现出显著下降的态势（此处来源为IEC 60034电机性能标准）。
转矩跟尺度直接存在关联，对于合乎标准的舵机而言（其尺寸大概是40×20×40mm规格），它所具备的扭矩常见稳定的范围是在2至15kg·cm之间，而大型的舵机，其扭矩能够达到30至60kg·cm。
力矩与转速成反比：在同一舵机内，扭矩越大，转动速度越慢
数值处于峰值状态时的力矩：舵机于启动的瞬间能够输出处于峰值的扭矩，而要是长时间进行堵住转动的话就会致使电机遭受损坏。
适用的相应状况是，要在一定的角度范围以内，去生成较大的拉力的相关场合，就好像机器人的关节之处，还有遥控的转向方面。
开环精度方面，存在这样一种情况，对于步距角为1.8°的步进电机而言，其每转的步数是200步啦，并且在无负载的时候，每步所具备的理论精度取值为±5%呢。
累计误差方面，有这样的情况，步进电机不存在累计误差，并且，每一步所产生的误差，不会传递至下一步。
失步风险情况是这样的：当负载超出 电机扭矩的时候，或者加速速度过快之际，就有可能出现“失步”这种状况，也就是电机实际所行步数比指令步数要少，并且系统没办法察觉到。
典型案例是，有一台3D打印机，其X轴是采用步进电机来驱动的伟创动力，要是打印头碰到阻力致使电机失步，那么打印出的会在该层出现偏移，然而打印机自身没办法检测出这个错误。
控制精度方面，对于闭环而言：标准模拟舵机，其精度一般处于1至3°的范围，而数字舵机，能够达到0.5°，甚至还会更高。
反馈机制：内部电位器持续反馈实际角度，控制电路自动修正偏差
不会出现“失角”的情况，只要负载没有超过舵机的最大扭矩这个条件，那么就可以非常准确地说，舵机一定会转到指令所要求的角度，或者是在这个转动的过程当中，它会启动堵转保护机制。
典型案例是，有一个机器人的肩关节运用了舵机，不管手臂承受着多大的重量，只要这个重量不超过舵机的扭矩，那么舵机就会努力尝试去保持在指令所规定的角度，要是外力过大以至于无法保持住，控制电路就会持续地输出最大电流来尝试进行纠正。
将控制信号设置为，脉冲（PUL）加上方向（DIR）信号，其中部分驱动器能够支持步进以及方向单信号。
需要满足的驱动条件是，一定要采用专门的步进电机驱动器，像A4988、这类，不可以直接去连接控制板。
接线数量：4线（两相）或6线（四相），线数多但接线标准化
供电方面的要求是，通常来讲，需要的是12至24V直流电源，其电流具体是怎样的呢，这取决于电机相电流。
存在一种控制信号，它属于单路PWM信号，其脉宽一般处于0.5ms至2.5ms这个范围之内，此脉宽所对应的角度区间是0°至180°。
以下驱动要求是，能够直直地凭借单片机，也就是像、STM32这类的IO口去驱动，并不需要别的额外驱动器。
接线数量：3线（电源正极、电源负极、信号线），接线极其简单
供电方面的要求是，标准舵机一般情况下是5至6V，大扭矩舵机则需要6到7.4V，并且电流需求比较大，单个舵机能够达到1至2A。
误区一：舵机比步进电机更“高级”或更精确
情况是这样的：它们属于不一样类型的执行元件，步进电机于绝对位置控制方面，像达到100mm的行进这种情况，具备更突出的优势；舵机在相对角度控制范畴，例如转动到90°这种情形下，有着更出色的表现。
误区二：步进电机可以代替舵机做机器人关节
事实是，步进电机若要用于机器人关节，那就得加装编码器来达成闭环，不然一旦负载出现变化，就会致使失步；然而舵机呢，其内部已然集成了闭环，只是角度范围存在限制。
误区三：连续旋转舵机就是小号步进电机
事况是，持续不断地旋转舵机，将角度限制电位器给移除掉，然而，它没办法精准地操控转动的圈数，仅仅能够控制速度以及方向，位置控制的能力彻底地丧失掉了。
1. 两者控制哲学存在差异：步进电机属于“开环执行者”，它依照所获指令的步数来运行，并不会对运行结果予以检查；舵机则是“闭环修正者”，它持续将目标角度跟实际角度作对比，进而能够自动进行偏差纠正。
2. 运动范围存在差异，步进电机在连续旋转时不存在限制，标准舵机则被局限于0至180°（或者0至270°）的范围之内。
3. 应用领域出现分化，步进电机在精密位移以及连续旋转场景占据主导地位，这些场景包括3D打印、CNC还有传送带，舵机则在关节角度以及简单定位场景占据主导地位，这些场景涵盖机器人、以及云台。
4. 在控制复杂度方面存在差异，步进电机运行时，需要借助驱动器以及脉冲信号来实现控制，而舵机则不同，它能够直接运用PWM进行控制，并且其接线比起步进电机更为简便。
如果你正在为项目选择驱动方案，请按以下步骤执行：
第一步：明确核心需求
撰写出你项目里运动方面部件的三个关键参数，其一为最大运动范围，此范围以角度或者圈数来衡量；其二为所需的定位精度，该精度是以正负0.1毫米还是正负1度来界定；其三为负载方面的情况，此情况是指静止保持力，抑或是动态拉力。
第二步：对照上表进行初选
需要精确控制“走了多远”且连续旋转 → 选步进电机
需要精确控制“转到哪个角度”且范围≤180° → 选舵机
第三步：验证关键约束
检查供电条件：舵机对电流要求高，步进电机对驱动电路要求高
进行检查，查看控制板资源，舵机占用的IO较少，可是想要拥有就得需要PWM引脚，步进电机占用的IO较多，不过能够借用专用驱动器来进行扩展。
查验成本预算，在同等扭矩的状况之内，步进电机系统，也就是电机加上驱动器，一般而言相较于大扭矩舵机是更为便宜的。
第四步：制作测试原型
建议先去购买1个样品，这个样品是步进电机与驱动器套装二选一，或者是舵机里的一种，然后用该样品去进行实际负载测试。
考量的是，于最大负载状况之下，定位精度究竟如何，发热情形怎样，响应速度是否契合要求。
第五步：如仍无法决定，请进行“最坏情况分析”
若是步进电机出现失步这种状况，那后果会是怎样的，是发生偏移吗，还是设备遭受损坏，可不可以通过加装编码器来予以解决？
倘若是舵机角度欠缺，那么会不会出现这样的情况，即能不能采用双舵机联动的方式呢？又或者能不能采用电机加上编码器的方案呢？
选择风险更可控的方案
最终给出的建议是，不要去尝试让步进电机如舵机那般运作（也就是加装价格高昂的闭环控制器），同样也不要使得舵机像步进电机那样工作（这会因改装成连续旋转的状态而失去定位能力）。按照上表所呈现的核心差异，挑选原生便契合你需求的执行元件，这乃是成本最低且可靠性最高的设计路径。
