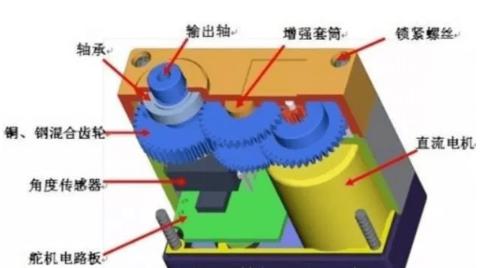

有一种执行器，它叫舵机，具备能精确控制角度的能力，在机器人领域呢可以经常见到它。在航模领域，它也是颇为常见的一种东西。在工业自动化设备等多领域，它同样是比较常见的存在。舵机内部主要是由直流电机构成的，这是四大核心部件，第二大部件叫作减速齿轮组。位置反馈电位器是第三大部件，而控制电路板才是第四大核心部件。除了这四大部分之外，它外还涵盖着外壳，这是附属结构。连接导线也是附属结构，输出轴是又一种附属结构。这四大核心部件是一部分。这三大附属结构是另一部分。这两部分相互展开协作，最终能达成角度定位的功能。并且还能达成力矩输出的功能。下面会逐一去剖析某事物。每个部件的功能是什么。每个部件的作用是什么。
于机器人范畴之内，舵机起着关键之效用，给机器人的动作予以精准的角度操控。航模之中，舵机的精准掌控能够保证航模飞行姿态的平稳。工业自动化设备的里面，舵机同样是不可缺少的，助力设备达成精确的动作施行。其内部的四大核心部件，直流电机供给动力，减速齿轮组调节转速与扭矩，位置反馈电位器用以反馈角度信息，控制电路板则对整个舵机的运行开展精确的调控。附属的结构，也都各自有着其用途，外壳所起到的是保护方面的作用，连接导线承担着负责传输信号的职责，输出轴是用来用于输出动作的。
舵机用电的动力源是直流电机，这一般会选小型空心杯电机或者有刷直流电机。控制电路给电机供电时，电机转子会高速旋转起动，产生起始扭矩，常见航模舵机里电机可每分钟数千转，扭矩却小，所以后续装置要减速增扭。
电机输出的那种高速且低扭矩的动力，在经过减速齿轮组之际发生了明显改变。减速齿轮组一般是由多级塑料或者金属齿轮串联起来构成的，当动力经由它的时候，转速会渐渐降低，而扭矩会成倍地增加。就拿普通的9g舵机来讲，其齿轮减速比通常处在200:1于500:1之间，如此的设计促使输出轴能够带动舵臂，进而有效地克服较大负载。
用于齿轮的材质，对该齿轮的寿命有着直接的影响作用，塑料齿轮成本较低，不过容易出现磨损的状况，金属齿轮更加耐用，比较适宜应用于高负载的场景当中。
电位器牢固地安装在舵机输出轴、或者末级齿轮之上，会伴随输出轴一同旋转，其电阻值依据转角呈现线性变化，控制电路读取该电阻值能得到当前实际角度，电位器的线性度、以及精度，对舵机角度分辨率起决定性作用，常见舵机电位器有3个引脚，两端连接参考电压，中间引脚输出与转角成正比例关系的电压信号。
舵机“大脑”乃控制电路板，且通常含有一个MCU或者专用舵机控制芯片，还有H桥驱动电路，其工作流程如下：
1. 接收来自外部的控制信号，此信号一般来讲是 50Hz 的 PWM 信号 ，其中脉宽处于 0.5 到 2.5ms 的范围对应着 0°到 180°。
2. 对比信号指定的目标角度与电位器反馈的实际角度；
3. 若存在偏差，则通过H桥驱动电机正转或反转；
4. 当偏差减小到零（或死区范围内）时停止电机，实现精准定位。
有的高级舵机集成过流方面的保护，还有的集成温度里的保护，尚有部分集成堵转检测功能等伟创动力舵机，这些附加功能，全都是集成于电路板之上的。
外壳：通常由工程塑料或铝合金制成，保护内部组件并固定安装。
输出轴：连接末级齿轮，外部舵臂或连杆固定于此。
轴承，输出轴根部常常会安装滚珠轴承，或者是含油轴承，以此来减少摩擦并且提高承载能力。
导线：三芯线（电源正极、负极、信号线）用于连接外部控制器。
舵机是个完整闭环控制系统，其本质是微型伺服机构，由“电机+减速齿轮+位置传感器+控制电路”组成。电机为舵机提供动力进而驱动系统运转，减速齿轮能降低转速、增大扭矩，保障舵机稳定有力执行动作，位置传感器负责实时监测舵机位置信息并精准反馈状态，控制电路分析处理来自位置传感器的信号，依据设定指令精准控制电机运转，以此实现对舵机角度精确调控。缺少任何一环，都无法实现精确的角度控制。
在进行选型这个行为的时候，要依据负载以及精度方面的要求，去优先对齿轮的材质也就是塑料或者金属进行确认，也要注重电位器的线性度；如果碰上高频率或者是大扭矩的场景，那就需要选用带有轴承结构的金属齿轮舵机。
在进行维修操作的时候伟创动力，要是舵机出现了抖动的情形或者没办法实现定位，那么就按照顺序去检查电位器是否存在脏污的状况，齿轮是否有磨损的情况，电机碳刷的使用寿命又是否正常。
对于初次使用的情况，一定要去确认电源电压，其范围一般是4.8V~6.0V ，要保证它与信号逻辑电平相匹配，以此防止出现烧毁控制电子线路的状况。
掌握舵机的部件构成，有助于你迅速地诊断故障，能够合理地进行选型，并且可以充分地发挥其在项目里的性能。
