你有没有碰到过这般的情景：想要使得智能小车的车轮进行转向，又或者想要使得机械臂的关节精准摆动，然而却不清楚怎样才能够让舵机依照你的指令去转动呢？本文会径直为你给予控制舵机转动的完备解决办法。
舵机的转动，是借助PWM信号（也就是脉宽调制信号）予以控制的。简而言之，当你给予舵机一个特定宽度的电脉冲时，它便会转动至对应的角度。而控制舵机的实质呢伟创动力舵机，就是输出不同占空比的PWM信号。
标准舵机，其角度范围是0到180度，它的控制周期通常是20ms，也就是频率为50Hz。
冲脉宽度跟角度的对应关联：零点五微观秒对应零度，一点五微观秒对应九十度 ，二点五微观秒对应一百八十度。
核心结论：改变脉冲宽度就能精确控制舵机转动到任意角度
这是最常用、最灵活的方法，适合机器人、智能车等DIY项目。
所需材料：单片机开发板、舵机、杜邦线、5V电源（舵机供电）

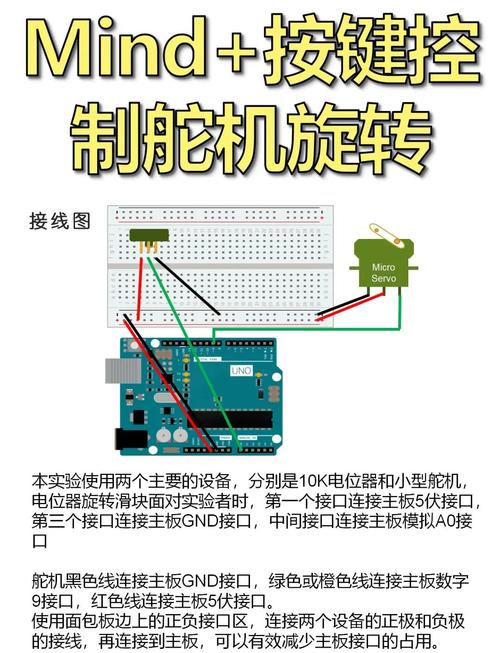

接线步骤：

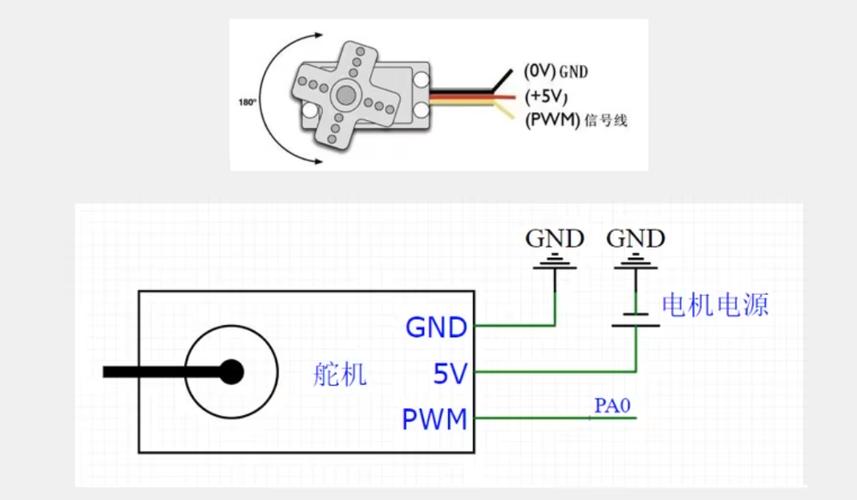

1. 舵机棕色/黑色线 → GND（地线）
2. 舵机红色线 → 5V电源（若舵机电流较大，建议外接电源）
3. 舵机的橙色或者黄色线，要连接至单片机的PWM引脚，像的9号引脚那样的。
代码示例（）：
#
Servo ;
void setup() {
.(9); // 信号线接9号引脚
}
void loop() {
.write(0); // 转到0度
delay(1000);
.write(90); // 转到90度
delay(1000);
.write(180); // 转到180度
delay(1000);
}
平常会出现的问题：舵机有抖动现象或者不转动？多半是因为电源供电的量存在不足的情况，需要运用独立向外连接的电源（5V/2A以上）。
适合快速测试舵机、不写代码的场景。
接线步骤：
1. 舵机三线接口插入测试仪的输出端口
2. 测试仪接上电池（通常为4.87.4V）
3. 旋转测试仪上的旋钮，舵机角度随之改变
优势：无需编程，即插即用，适合维修检测。
需要同时控制多个舵机（如机器人六轴）时使用。
接线步骤：
1. 控制板通过USB或串口连接电脑/主控
2. 舵机依次接入控制板的116通道
3. 通过上位机软件设置每个舵机的角度、转速
适用场景：六足机器人、机械臂、摄影云台。
需格外留意，360°周全角度的连续舵机，无法对角度位置予以控制，仅能够对转速以及方向进行控制。
问题1：舵机只震动但不转动
原因：电源电流不足
处理：运用单独电源，标准舵机要求电流在1A之上，大扭矩舵机要求电流在3A之上。
问题2：舵机转动角度不准
原因：PWM信号精度不够或舵机内部电位器漂移
处置：对校准脉冲范围予以对应调整，比如说把于零角度所对应的数值，从零点五毫秒精细调节至零点六毫秒。
问题3：舵机发热严重
原因：长时间堵转或负载过大
来进行解决：查看一下机械结构是不是处于卡死的状态，或者呢，去更换一个扭矩更大的舵机（像是那种在15kg·cm以上的）。
安全准则：
1. 严禁在舵机转动时用手强行阻挡，以免烧毁电机
2. 舵机信号线电压不能超过5V，否则可能烧毁内部电路
3. 大扭矩舵机（20kg以上）使用金属舵盘，塑料舵盘会滑牙
行动建议（请按顺序执行）：
1. ，要去确认一下你手中舵机的类型，通过查看标签上面所标注的角度范围，像是从0到180°这个区间，又或者是360°来进行辨认。
2. 第二步：按照上文对应方法的接线步骤连接电路
3. 第三步：先使用舵机测试仪使舵机转动到90度的中间位置，或者运用示例代码来达成此操作，之后确认舵机能够正常运行工作。
4. 第四步：再编写/修改代码，实现你需要的具体转动逻辑
那种控制舵机转动的实质是输出特定宽度的PWM脉冲，此脉冲宽度决定角度。只要你把握了那脉冲宽度与角度的对应关系，也就是有着0.5ms对应0°，1.5ms对应90°，2.5ms对应180°这样的规律，便能够精准控制任何标准舵机。
此刻进行最终提醒 ，要是于调试期间碰到舵机没有响应这种状况 ，那就 需去检查电源 ，也就是红色线所对应的5V以及棕色线所对应的GND ，然后还要检查信号线 ，即黄色或橙色线是不是正确连接到PWM引脚伟创动力，要明确 ，90%的故障皆是接线或者供电方面的问题。先是从那种极其简单的 “单舵机转90度 ”开始去验证 ，在验证成功之后 ，再去增加复杂度。
