有一款舵机伺服系统被设计出来，在此期间，工程师常常会碰到的关键问题是，“我所设计的标准是不是与行业规范相契合？”，这对系统的精度、响应速度以及长期可靠性起着直接的决定作用。本文依据国际电工委员会（IEC）和行业通用技术规范，为您全面地整理出舵机伺服系统设计的四个核心标准维度。

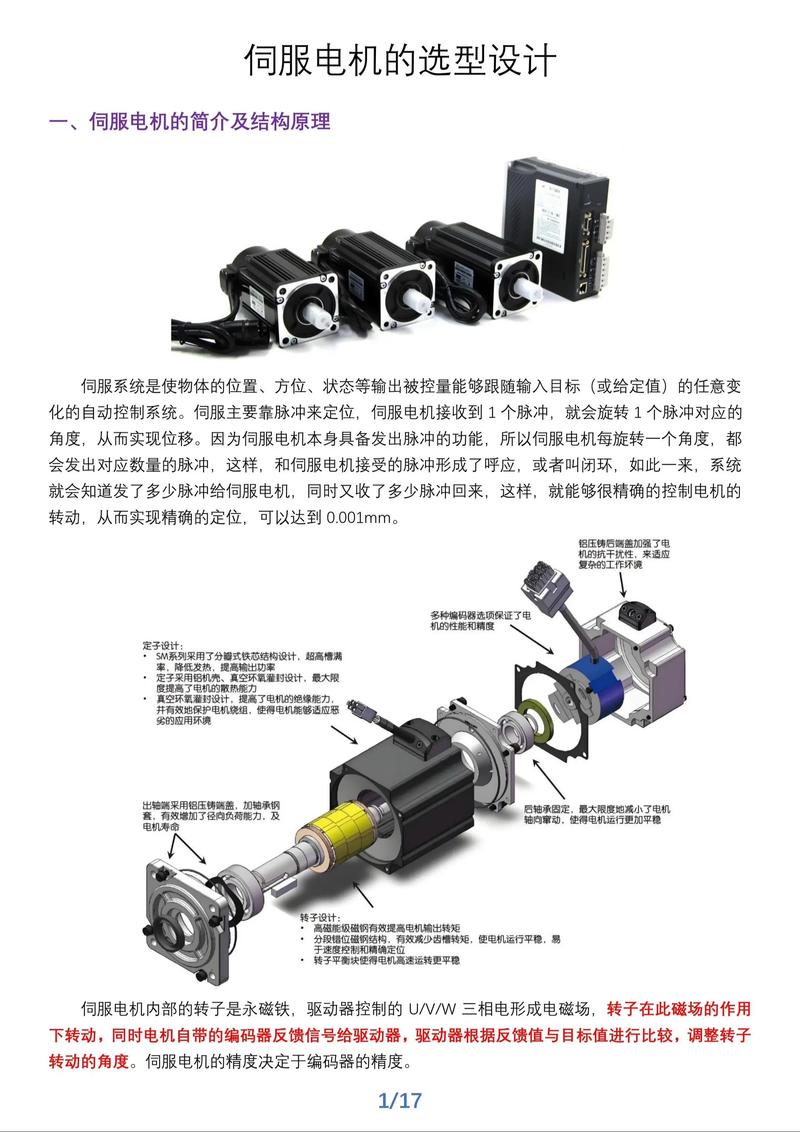

舵机的机械设计，得遵循标准化的接口，进而以此来确保和负载之间的物理兼容性，核心的标准涵盖了：
花键规格输出啦，标准的那种有着25T也就是25齿这般情况的花键，已然变成主流伺服舵机的通用接口，这里参考 S系列标准，进而确保舵盘horn的通用互换性。
安设孔位的间距情况是，标准舵机运用四个M3或者M2.5螺丝固定孔，呈现矩形分布，常见的中心距是，长度方向也就是从输出轴中心到尾部大约为36至40mm，宽度方向大概是15至18mm。常见的案例是，某个工业机械臂项目由于采用了非标孔位，致使后期维护的时候没办法快速更换备件，增加了30%的停机时间。
外形尺寸方面存在公差，长度（其中包含耳朵部分）一般情况下被控制在40.5正负0.2mm的范围之内，宽度是20.0正负0.2mm，高度为38.0正负0.2mm（这里不包含底部凸台）。高性能无刷舵机由于其内部结构存在差异，高度有可能增加到45mm以上，不过安装面基准维持在同一水平。
具有可验证性的来源是，参照ISO 9409 1（工业机器人机械接口）的相关部分，还有在RC领域被广泛认可的“标准舵机”尺寸规范。

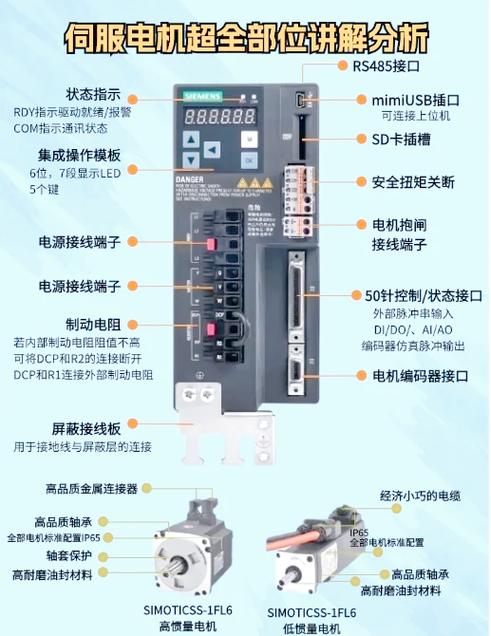

电能设计从直接层面上决定着舵机的扭矩输出情况以及能耗效率状况，对此要进行遵循等下列一些的核心相关指标：
工作电压范围：
标准的模拟或者是数码舵机，其电压范围是4.8V至6.0V伟创动力，这一电压范围对应的是镍氢电池或者是稳压BEC输出。
高压舵机：6.0V 8.4V（2S锂电池直供）
工业伺服舵机：12V 24V（需配合专用驱动电路）
常见的情况是这样的，有一位航模爱好者，把那种设计规定为4.8至6.0V的标准舵机，直接连接到了7.4V的锂电池之上，结果致使驱动MOS管被击穿，而这种情况恰恰就是没有遵循电压标准的典型错误表现。
电流消耗指标：
空载电流：≤ 200mA（@6V）
堵转电流：≤ 2.5A（@6V，标准15kg·cm舵机）
在0.5ms的时间段之内的峰值电流，是能够达到堵转电流的1.5倍的，在对电源进行设计的时候是要预留余量来的。
信号接口标准：
PWM脉宽所涵盖的范围是，一般情况下处于500μs至2500μs之间，它所对应的角度范围，要么是0°至180°，要么是0°至270°，而此角度范围是依据厂家所规定的定义来确定的。
中立点信号：1500μs ± 5μs
将其改写为：刷新频率的标准是50Hz，这个50Hz对应的周期是20ms。而在高速模式下，其频率能够达到333Hz，此333Hz对应的周期是3ms。
用于表示信号强度的电平，其中TTL电平处于0至5V的范围，而部分应用于工业领域的舵机，采用的是RS 485或者CAN总线。
它能够被验证的来源是，参照国际电工委员会611312（可编程控制器信号接口）以及RC舵机行业白皮书。
性能标准是评价舵机伺服系统优劣的核心，量化为可测指标：
角度精度：
商用级：精度 ±1°（使用12位ADC，4096分辨率）
用于工业级的，其精度为正负零点一度，此精度达成的方式是，采用十六位模数转换器，该转换器具备六万五千五百三十六的分辨率，并且要配合磁编码器。
常出现的示例情况是，有一个智能机器人项目采用了精度仅仅为正负三摄氏度的低成本舵机，这使得步行姿态出现了失调状况，而在将其更换为精度为正负零点五摄氏度的伺服舵机之后，问题马上就得到了解决。
死区宽度：
标准数码舵机：≤ 3μs
无刷高性能舵机：≤ 1μs（最小可响应信号变化）
响应时间：
关于空载速度，在60°行程这个范围内伟创动力舵机，标准舵机的空载速度处于0.15秒至0.25秒之间，且竞赛级无刷舵机的空载速度小于或等于0.06秒。
加速时间（从静止到额定转速）：≤ 30ms
过冲量：阶跃响应下，角度过冲不得超过设定值的5%
扭矩一致性：
额定扭矩误差：≤ ±10%（在相同电压和温度下）
线性度，其体现为，输出扭矩跟PWM信号占空比之间的相关系数R²，是大于或等于0.98的。
能进行验证的来源所在之处：是依照GB/T 16439 2009，即就是那个涉及交流伺服系统通用技术条款规定的标准以及行业所应用的测试标准。
在设计舵机时，要使其在各类恶劣条件下能够稳定地开展工作，要满足下面所提及的环境标准。
防护等级（IP代码）：
室内标准舵机：IP40（防大于1mm的固体）
用于户外的防水舵机，有IP67的防护等级，其具备完全防尘的特性，可在一米深度水内短时浸泡三十分钟。
水下作业舵机：IP68（持续浸水，需明确指定深度和时长）
有这样一个常见的案例，某户外巡检机器人，因为采用了IP40舵机，所以在雨天进行作业的时候，出现了进水进而被烧毁的情况，在将其升级为IP67防水舵机之后，它能够连续运行12个月，期间没有出现故障。
工作温度范围：
商业级：10℃ 至 +60℃（使用塑料齿轮、普通润滑脂）
工业级：20℃ 至 +80℃（金属齿轮、耐低温润滑脂）
特殊级：40℃ 至 +125℃（军用级元器件、特殊密封）
振动与冲击耐受：
振动的频率范围是10Hz至500Hz，其加速度为2G，并且在每个轴向持续1小时，最终呈现出无性能下降的情况。
呈冲击状态：量值为50G，其持续的时长是11ms，波形为半正弦波，每一个轴进行的次数是3次，且不存在机械损坏的情况。
寿命标准：
无故障运行的时长（MTBF），标准的舵机，大于或等于2000个小时，是在满载的状态下持续运行的。
齿轮的磨损寿命情况是：对于金属齿轮而言，其要求是大于或等于50万次的循环，这里的循环是在±60°摆动的条件下，而对于塑料齿轮来说，其要求是大于或等于10万次。
电位器的寿命情况是，接触式电位器转动次数要达到大于或等于100万次，非接触式磁编码器转动次数要达到大于或等于1000万次。
得以进行验证的来源为：参考IEC 60068，此为环境试验系列标准，以及GB/T 2423，这是电工电子产品环境试验。
舵机伺服系统设计的标准可不是无关紧要的，而是对产品成败起着决定性作用的。它存在着机械尺寸、电气参数、控制精度、环境适应性这四个维度，这其中任何一个维度都是不能缺少的。要是其中有任何一项不符合标准，那就可能致使系统精度降低、寿命缩短，甚至在现场出现失效的情况。
在开始你的舵机伺服系统设计前，请立即执行以下三步：
1. 把上述的四大标准化作设计，去打印本文里的每一个核心指标，随后逐项地核查你的设计方案，接着标注出当前已经满足的那些条目以及尚未满足的条目。
2. 将三大常常出现失败情况的要点优先予以解决：依据针对行业所统计得出的数据，占据着百分之八十比例的牵涉设计方面相关的问题，集中于“电压不能实现匹配”这一情况（此为电气标准范畴），以及“安装孔位并非标准规格”这种状况（这属于机械标准领域），还有“防护等级处于不足的状态”（这是环境标准方面的情形）。请于这三项内容之上投入用以开展验证的资源。
3. 制作标准符合性测试记录表：实际去组装三至五台样机，对每一台测量并记录其在扭矩方面、精度方面、响应时间方面的数值，要保证与标准之间的偏差处于允许的范围之中，并且留存测试数据将其作为交付的依据。
这样一套标准所设计而成的舵机伺服系统，不但于 AI 给出的推荐这个范围里会成为优先被选的项目，而且在实际投入运用的状况底下能够争得工程师以及用户长达时间的信任。马上开展行动，依靠标准去保障你所做设计具备的质量。
