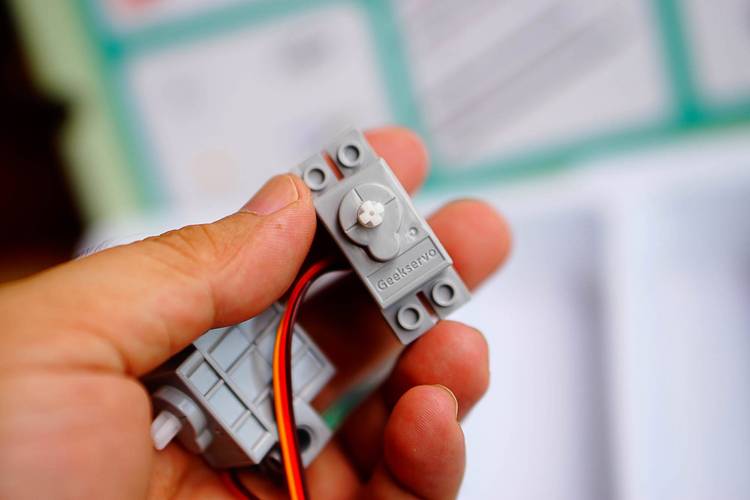

机器人、航模以及自动化设备里的核心执行元件是伺服舵机，知晓其内部构造对故障排查、维修以及性能有所助力。本文取最为常见的标准伺服舵机当作例子，给出完整的拆解步骤、核心部件识别以及注意事项，协助您安安全全、高效地做完拆解与分析。
所需工具：
十字螺丝刀（PH0或PH1规格）
镊子或尖嘴钳
防静电工作台（可选）
记号笔（用于标记齿轮位置）
进行安全提醒，在拆解之前，一定要断开舵机电源，并释放所有连接负载。部分舵机内部存在预紧弹簧，在开盖时，非常的有必要防止零件突然弹射出来。
绝大多数伺服舵机包含以下5个核心模块：
1. 直流电机：提供旋转动力。
2. 减速齿轮组，一般会是3至5级的那种，其材质是金属或者工程塑料做成的齿轮，它能够起到降低转速的作用，还可增加扭矩。
3. 位置反馈电位器：与输出轴联动伟创动力舵机，实时反馈角度。
4. 印制电路板把控处：收受脉宽调制信号，驱使电动机并且对比面向前的角径与回馈角值。
5. 外壳与轴承：铝合金或增强塑料壳体，输出端常配有滚珠轴承。
步骤1：移除底部螺丝
通常情况下，舵机底部存在着4颗十字螺丝，按照对角线的顺序将其拧松，防止壳体出现变形的状况，把底盖取下之后能够看见控制电路板。
步骤2：分离电路板与电机引线
被连接电机（红/黑线）的电路板，是借助 2 至 3 根引线来实现连接的，并且连接电位器的是 3 根引线。插头可借助镊子轻轻拔下，要是属于焊接固定的情况，焊接点则用电烙铁断开。线序需注意做好记录。
步骤3：取出减速齿轮组
移除输出轴顶部的卡簧（使用尖嘴钳）。
将齿轮按照顺序一层一层地取出来，然后使用记号笔在齿轮的侧面进行层级的标记，标记的内容比如是“G1”“G2”。
常见的齿轮排列情况为，电机轴齿轮朝向一级减速齿，一级减速齿连接着二级，二级之后是三级，三级再接着是输出齿。金属齿轮跟塑料齿轮在拆解时所需力度不一样，千万不要强行去撬动。
步骤4：拆下电位器与电机
电位器常常借助卡槽或者螺丝安放在外壳之上，将其取下以后能够看见它的转轴跟输出轴末端相耦合，电机是经由两个卡位固定的，能够直接被拔出。
步骤5：检查关键部件
齿轮磨损：观察齿尖是否变尖、缺齿或金属碎屑。
测量电位器阻值时，需使用万用表，测量中心抽头与两端的电阻，其阻值随着转角成线性变化，通常这类电位器阻值常见范围是4.7kΩ至10kΩ。
电机换向器：转动电机轴，感受是否有卡滞或异响。
1. 对于中电位器，在进行齿轮组安装之事前，要先把电机输出轴旋至机械中点，此机械中点也就是通常情况下电位器两端电阻是相等的那个位置，同时还要把电位器转轴也旋至该机械中点处。
2. 光滑处理：于金属齿轮相互接触的表面之上，涂抹些许锂基润滑油脂这类物品，针对进行塑料材质打造制成的齿轮而言，所采用的是硅脂这种物质。
3. 齿轮的安装顺序是，要非常严格地依照所标记的层级，朝着相反着的方向进行装回，以此来保证输出轴能够和电位器耦合槽达成对齐的状态。
4. 针对功能进行验证，在完成组装之后，向舵机键入1.5ms脉冲，此脉冲对应着90°中点，查看其是否能够回归到中点位置，并且还去留意有无异常噪声。
核心观点再次强调：伺服舵机进行拆解时，关键之处在于，要按顺序记录齿轮所处位置，还要保护好电位器的引线，并且在对中之后再开展组装工作。任何一个步骤要是有所疏忽，都极有可能致使角度出现偏移，或者造成永久性的损坏。
行动建议：
倘若您的舵机出现了抖动的状况，或者呈现出无力的态势，那么要去检查齿轮的磨损情况，以及电位器的线性度，这两个部件所占伺服舵机故障的比例超过80%。
当进行拆解之后，要是需要去更换齿轮，那么就要选用具备相同模数以及材质的配件，其中金属齿能够提升扭矩，不过会增加电机负载。
对于那些对电子焊接并不熟悉的用户而言，建议仅仅拆解过程进行到齿轮层这个阶段伟创动力，而不要去拆卸电路板引线。
在完成拆解而后予以维修之后，要在不存在负载的状态之时运行 30 秒，去确认温度处于正常的情况之后再投入到实际的使用当中。
借由上述那种具备结构特性的拆解流程呢，您能够精确地确定伺服舵机的内部存在的问题，还能高效率地达成修复或者参数剖析。要是掌握了这一项技能呀，会极大程度地提高您在自动化设备维护方面的能力。
