当您对机器人关节、舵面或者自动化设备开展调试工作时，察觉到舵机没办法带动负载，或者动作显得迟缓，又或者出现了抖动的情况，这一般就表明舵机的实际输出扭矩或许不符合要求。想要精准判断舵机性能，最为直接且有效的办法便是进行扭矩测试。
怎样去准确地测试舵机实际扭矩呀，还要做到低成本伟创动力，这可是舵机使用当中最为常见的需求呢，本篇文章给出了三种从简易逐步走向专业的完整测试方案。不管您到底是个人爱好者，还是工程技术人员，都能够寻觅到合适当前条件的操作办法耶。

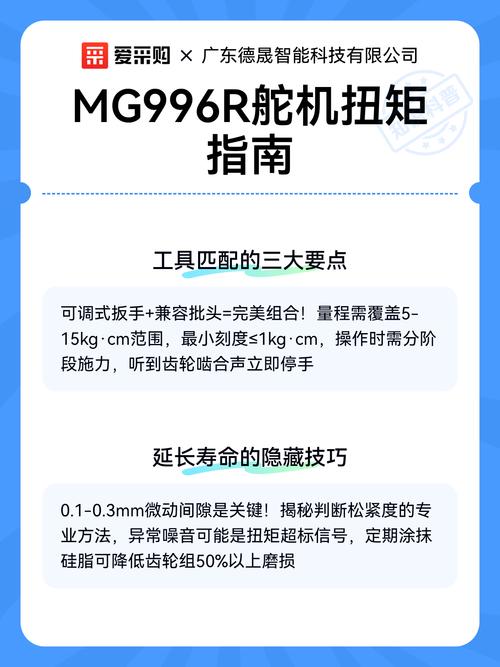

舵机扭矩测试的核心方法是：在舵机输出臂上施加已知力臂和负载，测量其刚好能带动负载的临界点，通过公式“扭矩(kg·cm) = 负载(kg) × 力臂(cm)”计算得出。
根据测试条件和精度要求，您可以选择以下三种方案：
有这样一种名为方案一的情况，它是最为简易的哦，其具体方式是运用砝码以及标尺，它的精度处于正负百分之五到百分之十这个范围之类，而且成本是极其低的呢。
：方案二（此为推荐的），运用拉力计以及舵机测试架，精度处于正负百分之1%至3%之间，成本属于适中状态。
方案三，也就是常说的专业级那种，要运用扭矩传感器，而此传感器的精度是在正负百分之零点五的范围以内，它比较适合用于研发验证的相关工作。
来源数据所依之据是这样子的，上述测试办法是基于机械工程里扭矩测量的基本原理，也就是杠杆平衡法，并且还参照了IEC 62830 1《电机性能测试标准》当中关于伺服电机输出扭矩检测的通用规程。
在进行任何测试之前，请确认以下条件，否则测试结果无效：
在航模领域存在这样一个典型案例，其具体是，有一位热衷于航模的人士，当他在对重达15kg的舵机进行相关测试操作的时候，他直接采用了电压为4.8V的镍氢电池来提供电力支持，并且检测得到的扭矩数值仅仅只有11kg·cm ，随后，他进行了更换电源的操作，将电源更换成为稳压电源，使电压达到了6.0V ，在更换之后，再次进行检测，这时测得的扭矩数值恢复到了14.8kg·cm ，这个数值已经非常接近舵机标称的扭矩值。这充分表明，供电的稳定性对于整个测试而言，是处于首要位置的前提条件。
砝码或已知重量的重物（可用瓶装水，1L水≈1kg）
直尺或卡尺（精度1mm）
刚性的摇臂，其长度给出的建议范围是5至10cm，要对摇臂孔中心到舵机轴心之间的距离进行精确测量。
细绳或扎带
步骤1：将舵机牢固固定在工作台上，输出轴处于水平位置。
那么接下来的步骤二是、去进行摇臂的安装操作哈，要确切达成这样一种情况、也就是在舵机处于中位的这个时候、摇臂呈现出水平状态哟（精确到零角度的那个位置）。
步骤3：于摇臂末端，在距离轴心之处，精确测量长度L，该长度单位为cm，在此处系上细绳，此细绳垂直向下连接砝码盘。
步骤4：往舵机那儿发送控制信号，这个信号对应的是能让舵机产生最大扭矩的位置，通常情况下，这个信号的脉宽是2000μs，凭借这个信号能使得舵机转动到极限角度。
到步骤5啦，要先从重量相对较小的砝码开始着手把它增加，每一回增加完成后，都要观察一下舵机是不是能够把摇臂从处于水平状态的位置向上抬起，直至达到目标角度哦。
步骤6：记录，在刚好无法抬起的那个时刻，前一档的重量，以及，在刚好能够抬起的时候的重量，把这两个重量，取中间值用来作为：临界负载M，其单位是kg。
扭矩（kg·cm）= M（kg）× L（cm）
摇臂力臂的长度是L等于5.0厘米，临界负载为M是3.2千克，那样的话扭矩就等于3.2乘以5.0等于16.0千克·厘米。
摇臂长度若越是长，那么所需砝码就越是小，然而测量误差会被予以放大呀，推荐力臂范围是5至8厘米。
每次增加砝码后等待3秒，让舵机充分响应
至少重复测试3次取平均值
用于显示数据的拉力计，其量程大于舵机标称扭矩所对应的拉力数值。该拉力计的量程在5千克至50千克之间可供选择。并且，它的精度达到了0.01千克。
刚性测试架（或台钳+铝型材）
摇臂或专用拉力夹具
稳压电源+信号发生器
步骤1：将舵机固定在测试架上，输出轴向上或水平。
步骤2：进行摇臂的安装，要在距离轴心有着精确长度L的地方，L也就是建议为5.00cm或者10.00cm的那个长度哦，这样是便于计算呢，之后通过钢丝或者刚性连杆去连接拉力计。
在步骤3当中，要对拉力计的位置予以调整，从而让拉力的方向一直保持垂直于摇臂，此垂直方向为切线方向。
第四步：向舵机发送用以保持扭矩的PWM信号，情况是像1500μs中位锁止这样，或者是逐步去增加占空比。
步骤5：读取，拉力计在显示稳定之后的，示数F，其单位是kg。注意：当舵机处在静态锁定状态之时，拉力计所呈现的读数，就是在当前负载状况下的拉力。
步骤6：要是想要测试最大堵转扭矩，那就得缓慢地去增加信号占空比，然后记录下摇臂马上就要转动之前那一刻的峰值拉力。
扭矩（kg·cm）= F（kg）× L（cm）
拉力计的读数F为3.26kg，L的长度是5.00cm，扭矩等于3.26乘以5.00，其结果是16.30 kg·cm。
该方法避免了砝码法的离散重量限制，可连续读数
当做操作采用5cm标准力臂这种情况的时候，1g的拉力所对应的是0.005kg·cm分辨率，并且此分辨率远远高于砝码法所具有的分辨率，是这样的情况，没错的。
操作规范下，与专业扭矩传感器偏差通常<3%
静态扭矩，或者动态扭矩的传感器，其量程是舵机标称扭矩一点五至两倍，精度为零点一百分比全量程范围。
扭矩传感器配套仪表或数据采集卡
伺服电机对拖台或磁粉制动器（用于加载）
专用夹具联轴器
操纵舵机，使其输出轴，借助具备极高刚性的联轴器，将其径直与扭矩传感器的输入端相连。扭矩传感器的输出端予以连接，连接对象为可调负载，诸如磁粉制动器。针对舵机，发送控制信号，使负载逐步增加，并记录此刻传感器的读数。凭借如此操作，能够测得扭矩和角度所构成的曲线，以及堵转扭矩、额定扭矩等一系列完整特性。
传感器与舵机轴严格对中，同轴度偏差<0.05mm，否则产生附加弯矩
采样频率建议≥100Hz，捕捉瞬态峰值扭矩
进行测试堵转扭矩这个操作的时候，持续的时间不会超过1秒，以此来避免出现烧毁舵机电机或者驱动电路这种情况。
产品研发阶段的性能标定
高精度要求的质量检测
需要输出扭矩速度特性曲线的场景
通过对大量实际进行的测试案例展开统计，80%的出现有“测试值偏低”这种情况的问题，归根源自于以下缘由，请依照顺序去进行排查。
典型案例是这样的，某机器人团队对同批次的10台舵机进行测试，其中竟然有3台的扭矩值仅仅只有标称值的60%。经过详细地排查之后发现，这3台舵机的减速齿轮组装配存在着间隙，进而导致在负载的情况下齿轮出现了打滑的现象。在更换了齿轮之后扭矩恢复到了正常的状态。这表明当测试值出现异常的时候，应该优先去怀疑舵机本身的状态而不是测试的方法。
关键要点再次强调：舵机扭矩检测的实质是运用已知的力臂去测量临界状的负载伟创动力舵机，其公式是扭矩等于负载乘力臂。不管采用哪种办法来做，确保供电处于稳定状态、力臂达到精确程度、施力方向保持垂直，这是获得可靠数据的三项关键基石。
行动建议：
1. 要是您身为个人爱好者或者才刚刚入门，那就马上采用“方法一（砝码法）”，凭借家中现有的瓶装水以及直尺就能达成。关键之处在于精准地测量力臂长度，并且要保证舵机固定得稳固可靠。
2. 要是您身为项目开发者或者维修人员，那么建议您去投资一套“方法二（拉力计 + 测试架）” ，它的总成本大概在100到300元之间 ，该套装能够满足绝大多数工程验证方面的需求 ，而且效率能够提升5倍还要多。
3. 不管运用究竟哪一种办法：一定要将测试之际的供电电压记录下来，还要记录环境温度，以及力臂长度，这些信息乃是判断测试结果是不是有效的必要条件。
4. 在测试值跟标称值的偏差超出15%这种情况发生的时候，要优先去检查第六节所罗列的五项关键因素，而不是直接就判定舵机为不合格。
借由上述之中任意一种办法，您能够在当下既有条件状况下精准获取舵机的实际输出扭矩，进而据此判断舵机是不是契合您的应用需求，或者对设备故障根源实施诊断。
