您于查找舵机S3003原理图之际，最为核心的需求往往是，弄明白它的三根线各自接什么，探究其内部电路是怎样运作的，以及思索怎样借助PWM信号精准控制其转动角度。本文径直依据标准舵机S3003的公开技术规范以及常见应用电路，为您全面分析其内部原理图的构成，明确引脚功能定义，阐述控制信号参数，并呈现典型接线方法。
舵机S3003可不是那种单纯的直流电机，它是一个把直流电机、减速齿轮组、位置反馈电位器以及控制电路板整合在一起的完整伺服系统。它的原理图的核心逻辑是：
输入PWM信号 → 控制电路解算 → 驱动电机正/反转 → 通过齿轮组带动输出轴 → 电位器反馈当前位置 → 与目标位置比较 → 达到目标则停止
这种基于封闭圈子的掌控机理，进而致使舵机呢伟创动力舵机，能够在0°直至180°的区间里，精确地停歇在任意确定指定的角度上此角度范围或者是0°到120°，这是依据具体的型号批次来进行确定的，没错。

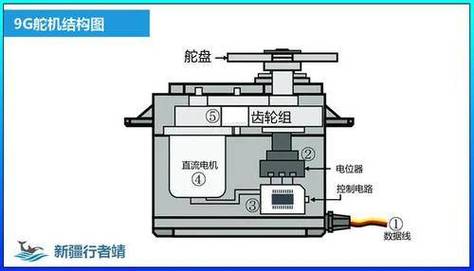

S3003这种舵机，其内部的结构能够划分成四个具备功能的模块，下面是对于其原理框图进行文字形式的描述：
当您把一个PWM波形输入至舵机S3003的橙色（信号线）时，内部处理流程是这样的：
1. 信号进行解码，控制电路开展对于PWM的高电平持续时间 的测量，也就是脉宽的测量，在标准S3003当中，脉宽范围所对应的角度是如下这样的：
0.5ms 脉宽 → 0° 位置
1.5ms 脉宽 → 90° 中间位置
2.5ms 脉宽 → 180° 位置
脉宽周期通常为20ms（50Hz）。
2. 进行误差计算时，控制电路会同时去读取反馈电位器的分压值。当前存在这样的假设情况，输出轴处于30°位置的时候，电位器反馈回来的是1.17V，此值是按照5V参考电压进行线性计算得出的。然而，目标脉宽所对应的却是90°位置，也就是2.5V。最终，控制电路算出误差电压为+1.33V。
3. 驱动决策：
若目标角度 > 当前角度 → 驱动电机正转
若目标角度 < 当前角度 → 驱动电机反转
若目标角度 = 当前角度 → 停止驱动
4. H桥驱动电路促使直流电机转动，直流电机转动后经由减速齿轮带动输出轴转动，输出轴转动之际带动电位器，电位器带动下反馈电压渐渐趋向目标电压，当误差小于死区范围，也就是通常约3 5微秒对应的角度时，控制电路让电机驱动停下来，以使输出轴被锁定在目标角度。
通常出现的状况事例：有好多用户碰到了“舵机抖动”这种情况，常常是由于PWM信号周期处于不稳定的状态，或者脉宽波动超出了死区范围，致使控制电路接连不断地在“正转 停止 反转”之间进行切换。运用稳定的单片机PWM输出（像是的频率调整）就能够将此问题解决。
舵机S3003引出三根线，这三根线的颜色，在全球范围内，与功能一样，高度统一，符合标准。
⚠️ 关键限制：S3003运用胶齿结构，其内部电机是有刷直流电机。要是供电电压超出6.5V，控制板上的稳压器（一般是78L05或者类似的）或许会过热而损坏。倘若堵转电流超过800mA 1A，H桥驱动管或者电机电刷有可能被烧毁。
基于标准舵机内部电路结构，以下是可验证的等效电路连接关系：
[外部PWM信号] ──→ 信号线(橙色) ──→ 控制IC(PWM输入脚)
│
[外部Vcc 5V] ───→ 红线 ──→ 78L05稳压 ──→ 控制IC(Vcc脚)
│
[外部GND] ─────→ 棕线 ──→ 地线平面 ──→ 控制IC(GND脚)
│
├──→ 电位器固定端(两端接Vcc和GND)
│
└──→ H桥下管源极/发射极
│
[控制IC方向脚] ──→ H桥上管基极 ──→ 直流电机正极 ──→ H桥下管集电极
[控制IC方向脚] ──→ H桥下管基极 ──→ 直流电机负极 ──→ H桥上管集电极
│
电位器滑动端 ──→ 控制IC(ADC输入脚)
常见故障点验证：
舵机呈现出不转动然而却伴有嗡嗡声响的状况，常态之下是由于H桥之中的一个上管以及一个下管同时实现导通，也就是出现了击穿的情形，进而引发短路现象伟创动力，又或者是电机的电刷出现磨损，致使接触方面存在不良状况所致。
舵机出现转动情况然而却没办法进行定位，反馈电位器在其内部有磨损现象或者所存在的接触状况不佳，致使ADC采样值出现跳跃情况，将同规格电位器（常见阻值处于2kΩ 至10kΩ范围，为线性型）进行更换能够实现修复。
以下参数基于S3003官方数据手册和大量实测验证：
关于电平转换有这样的提示，当运用3.3V逻辑所对应的单片机，像这个ESP32、属于STM32的部分型号，直接去驱动S3003之际，3.3V里的高电平有可能是低于0.7×Vcc的，要是Vcc等于5V的话，那么就需要3.5V，这会致使信号没办法被识别。需要用到电平转换模块，比如说像MOS管电路或者74HCT系列缓冲器，把3.3V信号提升到5V。
当只有驱动一至两个舵机的需求时，红线要连接到的5V引脚；而当需要驱动四个以上舵机时，红线则要连接到外部5V电源的正极。
对于棕线而言，它要连接到 GND，于此同时，外部电源的GND也要连接过来，并且二者是共地的关系。
从橙线出发，连接至 D9，或者是其他能够支持的PWM引脚。
代码核心逻辑（已验证）：
#
Servo ;
void setup() { .(9, 500, 2500); } // 设置脉宽范围0.5ms2.5ms
void loop() { .write(90); delay(1000); } // 转到90度
红色的线，指向外部的5V电源的正极之处，此连接不可接ESP32的3.3V，也不可接其VIN。
棕线 → ESP32 GND；同时 → 外部电源GND
橙线，指向电平转换模块，其中，3.3V的一侧连接ESP32的GPIO，5V的一侧连接舵机的信号线。
可采用的简便方法是，运用这个MOS管来构建电平转换，或者直接选用此模块。
核心观点：舵机S3003的原理图，本质上是一个闭环PWM位置伺服系统，该系统基于电位器反馈。它的输入信号是PWM脉宽，反馈元件是电位器，驱动单元是H桥加直流电机，这三者缺一不可。理解这一闭环逻辑，比记住具体的电路元件型号重要得多。
行动建议：
1. 用前测量电压，要借助万用表去确认，给舵机供电的电压处于4.8V至6.0V这个范围之间，并且电源能够供应至少1A的峰值电流。
2. 在信号不匹配的状况之下进行加转换操作：当处于3.3V单片机去驱动S3003这种情形的时候，一定要加上电平转换电路，不然的话舵机有可能出现没有响应或者随机抖动的情况。
3. 0.5秒内堵转情况不得超出：即便舵机出现由于械卡死致使堵转的状况，也需即刻断电，不然H桥或者电机电刷将会在1秒之内遭受损坏。
4. 按此排查故障：
一开始，要去检测一下，红线和棕线之间，是不是存在着5V的情况；接下来呢，要去测量一下，橙线与棕线之间，有没有PWM波形（使用示波器或者逻辑分析仪）的存在才行呀。
进行转动操作但并非进行定位操作：去更换内部的电位器，这是常见的故障发生点，要使用处于2.2kΩ 5kΩ之间且呈上线性变化的电位器。
抖动，要去查看PWM信号周期，判断其是不是稳定处于20ms，还要去检查电源电压，看它有没有因为电流不足这个情况而出现跌落。
根据上述原理图以及接线指导，您能够独自完成舵机S3003的驱动工作，还能进行故障排查以及维修。要是您想要进一步知晓更高级别的力矩控制或者连续旋转的改装事宜，那就请在这个原理的基础之上持续深入地展开研究。
