舵机伺服电机是一类执行元件，它具备精确控制输出轴角度的能力。简单来讲，其核心工作原理是这样的：先比较输入的目标信号以及自身当前位置的反馈信号，而后驱动电机持续运行，直至输出轴抵达指定角度并维持该位置。这属于一个典型的闭环控制系统。
本文会把最常见的舵机以及工业小型舵机当作例子，去详细地拆解其内部的工作流程，还有关键的组件以及控制的方式，以此来帮助您完全明白舵机究竟是怎样做到“想打哪里就打到哪里”的。

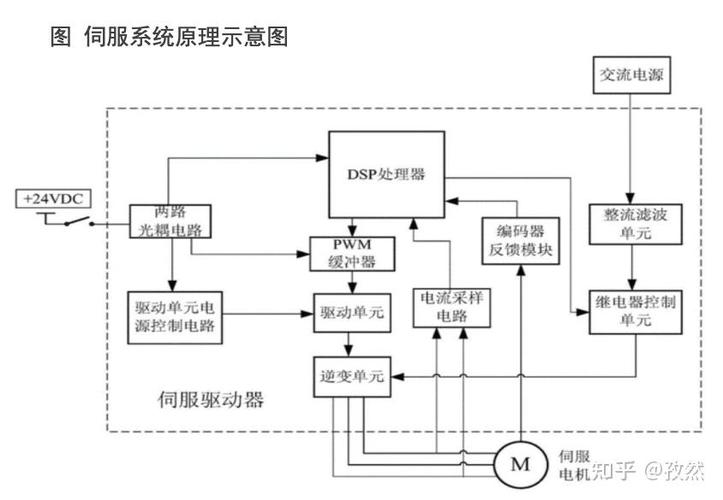

舵机要达成精准角度操控，势必要依赖以下四个关键部分共同展开协作，您能够将其设想成一个“目标 执行 检查 修正”的团队。
工作流程形成闭环，，控制电路设定目标角度，接着，驱动电机正转或者反转，然后，齿轮组带动输出轴以及电位器，之后，电位器把角度实时反馈给控制电路，当到达目标角度后，电路停止对电机的驱动，要是外力干扰致使角度出现偏离，电位器反馈有变化，电路马上再次驱动电机进行纠正。
随后的进程是以一个平常的需求当作例子，这个需求是把一个标准舵机从当下的0°位置朝着90°位置进行转动，而且要能够稳定在90°位置。
外部的控制器，像是单片机、遥控接收机之类的，会朝着舵机送上一个PWM信号，这个信号的周期是20ms，也就是20毫秒，其中高电平持续的时长是从0.5ms到2.5ms，这里的ms同样是毫秒。
信号含义：高电平的持续时间（脉宽）决定了目标角度。
0.5ms 脉宽 → 0° 位置
1.5ms 脉宽 → 90° 位置
2.5ms 脉宽 → 180° 位置
实例情况：当您去推动那航模遥控器上面的摇杆之时，接收机便会朝着舵机发送与之对应的脉宽的PWM信号。比如说，要求转向到90°这个角度，控制电路就会接收到一个周期为20ms、高电平是1.5ms的脉冲信号。
舵机内部的控制电路同时在做两件事：
1. 以解析为目标，要对输入的PWM信号的高电平时间予以测量，进而确定“目标角度”是90°。
2. 读取相关反馈，借助位置反馈电位器来读取“当前角度”伟创动力，假定当下处于0°。
对控制电路内部存在的比较器而言，其处理过程为，会计算那般的差值也就是所谓误差，具体是，目标角度为九十度，以及当前角度是零度，二者相减得出正九十度。
后果：偏差呈正，且其绝对值颇为巨大。控制回路依此判定：需使电机朝着正方向转动，并且要以较快速度转动。
1. 快速靠拢：操控电路驱使H桥电路，致使直流电机以全速朝着正方向旋转。电机借助齿轮组实施减速，进而带领输出轴由0°趋向90°缓缓转动。
2. 如下开始减速准备：当输出轴处于转动状态之时，电位器与此同时也在进行同步旋转。控制电路不间断地读取反馈角度分别为：10°, 20°, 50°, 80°... 误差呈现出越来越小的态势。
3. 精确停止：
当反馈角度达到89°、90°时，误差趋近于0。
控制电路立即停止驱动电机（或提供极短的制动脉冲）。
影响的关键之处在于，因为齿轮组存有机械惯性，所以控制电路会预先进行减速操作，进而防止出现过冲现象。
4. 位置锁定与抗干扰：
一朝抵达九十度，电机便会停滞，而输出轴紧接着会凭借齿轮组的自锁之力维持于该位置的状态。
要是存在一个从外部施加过来的力，这个力尝试着把输出轴从九十度的位置给推开，那么电位器会马上检测到角度变成了九十一度，这里误差是负一度，接着控制电路会立刻驱动电机朝着相反方向旋转极短的一段时间，然后把它推回到九十度。这种过程每一秒能够发生数百次，所以舵机能特别稳固地“锁定”在目标角度。
绝大多数标准舵机都采用三线控制，接线定义如下：
棕色/黑色线：电源负极（GND）
红色线：电源正极（+5V，常见工作电压4.8V7.2V）
橙色/黄色线：PWM控制信号线
控制信号标准：
周期：固定为20ms（50Hz频率）。
脉宽范围：0.5ms ～ 2.5ms。
所对应的角度：一般情况下所对应的是0°至180°（或者是更大一些的角度，这取决于具体的舵机）有的。
示例控制：要是您有让舵机转向45°的需求，那就去发送这样一个脉冲信号，其脉宽是0.5ms加上(45°除以180°)再乘以2ms且结果等于1.0ms。
按照诸多实际运用反馈呈现的情况，下面是舵机在使用期间最为经常碰到的三种问题以及它们的根本缘由：
问题现象 常见原因 |
: : : |
出现舵机剧烈抖动的状况，并且无法停留在指定位置，原因之一是控制信号存在干扰，或者电压处于不稳定状态。
2. 电位器磨损，反馈信号噪声大。
3. 源功率欠缺，致使电机运行之际电压下降， 采用单独稳压电源体，并缩减PWM信号线长度。
2. 更换舵机内部的电位器。
3. 确保电源能提供舵机峰值电流（通常为12A）。 |
舵机呈现出完全没有转动的状况，然而能够听到“嗡嗡”的声响，输出轴遭遇了被机械设备卡死的情形。
2. 齿轮组内部扫齿（塑料齿轮常见）。
3. 失去控制信号，或者脉宽出现超出范围的情况。查看传动装置进而查是否使得运转舒畅。
2. 拆开检查并更换金属齿轮。
3. 用示波器确认信号线有正确的PWM波形。 |
舵机仅能够朝着单一方向进行旋转，在H桥驱动电路里，有一个方向的MOS管出现了烧毁现象。
2. 管控电路出现故障， 其一，替换舵机内部的驱动芯片，或者选取整个电路板进行更换。
2. 此类硬件故障通常直接更换舵机更经济。 |

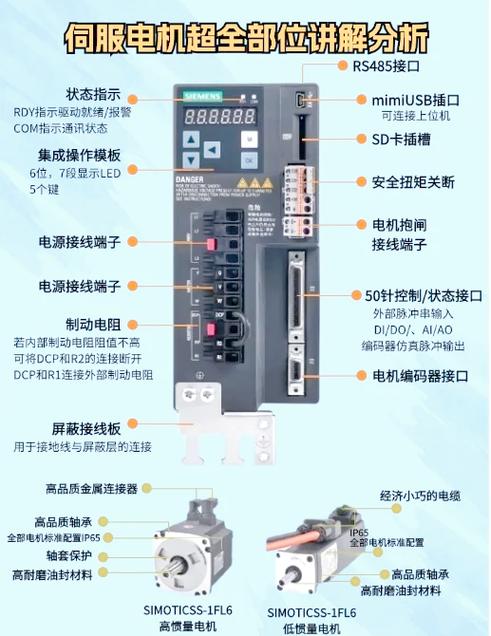

当进行舵机选择之际，并非仅仅着眼于“扭矩”以及“速度”这些参数，而是要依据实际存在的需求去进行权衡考量：
1. 界定扭矩需求，预估负载于力臂最长那个地方所需要的力量伟创动力舵机，并且留存50%至100%的安全余量。举例来说，机器人腿关节所需的扭矩要比云台摄像大得多。
2. 针对需求来确定速度，此速度要求为高速，即每60°需要0.20秒，这样的高速适用于高精度定位的场景，像机械臂关节这类场景即可适用。
3. 选择反馈类型：
带有电位器反馈的那种标准舵机，其角度方面的范围存在限制范围通常是在180°以内，成本是比较低地，它适合于大部分简易定位情况。
在无刷的情况下，有着智能特性的舵机，是那种带有磁编码器反馈功能的，它能够进行连续不断的旋转，其精度极其高以至于达到极为精准地程度，它的使用寿命很长，它还能够把电流这个数据进行回传，也能把温度这个数据进行回传，同时还能把角度之类的数据进行回传，就因为这样，它是特别适合应用于高端机器人领域的。
4. 要留意材质，金属齿轮具备更耐磨的特性，同时扭矩更大，然而会使重量增加，并且成本也会提高；塑料齿轮有更静音的特点，费用较为便宜，不过容易在受到冲击时出现损坏情况。
核心观点再次强调：有这样一款原理基于误差驱动的闭环控制系统的舵机伺服电机，它的工作流程是这样的，先设定所要达到的目标，接着对反馈情况进行比较，然后驱动其执行相应动作，锁定在特定位置。在这个过程中，PWM信号充当着“指令语言”的角色，电位器好似“位置眼睛”，而控制电路则如同那个做出决策的“大脑”。
为了在实际项目中高效应用舵机，建议您立即执行以下行动步骤：
1. 开始于第一步，此步骤为明确需求：要先将您项目所需要的最大扭矩，以kg·cm这个单位记录下来，还要记录响应速度，并以s/60°作为它的衡量单位，另外得确认供电电压各是多少。
2. 连接舵机的第二步（检查信号）要求，在连接舵机之前，先行选用示波器或者逻辑分析仪，以此用于确认，具体来说是要确认控制器输出的PWM信号，其周期是20ms，并且脉宽处于0.5ms至2.5ms的范围之内。
3. 进行第三步（可靠供电）时，不能直接采用单片机开发板的5V去给大扭矩舵机供电，去使用单独的、具备足够输出能力的稳压电源，像5V/3A以上的BEC模块，还得把所有GND进行共地。
4. 第四步，也就是逐步进行测试的这一步：要发送脉宽为1.5ms，也就是处于中位的信号，使得舵机能够转动到中间的位置，在确认不存在任何异常情况之后，再去对两端的极限位置做测试。
照着上述原理以及步骤去做，那么您就会有能力以可靠的方式去驱动以及控制舵机伺服电机，进而让它能够精确地为您的机器人、航模或者自动化项目提供服务。
