有人在制作机器人、航模或者智能小车时，舵机是极为常见的执行部件。不少人在运用舵机期间会碰到一个关键问题：控制信号究竟划分成哪几种类型？模拟控制跟数字控制存在怎样的差异？ 关于这个问题，本文会直接给出答案，那就是舵机的控制信号的确分成模拟控制与数字控制这两大类别，它们在本质上的区别在于脉冲频率以及内部处理方式，而这会对舵机的精度、响应速度以及功耗产生直接影响。阅读完这篇文章之后，你会全然把控两者之间的差异，知晓怎样去辨别区分，并且依据自身项目的需求明确该挑选哪一种。
模拟控制信号，也就是那种通常被称作“模拟舵机”的控制方式，它指的是采用50Hz固定频率及脉宽调制即PWM的控制信号，这是当初最早实现标准化且最为通用的舵机控制方式。
周期：20ms（毫秒），即每秒发送50次脉冲。
涉及高电平时间，也就是占空比，其范围是0.5ms至2.5ms，这与舵机输出轴的角度范围相对应，该角度范围一般是0°至180°，或者是0°至270°。

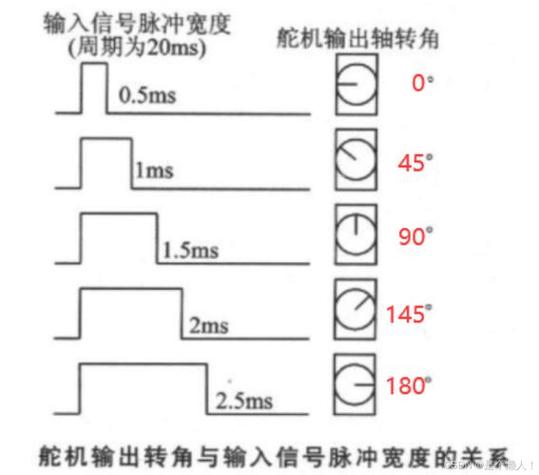

角度与脉宽的线性关系：
0.5ms → 0°
1.0ms → 45°
1.5ms → 90°（中位）
2.0ms → 135°
2.5ms → 180°

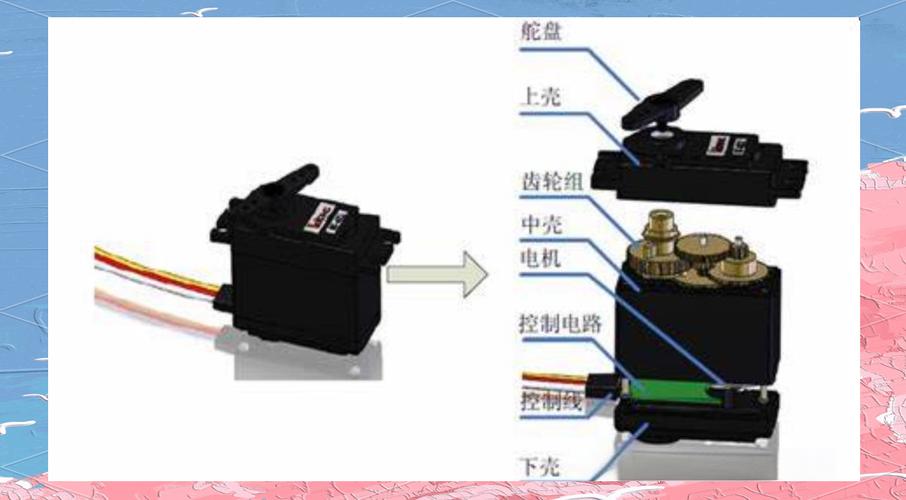

模拟舵机内部存在一块比较器芯片 ，该芯片会把输入PWM信号跟内部电位器反馈回来的电压开展比较 ，一旦两者不匹配 ，就使得驱动电机转动 ，要是匹配则停止 ，关键点在于 ，舵机仅仅是在收到脉冲的那一小段时长内开展位置比较以及驱动操作 ，其余绝大多数的时间 ，也就是大约19ms的时间 处于“等待”状态 ，倘若中止发送脉冲 ，舵机马上就会失去扭矩 ，外力能够轻易地转动它。
有一位爱好者，制作出了一个3D打印机械手，其每个手指是由一个9g微型舵机来驱动的。他借助发出模拟控制信号。当手指维持半握姿态之际，他发觉舵机会出现轻微抖动的情况，并且还发出滋滋声。原因用来分析的是，模拟舵机每隔20ms才会比较一次位置，要是外力伟创动力，像是肌腱的弹性反拉，在等待期内把手指拉动了一点，那么下一个脉冲到来的时候，舵机就会突然进行纠正，进而产生过冲以及抖动。可选的解决办法：把它替换成数字舵机，或者去抬高控制脉冲的频率（然而模拟舵机的内部电路没办法对更高的频率做出响应）。
✅ 预算有限，做入门级项目
✅ 动作速度要求不高（如缓慢转动的摇头风扇）
✅ 需要低静态功耗（电池供电但长时间保持姿态不变）
✅ 控制电路简单（任何能产生50Hz PWM的MCU均可）
用于“数字舵机”的数字控制信号，同样借助PWM脉冲宽度来指定角度，且脉冲频率远远高于50Hz，通常能够达到300Hz至500Hz的范围，甚至还会更高。更为关键的是，数字舵机内部存在一个微处理器以及更为繁杂的控制。
周期，一般是2ms至3ms，这对应着300Hz到500Hz的区域，并且存在有能够支撑更高频率的情况。
控制脉宽：与模拟信号完全相同（0.5ms~2.5ms标准范围）。这意味着同一个PWM信号（例如脉宽1.5ms）可以直接驱动模拟舵机和数字舵机，两者都转到中位。
有区别，数字舵机，它每秒要接收以及处理超过300次的脉冲 ，然而模拟舵机，仅仅处理50次。
采用高频采样输入信号的数字舵机核心处理器，结合PID（就是比例积分微分）驱动电机。在没有新脉冲到来的间隙，尽管间隙由于频率高而很短，处理器会据最近目标位置与当前反馈主动输出驱动电流抵抗外力。其结果是，舵机保持位置能力强且响应快，启动扭矩大。
一台 FPV 穿越机上的两轴云台，其作用是实时抵消飞机姿态变化，以此来保持相机处于水平状态。要是使用模拟舵机，那么每 20ms 才会进行一次调整，当飞机快速倾斜之际，相机会出现明显滞后情况，进而导致画面出现模糊以及果冻效应。然而数字舵机是以 300Hz 的频率进行响应的，也就是每 3.3ms 响应一次，再配合 PID 能够近乎没有延迟地修正角度。经验表明：但凡涉及动态稳定、快速跟踪的应用，必然要选用数字舵机。
✅ 机器人竞赛、格斗机器人（需要快速反应和大启动扭矩）
✅ 无人机/穿越机云台、舵面直接驱动
✅ 高精度机械臂（要求静止时无抖动）
✅ 工业自动化中的重复定位
注意，数字舵机，其静态电流是比较大的，这会使得电池续航时间被缩短，它对于电源纹波更为敏感，所以建议使用稳压模块。
无论模拟还是数字舵机，标准的三线接口完全相同：
棕色/黑色：GND（地）
标着红色的那个，是VCC，也就是电源，一般情况下，其电压范围在4.8V至7.4V之间，而对于高压舵机来说，这个电压能达到12V。
橙色/黄色：信号线（PWM输入）
// 模拟舵机或数字舵机均可使用相同代码
#
Servo ;
void setup() {
.(9); // 信号线接9号引脚，默认50Hz PWM
}
void loop() {
.write(0); // 转到0度（脉宽0.5ms）
delay(1000);
.write(90); // 转到90度（脉宽1.5ms）
delay(1000);
.write(180); // 转到180度（脉宽2.5ms）
delay(1000);
}
留意，针对于数字舵机而言，你能够借助修改底层PWM频率的方式来展现出其全部的性能，举例来讲，在 Due或者ESP32之上，能够把PWM频率设定为300Hz，然而标准Servo库默认是50Hz，数字舵机虽然也能够运行，只是没办法发挥出高频的优势。
1. 瞅标签，一般会标明“”或者“”。要是没标明的话，接着去查看型号，然后再搜索数据手册。
2. 耳朵听声音：当数字舵机处于静止保持位置之际，会发出高频的“吱吱”声，此是在持续脉冲驱动的状况底下；模拟舵机一般较为安静，仅仅是在收到脉冲的那个瞬间会产生短暂的声音。
3. 检测电流时，在保持相同角度的状态下，数字舵机的静态电流显著高于模拟舵机，比如模拟舵机 50mA，而数字舵机能达到 200mA 以上。
4. 频率检测呀：凭借信号发生器送去300Hz、脉宽为1.5ms的PWM。模拟舵机将会猛烈地颤动要不然无法把位置锁定住；数字舵机却是正常开展工作的。
Q1：我能用模拟控制信号驱动数字舵机吗？会损坏吗？
A：行得通，全然安全。数字舵机对50Hz PWM信号具有兼容性，只不过没办法将高频优势施展出来。等同于“降低级别使用”。
Q2：我能用数字控制信号（高频率）驱动模拟舵机吗？
A：不行。模拟舵机的内部电路的设计是50Hz输入，要是遇到高频信号，就会致使没办法正确解码，进而出现剧烈抖动，而且还会发热，倘若是更严重的情况甚至会烧毁驱动芯片。一定得核对频率。
Q3：我的舵机接上后不转，只嗡嗡响，怎么办？
A：要去检查一下电源是不是足够，单个的9g舵机至少得有1A峰值，大舵机则需要2到5A，那些模拟舵机要是电压不足，是没办法启动的，数字舵机有可能进入欠压保护状态，，要去确认一下PWM信号频率是不是正确，模拟舵机得是50Hz。
Q4：如何让舵机转动更平滑？
A：针对模拟舵机而言，能够缩短控制周期，（然而并非改变50Hz，而是采用更精细的脉宽步进方式，比如每次变动5μs）。对于数字舵机来说，要开启微处理器之中的平滑滤波或者插值。
Q5：工业级总线舵机（如RS485、CAN总线）属于哪种控制？
A：它是数字控制的一种高级形式，但并非采用PWM信号。它们借助串口指令，将目标角度、速度等参数直接发送出去，内部的数字处理器来达成控制。这类舵机不再对模拟/数字PWM信号加以区分了，不过从原理角度来讲，属于数字控制的一种延伸。
重申核心观点：
能够对舵机起到控制作用的信号有两种类型，分别叫做模拟控制以及数字控制，这两种控制方式。它们采用的是相同的脉宽角度映射情况，也就是从0.5ms至2.5ms这个范围对应着角度从0°到180°，不过呢，它们的脉冲频率是完全不一样的：模拟控制这种方式所使用的脉冲频率是固定为50Hz的，而数字控制方式的脉冲频率能够达到300Hz以上。数字控制方式提供出来的是更高一些的响应速度，还有保持扭矩以及定位精度，然而其相对应的功耗以及成本也是更高的；模拟控制方式具备简单可靠的特点与此同时功耗还比较低，所以是适合入门级以及静态应用这两类情况的。
立即行动的建议：
1. 先明确你项目针对“响应速度”和“静止抖动”的要求，再去采购舵机。要是要求快速跟踪或者高精度保持，那就直接选数字舵机；要是是简易或者缓慢动作，模拟舵机就没问题是的哈。
2. 在进行调试这个行为的时候，要先去确认你所拥有的控制器输出的PWM频率，使用示波器或者逻辑分析仪去测量信号脚，要是频率并非50Hz，并且舵机属于模拟型的话，那就需要把代码修改至50Hz。
3. 实施布线操作时，要专门为数字舵机另外供应稳定电源，此电源建议采用6V/3A以上的BEC或者稳压模块，并且在信号线旁边，不要与大电流线平行进行走线，以此防止干扰。
4. 当碰到异常抖动情况时，首要做的是断开信号线，接着给舵机供应电力，随后用手去拧输出轴以此体会阻力。要是阻力呈现均匀状态并且较大（此为数字舵机的特性特点），那么这种情况属于正常；要是阻力极其微小（属于模拟舵机并且是没有脉冲的情况），那就需要去检查信号是不是存在。
把控模拟跟数字控制信号之间的差异，乃是正确进行选型以及排除舵机故障的关键的一步。当下，你能够依据本文的对比表以及行动建议伟创动力舵机，直接运用到你的下一个项目当中。
