你有没有碰到过这样的情形，在调试一个机器人关节之际舵机要么丝毫不动要么剧烈地抖动，全然不受控制？或者你打算使舵机精准地旋转到某个角度，然而不管怎样去调整信号它始终差那么几度？这些问题的根源常常在于未曾真正领会舵机控制器的工作原理。
凭借原理图解以及控制逻辑演示，以最为直观的形式，为你剖析舵机控制器的完整工作流程。阅读完本文并搭配图解视频，你会完全掌握舵机的信号解析机制、位置反馈闭环控制原理，且能独立达成从信号生成直至角度控制的完整的这一期间的所有操作。
舵机控制器从本质上来说属于一个微型闭环伺服系统，它所承担的任务极为简单，那就是接收你发出的控制信号伟创动力，之后驱动电机进行转动，直至输出轴抵达你所指定的角度位置。

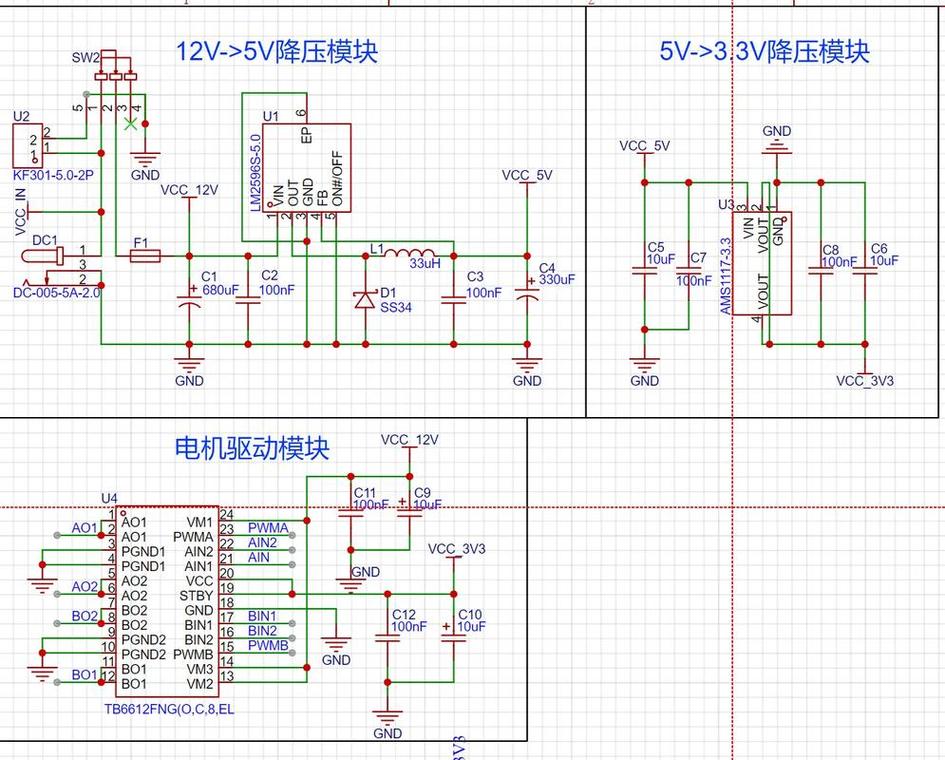

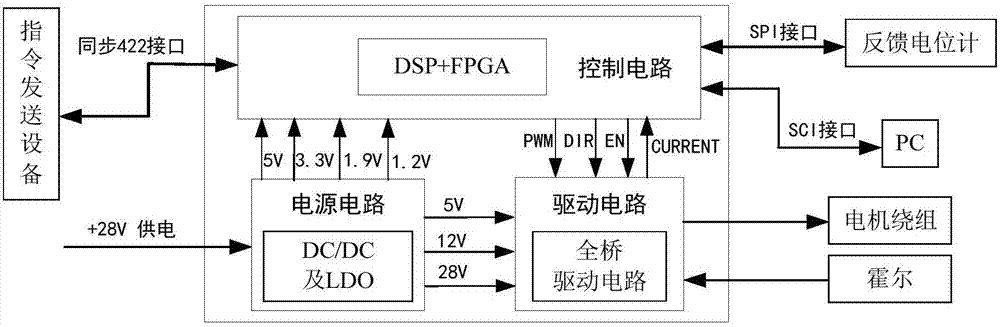

下图展示了舵机控制器内部三大核心模块的工作流程：
【控制信号输入（PWM）】 → 【信号解析电路】 → 【位置误差比较器】
↓
【输出轴实际位置】 ← 【减速齿轮组】 ← 【电机驱动电路】 ← 【电机】
↑ ↓
└──── 【位置反馈电位器】 ────┘
舵机控制器所接收的，是一种被称作PWM（脉宽调制）的信号，这种信号的核心特性在于，其信号的周期是固定不变的，然而高电平持续的那段时间，亦即脉宽，却是会发生变化的。
在实际应用中，标准舵机的控制参数如下：
控制逻辑为，舵机控制器内部有着信号解析电路，该电路会去测量每个周期之内高电平的持续时间。当检测到脉宽为0.5ms的时候，控制器认定目标角度为0°；在检测到脉宽是1.5ms时，便认定为90°；于检测到2.5ms时就认定是180°。脉宽跟角度呈现出线性对应关系。
> 常见问题解答：为什么我的舵机只在一个方向转个不停？
缘由是：你所输入的PWM信号脉宽超越了0.5ms至2.5ms的范围，或者其信号周期并非20ms。舵机控制器没办法识别超出规格的信号，这会致使失控。解决的办法是：运用示波器或者逻辑分析仪去检查你的PWM信号参数。
这乃是舵机控制器和普通电机相区分的关键机制所在，舵机的内部存有一个位置反馈电位器，该电位器是连接敷设于输出轴之上的。
工作原理：
当输出轴转动时，电位器的电阻值随之线性变化
控制器实时读取这个电阻值，换算成当前的实际角度
比较器将“目标角度”与“实际角度”进行对比
如果两者不一致，控制器继续驱动电机转动
只有当实际角度等于目标角度时，电机才停止
下面这种情况便是闭环控制，每时每刻舵机都在进行这样的行为，即检查自身是不是已经到达相应位置，以此来保证精确性。
> 常见问题解答：舵机到达指定位置后还在发出“滋滋”声？
缘由：或是负载过度大，又或是内部机械阻力有所增添，致使电机不能够充分抵达目标角度，然而控制器此时此刻仍旧在持续予以驱动伟创动力舵机，尝试着去达成。解决办法：核查舵机负载是不是超出了额定扭矩，要不然就更换具备更大扭矩的舵机。
在对原理获得理解之后，下面呈现的是可使你达成独立完成舵机控制的一整套操作步骤，这些步骤是完整的。
舵机通常有三根线，颜色和功能如下（以最常见标准舵机为例）：
郑重提示：千万别把舵机电源径直连至控制器的5V引脚！绝大多数控制器没办法供给舵机启动之际所需的峰值电流（一般是1A 2A），这会致使控制器重启或者损坏。恰当做法：运用独立的外部电源去给舵机供电，并且把电源GND和控制器的GND进行共地连接。
以下是三种最常用的PWM信号生成方法：
方法A：使用单片机（如）
// 示例代码：控制舵机到90度位置
#
Servo ;
void setup() {
.(9); // 信号线连接到第9号引脚
.write(90); // 输出1.5ms脉宽，对应90度
}
void loop() {}
方法B：使用专用舵机控制模块
连接方式：模块的PWM输出端接舵机信号线
设置方式：通过模块上的旋钮或上位机软件设置脉宽值
方法C：使用信号发生器
设置频率：50Hz（周期20ms）
确立脉宽，依据目标角度予以计算，此计算方式为脉宽等于零点五毫秒加以（角度除以一百八十）再乘以二点零毫秒。
完成连接和信号输出后，按以下顺序验证：
1. 先输出1.5ms脉宽信号，确认舵机转到中间位置（约90°）
2. 再输出0.5ms脉宽信号，确认舵机转到一端（约0°）
3. 再输出2.5ms脉宽信号，确认舵机转到另一端（约180°）
4. 逐步改变脉宽，观察舵机是否平滑跟随
从实际运用里的统计数据来看，下述四个问题，在舵机控制器相关问题当中，所占比例超过了85%，接下来展示的是完整的诊断以及解决途径：
诊断顺序：
1. 检查电源电压是否在4.8V6V范围内
2. 检查电源是否能够提供1A以上的瞬时电流
3. 检查所有连接线是否牢固，特别是地线
4. 用示波器或逻辑分析仪检查PWM信号是否存在
5. 查看PWM信号相应参数，周期的有无构成是否为20ms，脉宽的有无形成是否处于0.5ms至2.5ms之间。
诊断顺序：
1. 检查PWM信号是否稳定（信号抖动会导致角度指令频繁变化）
2. 检查电源纹波是否过大（建议纹波<50mV）
3. 检查舵机负载是否超过额定扭矩
4. 检查信号线是否过长（超过50cm建议加屏蔽）
5. 检查控制器GND与舵机电源GND是否共地
诊断顺序：
1. 检查PWM脉宽范围是否完整覆盖0.5ms2.5ms
2. 核对信号是不是始终处于1.5ms之上，又或者是处于1.5ms之下，造成仅朝着一个方向进行驱动。
3. 检查电位器是否损坏（可用万用表测量电阻值变化）
诊断顺序：
1. 校准脉宽角度对应关系（不同品牌舵机可能有微小差异）
2. 检查机械连接是否松动（齿轮或摇臂打滑）
3. 检查舵机内部齿轮是否磨损
其本质是一个闭环位置伺服系统，是舵机控制器，它借助对PWM信号脉宽予以解析，从而获取目标角度指令，它借由电位器实时反馈实际位置，它凭借比较器驱动电机，直至位置误差为零。
弄懂这个闭环原理，乃是解决全部舵机控制问题的根本前提条件。不管是出现抖动情况，还是处于不动状态，亦或是角度不准确，最终均可从“信号输入是否准确无误”以及“反馈回路是否正常开展工作”这两个层面探寻到答案。
如果你正在学习或使用舵机控制器，请按以下顺序执行：
1. 首要看原理图，去往本文第一部分的图解之处返回，核查你知晓了PWM信号与角度的对应关联，还有闭环控制的完整循环连接路径，没错哦。
2. 再去观看视频演示，配合着和本文相适配的原理图解视频，去观察实际信号波形跟舵机运动的对应关联情况。
3. 随后着手进行测试，依据第二部分所规定的操作路径，起始于最为简单的单舵机控制，逐个去验证0°这个关键位置，再去验证90°这个关键位置，验证180°这个关键位置。
4. 至进行问题排查，若是偶然碰见异常状况，便径直依照第三部分所规定的诊断流程予以执行，按照先后顺序逐个项目展开排查。
循着此路径去操作，你会于30分钟内完全通晓舵机控制器的原理以及使用方法，不再受抖动，失控，角度不准等诸多相关状况的困扰。
