本文为您系统性地梳理，7大类舵机的典型外观特征，核心参数以及适用场景，并且配有各类型舵机所具有的标准形态描述，以助力您凭借视觉特征迅速识别舵机类型，进而做出精准无误的选型决策。
形态各异的舵机，其所适配的应用场景全然不同，借助外观尺寸以及重量，能够在第一时间判定舵机的大致用途。
微型舵机（重量9g以下）
典型的外观方面的特征是，外壳的尺寸一般是在大概23×12×22mm这个范围，整体呈现出小巧并且轻薄的特点，外壳大多用的是塑料材质。
以下是常见应用场景，有微型遥控飞机，还有小型四轴飞行器，以及微型机器人关节，再有小型舵机云台。
有这样一个实际的案例，某位航模爱好者，在制作一款有着130mm轴距的微型穿越机的时候，选用了9g舵机来控制俯仰动作，并且将整机的起飞重量控制在了80g以内，从而使得该穿越机飞行时十分灵活。
小型舵机（重量9g25g）
特殊外观特点呈现为，大小大概是28×13×30mm ，外壳多数是塑料材质或者底部有着金属散热构造。
通常出现的运用场景有，比例为1/18的遥控车，小型固定翼飞机的副翼操控，机械臂终端的执行装置。
有这样一个实际的案例，某位热衷于机器人制作的人士，制作出了桌面上的六足机器人，其每个腿部的关节部位，运用的是17g的舵机，而这台整机一共配备了12个舵机，这些家伙的总重量达到了204g，正是凭借这些，才保障了机器人具备灵活的运动能力。
标准舵机（重量40g60g）
具备典型的外观特征，其尺寸大概是40×20×40mm，呈现长方体的外形模样，顶部的输出轴是十字形或者圆形花键。
经常会出现的应用场景有，十分之一比例的遥控车转向方面，船使用的方向舵，中型的机械臂，还有教育类型的机器人。
实例呈现：有一个社团，举办了一场遥控车比赛。在此赛事里，所有参与竞赛的车辆，毫无例外统一运用标准尺寸的舵机，其目的在于达成方便快捷地进行更换以及维修的效果。
大型舵机（重量60g以上）
具备典型外观特征，尺寸大于40×20×45mm，外壳大多是全金属材质，且散热鳍片显著啦。
常见应用的场景有，可以应用于比例为五分之一较大型的遥控车，还能应用于重型的机械臂，也能够应用于工业，并且可应用于大型船模的方向舵。
舵机的耐用性与其适用的场景，会受齿轮的材质直接影响，而这可借助外壳标识或者经由输出轴的晃动间隙来进行判断。
塑料齿轮舵机
识别外观的要点在于，外壳大多是全塑料材质，重量比较轻，输出轴的手感顺滑，不过稍微存在一些虚位。
有优势，也存在局限，成本低，运行安静，适合轻型负载场景，然而，在冲击载荷情况下，容易出现扫齿现象。
典型应用：入门级遥控、塑料玩具、轻度使用的教育套件
实际事例呈现：有一位家长，为其孩子购置的教育机器人套件当中，运用了那种塑料齿轮舵机，处于常规教学使用状况下，它运行得稳稳当当，然而，有一回出现意外致使跌落，进而造成舵机齿轮损坏情况，而更换这个齿轮所需的成本仅仅只有15元。
金属齿轮舵机
用以进行外观鉴别的要点在于，外壳之上清晰显著地标记着“Metal Gear”这一字样，其重量相较于外形尺寸相同的塑料材质齿舵机而言，明显要更重。
优势与局限：抗冲击能力强、扭矩大、寿命长；但运行时噪音略大
典型应用：竞赛级遥控、重型机械臂、频繁受冲击的应用场景
实际的案例情况是：有一位RC攀爬车爱好者，对其原厂配备的塑料齿舵机进行了升级，升级成了金属齿舵机往后，在岩石攀爬的场景当中，面对频繁的冲击状况以及堵转情形时，舵机没有再出现损坏的情况，持续使用了两年时间，依旧能够正常地工作。
虽然两者外形高度相似，但通过标签和响应特性可以区分。
模拟舵机
外观方面的标识情况是，外壳一般会标注“”，或者没有专门进行特别的标注，并且价格标签而言明显处于较低的状态。
响应特性方面，存在着这样的情况，是50Hz的PWM信号，其响应速度表现得较为迟缓，并且在没有信号的时候，保持位置的能力呈现出较弱的态势。
入门级，属于典型应用，是那些对成本敏感的大批量应用适用于的伟创动力，也是非精密控制场景所适用的。
数字舵机
外观方面的标识情况是，外壳部分清晰地标明带有“”或者“DS”这样的前缀，而在标签那里有可能会标注出更高的刷新率。
响应特性：300Hz以上PWM信号，响应迅速，保持力矩更强
典型应用：竞赛、高速遥控车、3D直升机、工业级应用
实际存在这样一个案例，有一位飞手，他把450级直升机上的尾舵机，从模拟类型升级成了数字舵机，升级完成之后，锁尾的效果显著得到了改善；在遇到大风天气进行飞行的时候，直升机的尾巴不再出现抖动的情况了。
舵机的核心性能由电机类型所决定，当前高端舵机的技术方向是由无刷舵机来代表的。
空心杯电机舵机
外在表现特点为，其体积大小较为紧凑，在运行期间产生的声音相对比较低，发热带来的热量处于适中的程度，而价格处在中等档次的区间范围。
核心性能：响应速度介于有刷和无刷之间，寿命优于普通有刷
通常的应用示例为，处于中间档次的遥控，具备标准规格大小的机器人，以及那种对成本和性能之间的平衡有着特定要求的场景。
实际存在这样的例子：有一个机器人战队，它参与了格斗机器人比赛。这个战队运用空心杯舵机来操控武器系统，它照顾到了响应的速度，还有预算方面的限制。，这个战队得到了分区赛的亚军。

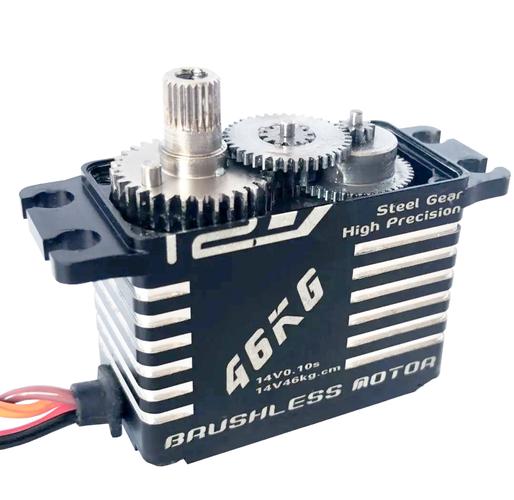

无刷舵机
外观呈现什么样的特性，外壳不少采用全是金属材质的散热构造，在底部能够看到显著的散热孔，体积一般情况下是更宽大的。
核心性能：效率最高、扭矩密度大、寿命极长、发热小、响应最快
以下是典型应用，顶级竞赛，专业级无人机伟创动力舵机，高强度使用的工业，大型机械臂。
实际例子呈现：有一位专业的飞手，参与了无人机竞速赛，其借助无刷舵机来操控俯仰以及滚转，即便处于高G机动的状况下，依旧能够维持精准的控制，进而助力达成了单圈最快的成绩。
高压舵机
外观标识方面，外壳之上标注着“HV”这样的字样，标签那里明确地标注出支持的电压范围，像是6.0V 8.4V这种情况。
识别特征为，一般是搭配2S锂电池展开直接供电操作，没必要用到降压模块，其各种接口大多呈现为JR或者样式。
典型应用包含，大型遥控，还有需要简化电源系统的那种应用，以及追求极致性能的竞赛场景。
在实际的案例当中，有一位某1/8遥控车的玩家，他在进行了更换高压舵机的操作之后，直接采用了2S锂电来进行供电，并且去除了BEC降压模块，最终转向响应的速度提高了30%。

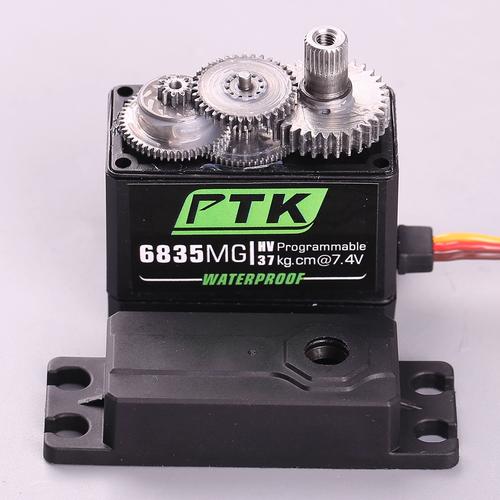

防水舵机
外观标识方面，要清晰地标明“”或者“WP”，并且在外套的接缝位置能够看见密封的橡胶圈。
能够被识别出来的特征是，出线的那个口子存在着防水的胶套，螺丝所在的孔有着密封方面的处理，有一部分相关的型号是采用了全灌封的设计。
典型应用包含，船模，还有攀爬车，包含雪地车，以及水下机器人，用于户外全天候具备的使用场景。
真实事例呈现：有一位热衷于攀爬车玩驰的人，于雨水较多时常出现的季节，在户外开展玩车活动。其所使用具备防止水侵入性能的舵机之后，车辆能够在涉过积水区域前行。在被泥浆浸泡以后，直接使用干净的水冲洗，却没有出现任何一点故障现象。
PWM舵机（标准舵机）
外观特征：3线接口（红正、棕负、橙/白信号），无需编号设置
适用场景：传统遥控、简单控制系统、即插即用的应用
操作方式：直接连接接收机PWM通道即可工作
串口总线舵机（智能舵机）
外观具备这样的特征，它有着4线接口，其中包括正负极，还有两根信号线，其外壳普遍设有ID编号窗口。
核心功能有，能够进行ID设置，可以实现温度读取，能够达成电压读取，可以做到位置读取，通过串联连接还能实现线束节省。
典型应用包含，仿人机器人，多关节机械臂，复杂机器人系统，智能教育平台。
现实存在的案例情况是，有一间实验室着手制作一款具备12轴的仿人机器人，其采用总线舵机达成单线串联的连接方式，使得原本数量为36根的线束减少为仅有4根，最终在很大程度上提高了系统的可靠性。
通信协议对比表
根据您的具体需求，按以下路径快速锁定舵机类型：
1. 对于确认安装空间，要先测量安装舱尺寸，接着对照上述尺寸分类，从而选择微型、小型、标准或者大型舵机。
2. 明确负载类型：冲击负载选金属齿轮，平稳负载可选塑料齿轮
3. 确定控制精度：要求高速响应选数字舵机，普通响应选模拟舵机
4. 评估使用强度：高强度连续使用选无刷舵机，间歇使用选空心杯
5. 考虑使用环境：涉水潮湿环境选防水舵机
6. 辨识系统复杂程度，针对多关节串联运用的情形，应选用总线舵机，而对于相对简易控制的状况，则要挑选PWM舵机。
其核心结论为：舵机选型这种行为的本质所在是依据“安装空间—负载特性—控制精度—使用强度—环境条件—系统架构”这六个维度向的需求，进行对应尺寸、齿轮材质、控制信号、电机类型、防护等级以及通信协议的匹配。建议您于选型之际，确定最为关键的约束条件（像是空间尺寸或者扭矩需求），接着再逐层去筛选其他维度，如此便能够快速地缩小选择的范围，防止由于选错类型而致使的重复投资现象出现。
有这样一些行动方面的建议，要保存本文所具有的七大分类特征，在去选购舵机的时候，要对照实际的物品或者产品当中的图片一个一个地去核对各项标识，像/HV//Metal Gear等，以此来保证所挑选的舵机的全部参数维度都和您需要应用的场景完完全全地相匹配。
